一般中小企業因為業務忙碌、人手有限,經常疏忽了公司機房、機櫃的管理問題,導致弱電機櫃線路亂七八糟又沒有標示記錄,網路線、電話線都混在一起,延伸出維修困難及安全風險。其實只要正確處理機櫃整線,就能讓每條線都清清楚楚、乾淨整齊,後續檢修更方便。本文簡單帶大家來看常見狀況及做好整線的重要性,並用影片和照片分享實際案例。
一般公司企業的機房、機櫃線路常見狀況
- 機房或機櫃設置和擴展沒有事先規劃好線路佈局,隨意拉線一團亂。
- 沒有做好定期檢查,後續維護管理不當,導致錯誤連接。
- 線路缺乏妥善標記和文件紀錄,維護人員難以辨識線路用途。
- 由於某些緊急需求,拉線趕時間急就章,造成錯誤和混亂的結果。
- 隨時間變遷,新舊設備並存、維護人員更換或離職,接手人員不清楚原本情況,雜亂程度不斷累積。
做好弱電機櫃整線的重要性和好處
前面所述的狀況,也許剛好也是您的公司遇到的問題其中之一,其實還是有機會能改善的。如果機櫃整線處理得當,可以帶來5個好處:
- 易於維護和管理,減少維修和更換的時間,提高效率。
- 節省空間,讓機房、機櫃能容納更多設備,有助於未來擴展。
- 提高安全性,整理後減少纏結、降低意外,避免火災和其他安全風險。
- 適當的線路整理促進通風,有助於減低機房或機櫃的溫度。
- 線路整理好,較容易故障識別和排查,故障排除速度更快。
機櫃整理可以自己做嗎?還是要找弱電廠商?
是否要找弱電廠商來協助整線,可參考以下簡單的比較來評估:
人員 | 專業弱電廠商 | 公司內部人員 |
優點 | l 有專業知識和豐富規劃經驗,可應對較複雜問題
l 處理有效率,客戶省時省力 |
l 內部人員較能掌握公司需求,可配合時間較彈性
l 節省請廠商來的服務費 |
缺點 | l 需支付處理工資服務費
l 需預約等待廠商安排處理時間 |
l 人員處理經驗和知識不一定能應付複雜情況
l 耗時耗力,需安排專門人員處理 |
Unifi機櫃整線實際案例分享
這裡分享禾順為客戶安裝Unifi系統及機櫃整線的實際案例供參考。
影片:【弱電通】Unifi UDM Pro 安裝教學|機櫃也安裝Unfi?
一、概要說明:
案場在一間公司,網路佈線是跨樓層的。在該公司IT人員的設計中,辦公室要新增的網路加電話,總共網路點有13個、電話點有10個,加起來有23條線,再加上機房原有的設備線路,將近快100條線。
二、作法:

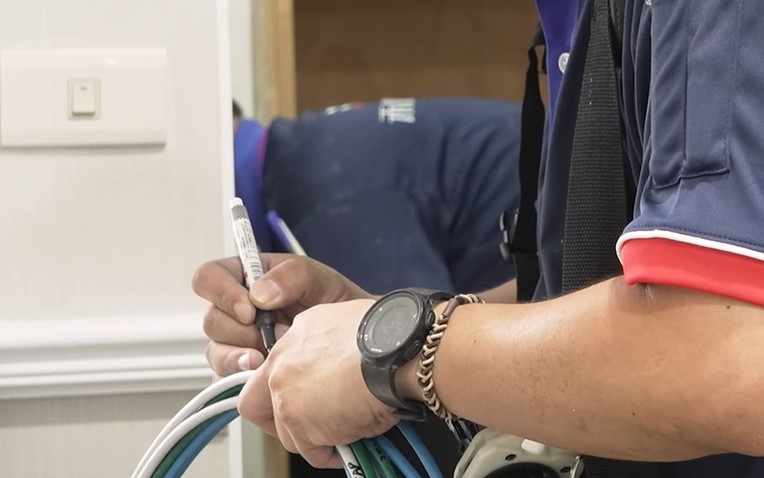

1.先整理要接的網路線和電話線,在線路上做記號標示。

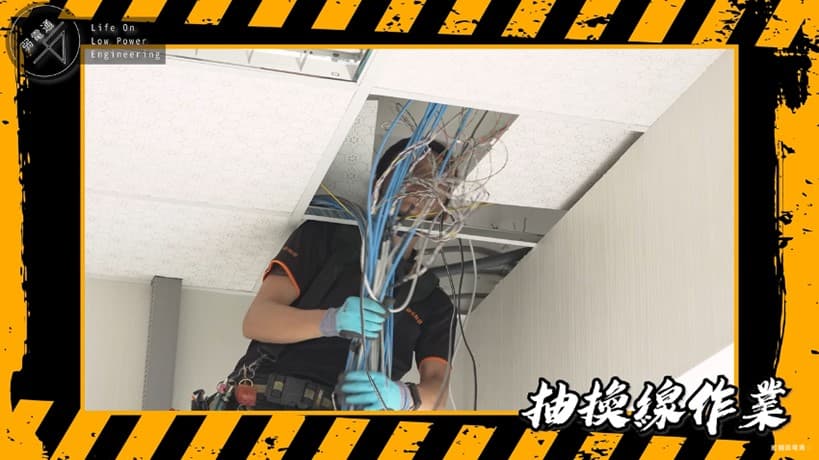

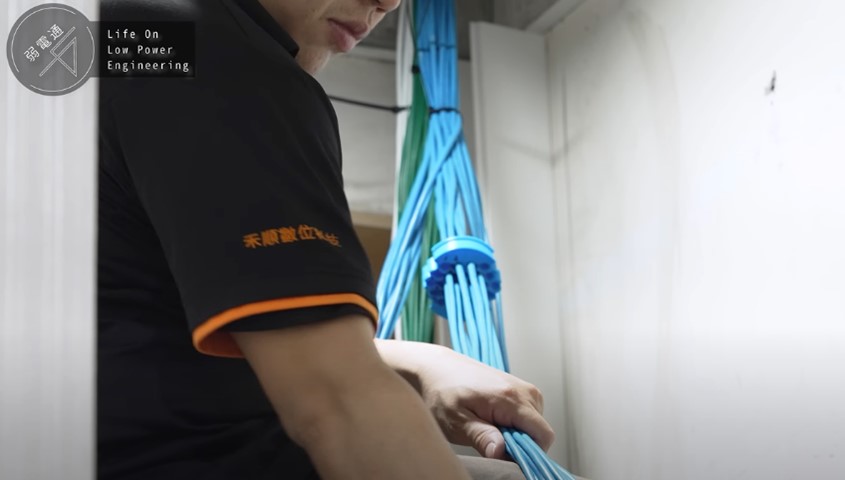

2.標示完成,進行線路抽換作業

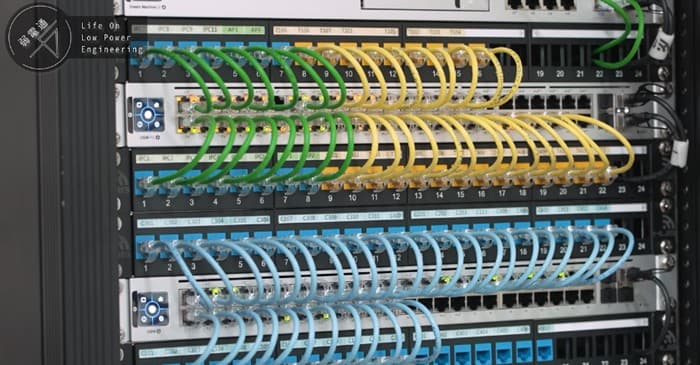

3.用線路的顏色來區分不同系統
例如:藍色是網路、綠色是監視器、黃色是電話。這樣做的好處在於如果以後要查修線路,直接看顏色就知道是什麼系統的線路,可快速分辨。
4.依照機櫃設備規劃圖整理設備
用機櫃設備規劃的示意圖先預設各項設備要怎麼擺放,就可以知道機櫃空間是否足夠、是否需要添購新的機櫃。

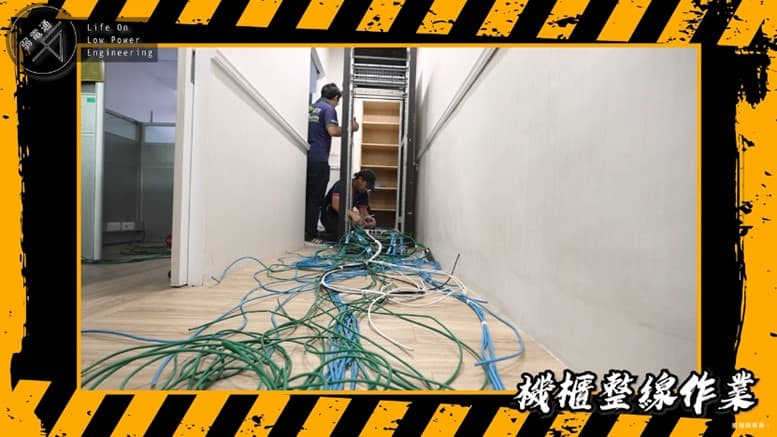

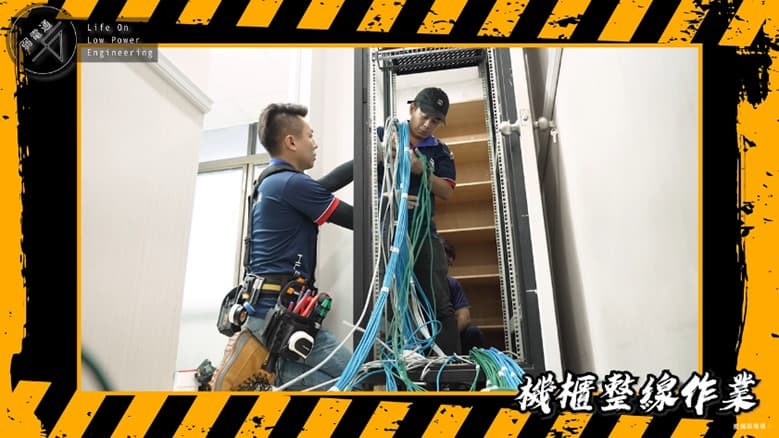

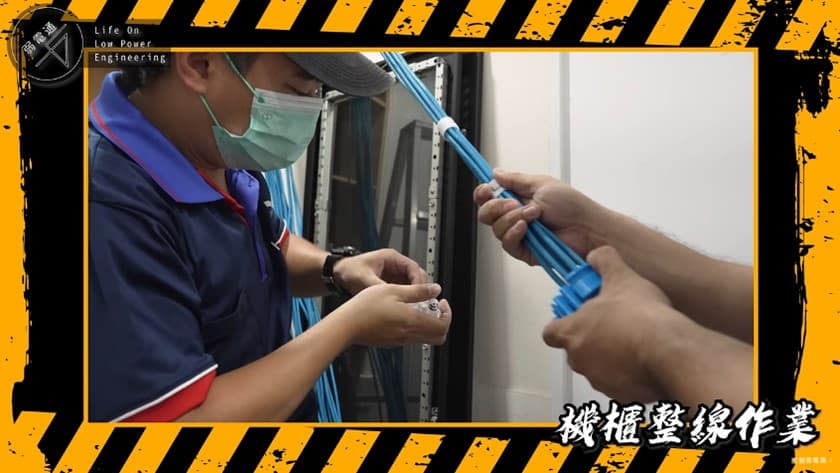

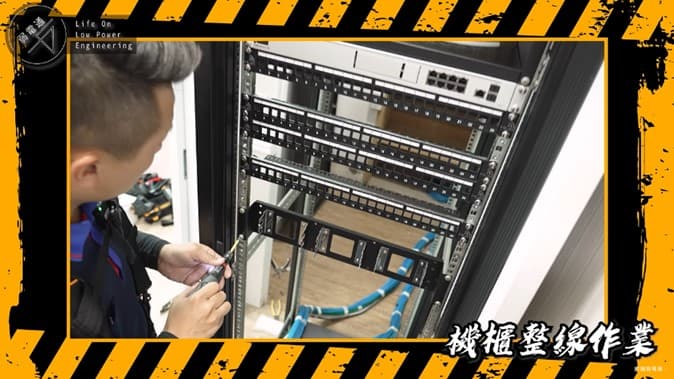

5.進行機櫃整線作業

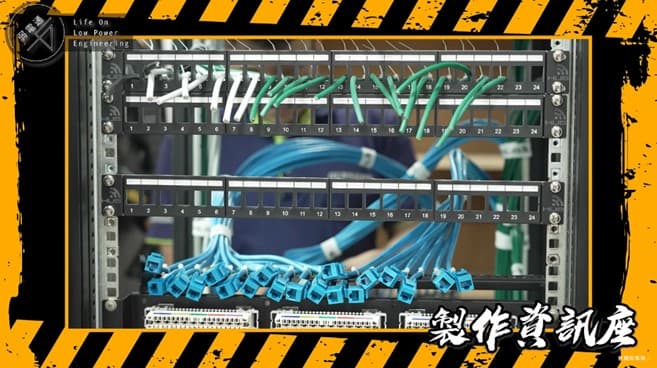

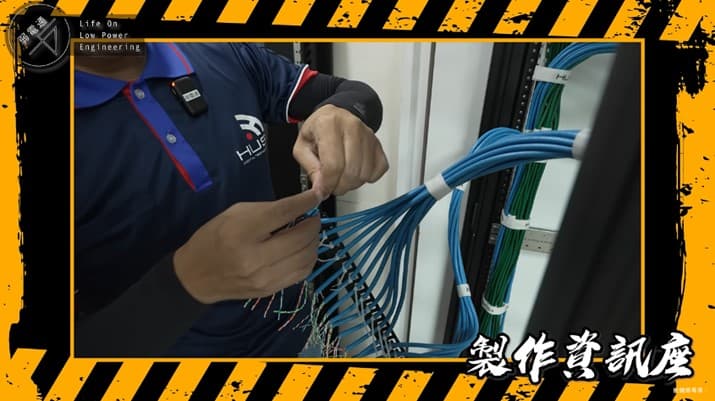

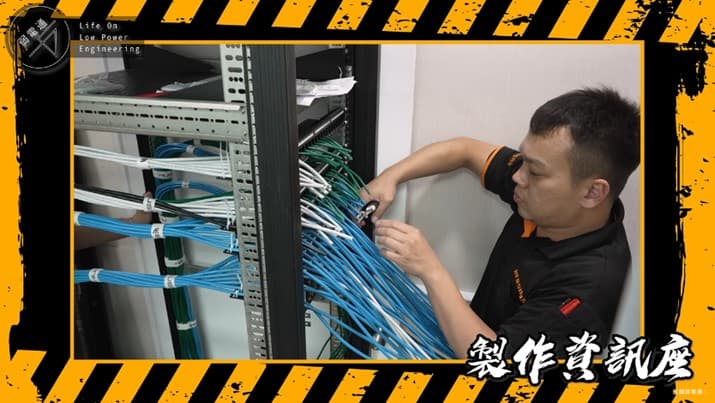

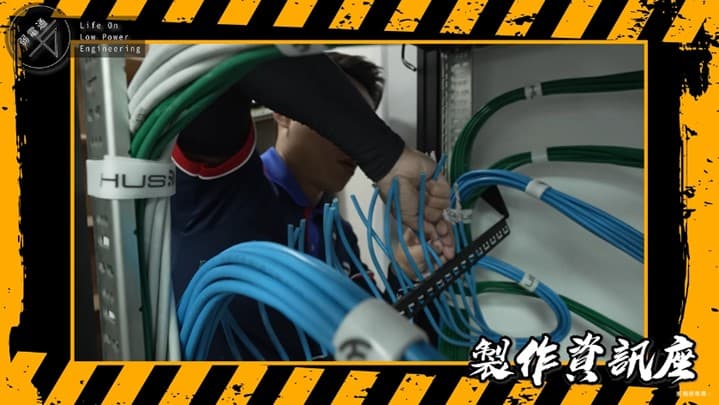

6.所有的線分類完成,穿過機櫃整線架(機櫃理線槽),再把多餘的線剪掉,製作資訊座。
7.完成的成果檢視

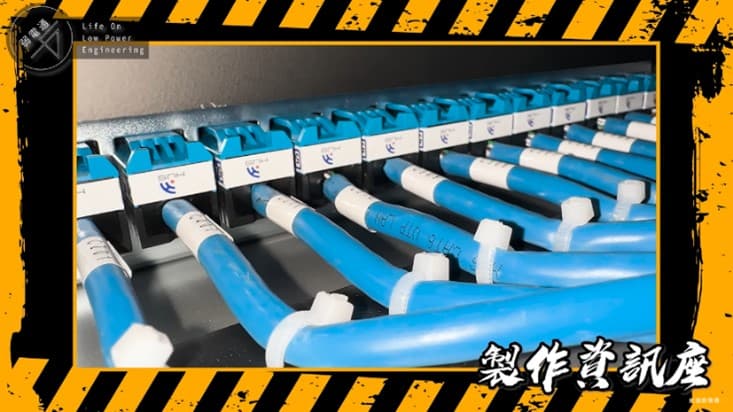

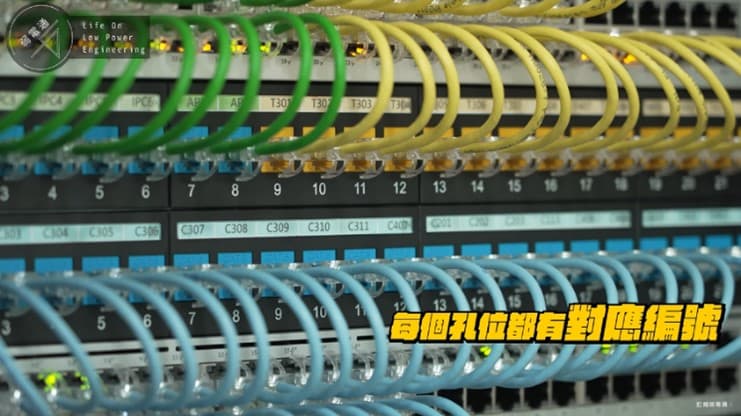

完成後會提供對應圖表,即使IT人員不在現場端,現場人員檢修時也可以清楚知道哪個孔位對應哪條線,可以快速找到想要檢修的線路。
結語:
機房機櫃的線路佈局和整理,與弱電系統規劃息息相關,想避免以後太混亂不得不收拾爛攤子,最好是一開始就規劃整理好。
禾順佈線經驗豐富,從影片就能看出我們的施工成果。如果您有網路佈線、電話總機安裝、監視器安裝,或多種弱電系統整合規劃需求或相關問題,歡迎洽詢線上留言或加禾順LINE好友皆可,也可以撥打免付費專線0800-555-968,預約由專員與您討論需求,免費到現場勘查規劃。
