想嘗試自己裝監視器嗎？如果本身具備基礎技能知識，安裝監視器DIY不難，弱電通教你３步驟搞定用網路線當訊號線進行監視器安裝：1.處理線路、2.連接攝影機、3.連接主機端。本文用圖文說明監視器安裝DIY步驟，相信會對你有幫助。當然DIY監視器自己安裝也有一些風險考量(例如維修)，所以也會提供具有專業經驗的監視器系統安裝廠商禾順服務資訊給大家參考。
註：如果不習慣看長文章可選擇觀看影片版 (也可以文字配影片一起看，更清楚！)
安裝監視器DIY 引言
想要DIY安裝監視器，當你要自己拉線的時候，會發現一支攝影機要佈一條線，有16支攝影機可能就需有16條線，這麼多線到底怎麼拉？！我們也了解這樣的痛處，所以才有了這篇教學文章。之前已經做過同軸電纜的接續方式教學影片，分別是：3C2V同軸電纜 跟5C2V同軸電纜 的接頭製作。
今天要跟各位教的是如何用網路線，來當我們監視器影像的訊號線。和同軸電纜相比起來，我們覺得用網路線來當監視器安裝的訊號線，取得的來源比較便宜，而且也比較便利，所以選擇這種線路來當監視器DIY教學。

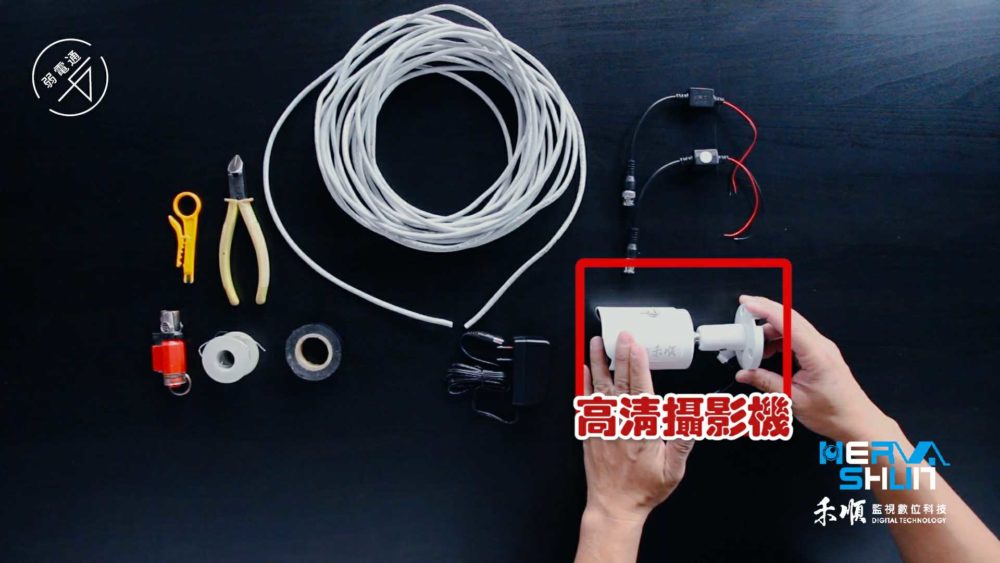

工具介紹-監視器DIY安裝設備
弱電通先來介紹監視器DIY安裝設備的部分
- 高清攝影機一支

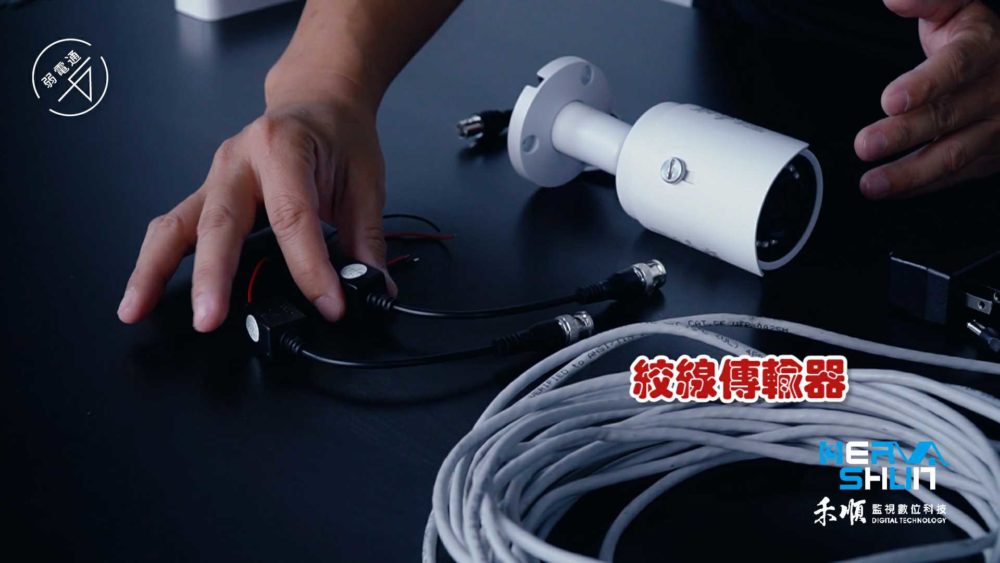

- 絞線傳輸器一組(一組就等於是兩顆的意思)

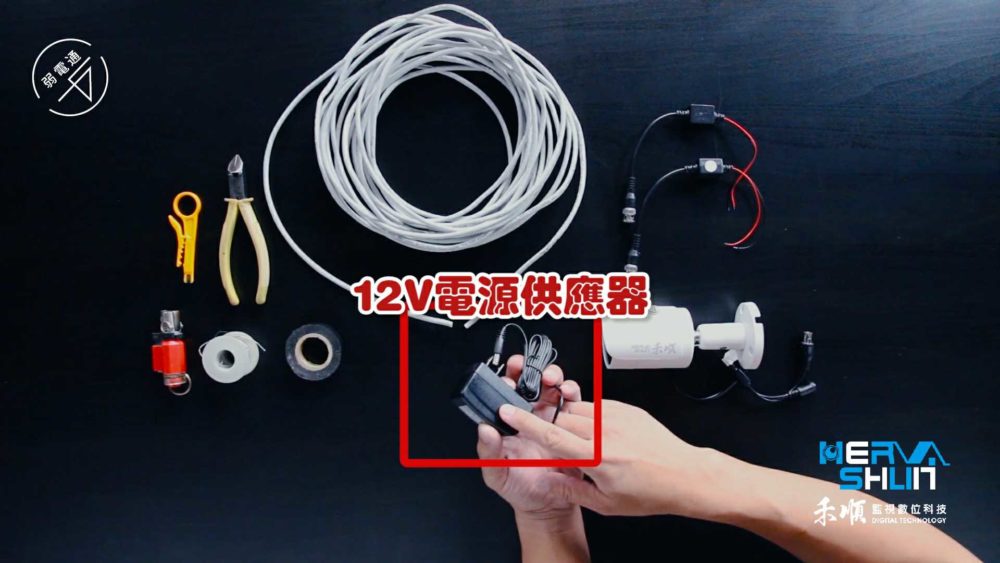

- 12V的電源供應器

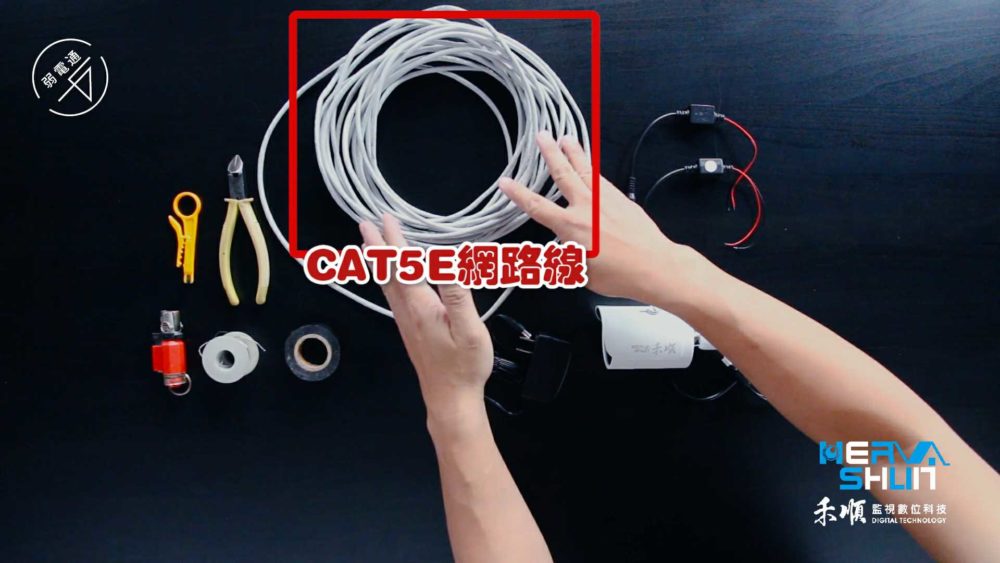

- 一捲網路線，大概是11米左右 (備註：每個地方攝影機安裝的地方長短不一)

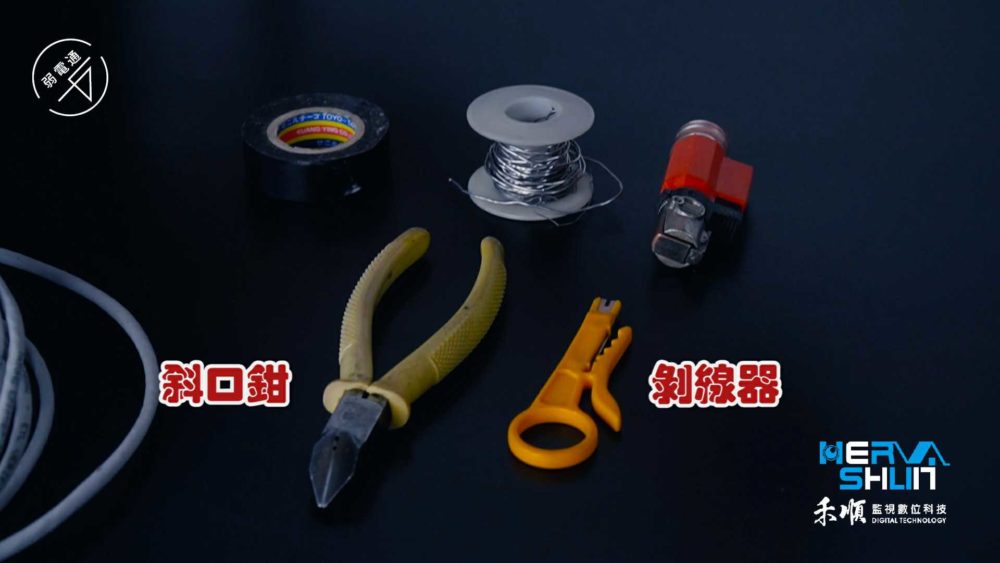

- 斜口鉗
- 剝線器

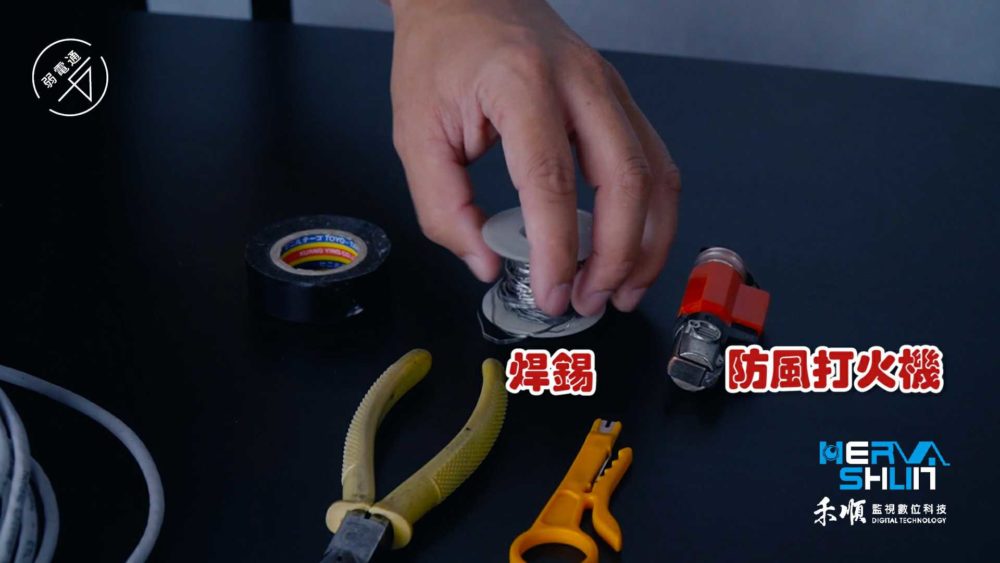

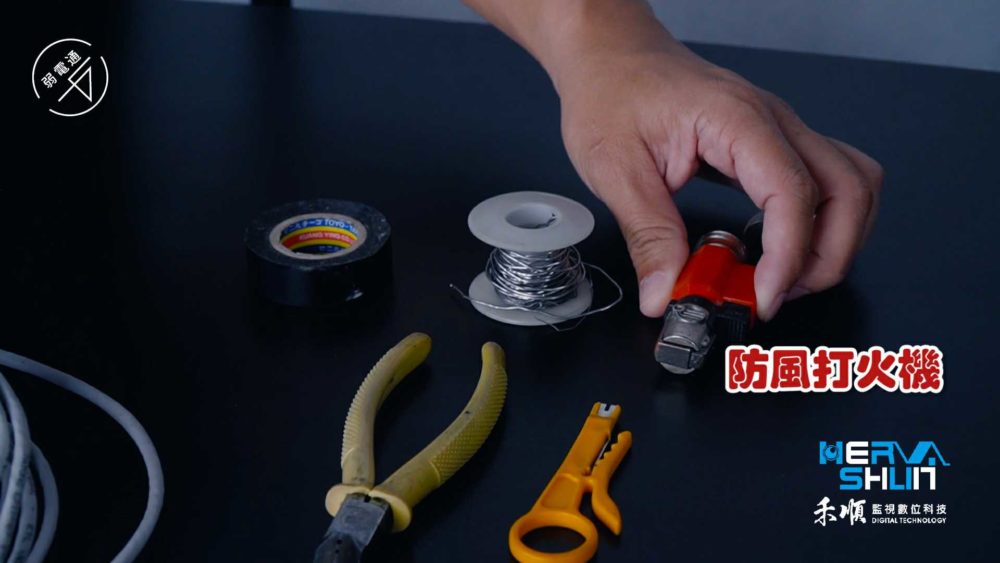

- 防風打火機
- 焊錫

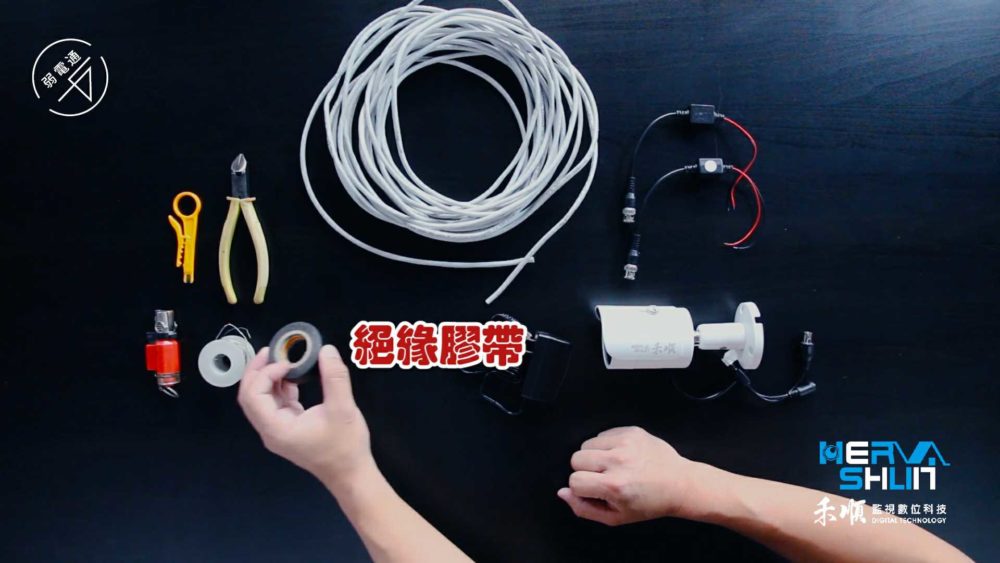

- 絕緣貼布
監視器安裝DIY第1步：處理線路
你準備好了嗎？開始進入監視器安裝DIY實作第一步囉！

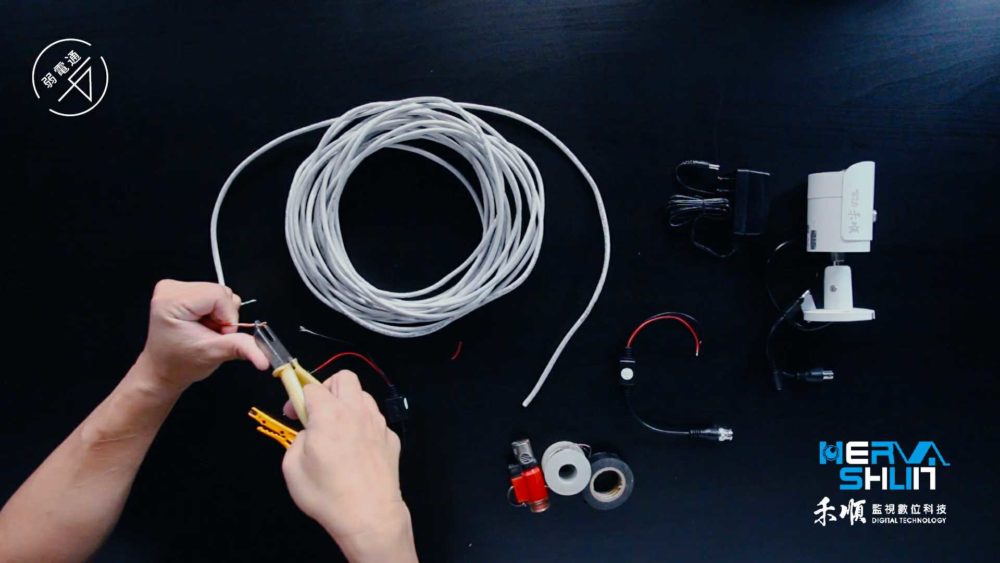

假設這條線路，已經從主機端放到設備端了，這邊是一頭一尾的一個概念，像網路線的剝線方式，當然你不要用剝線器也沒差，你有辦法把線、把外皮剝掉都OK，沒有什麼作法是一定的!

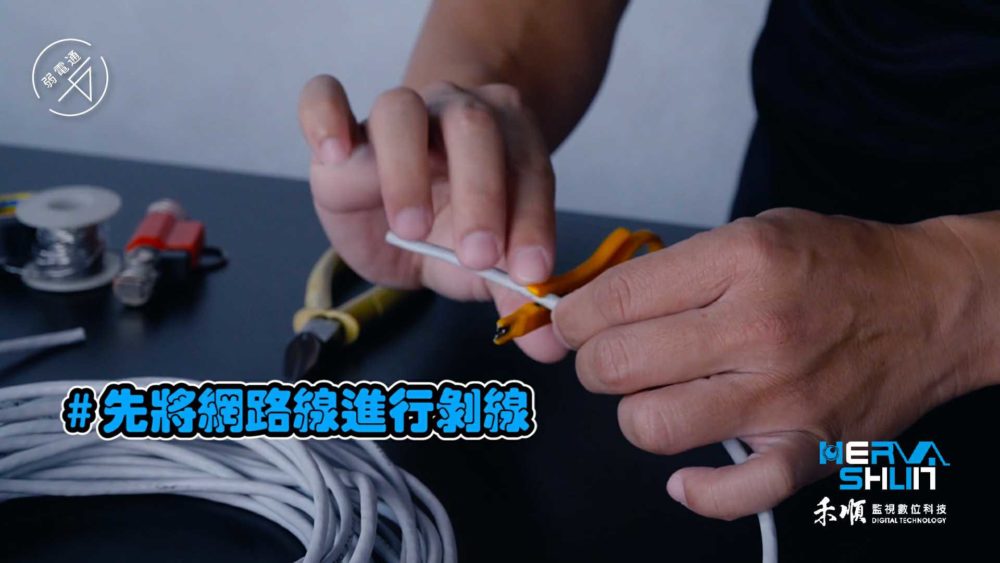

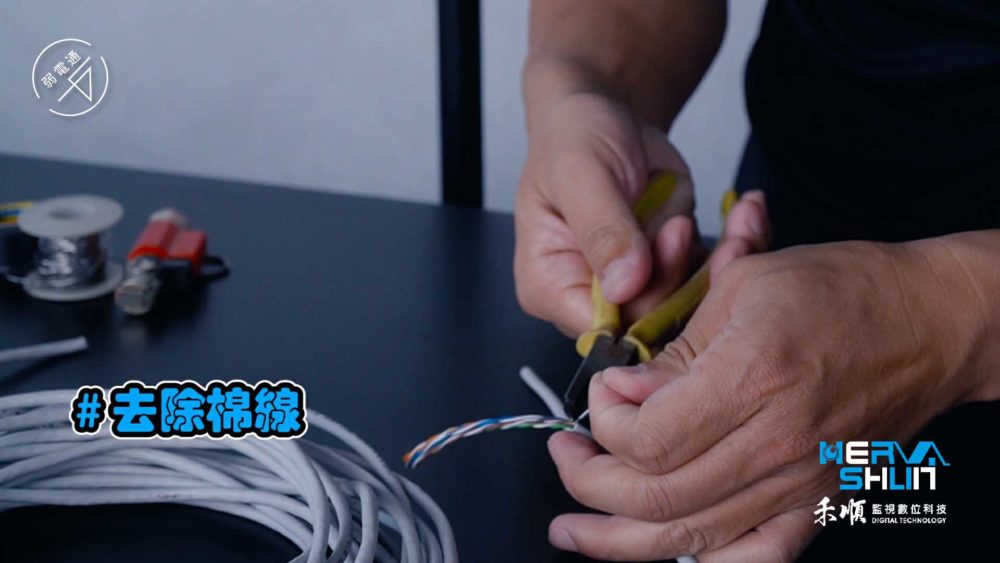

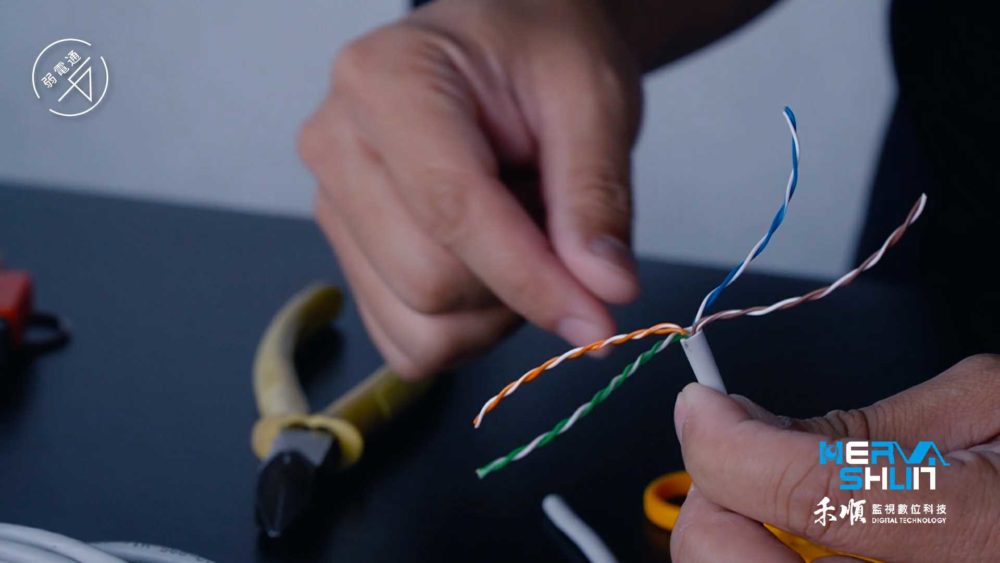

先把這個外皮先把它剝掉，再來看網路線裡面其實它有四對線。

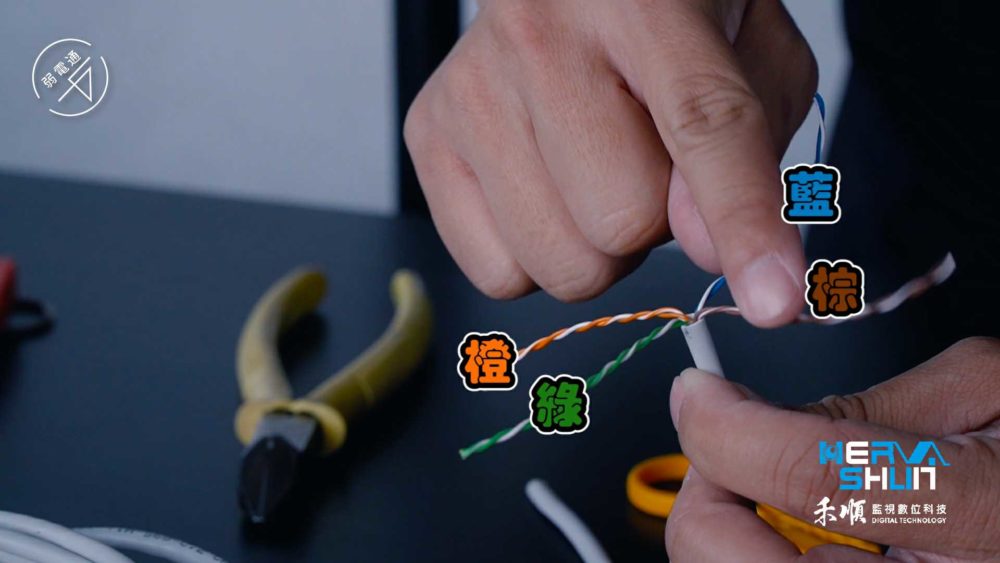

一對是兩芯，所以裡面有八芯線，只是很明顯可以用顏色分別為橙、綠、藍、棕，每一條線，每一個顏色裡面，都有一條帶白色的線。

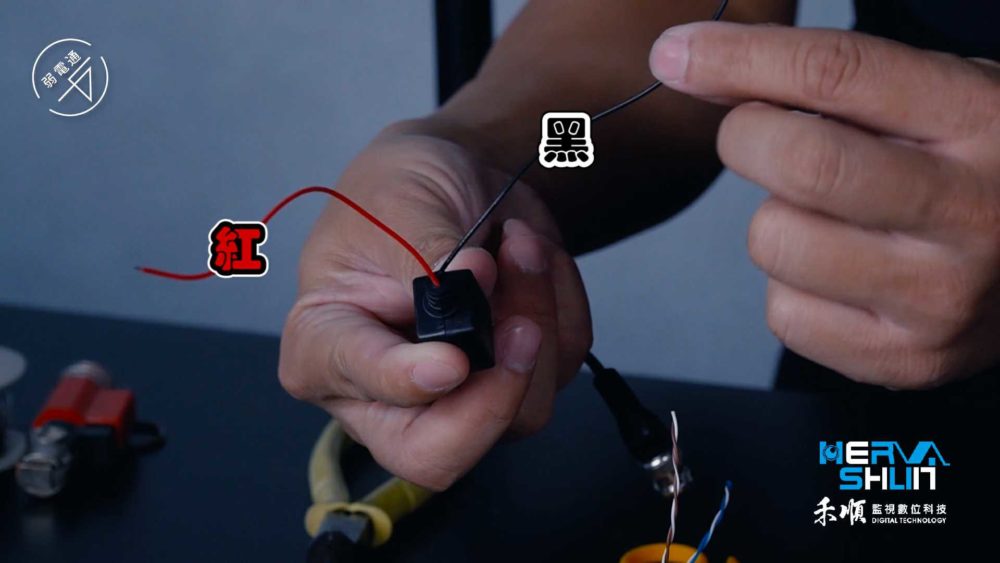

等一下我們要怎麼做呢？其實我們就把絞線傳輸器拿過來
它很明顯有兩種顏色

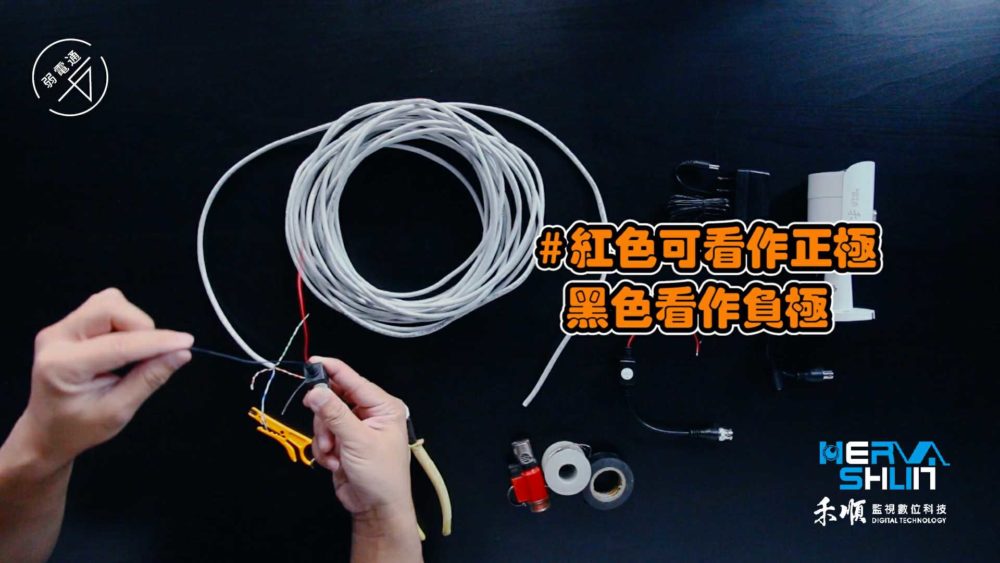

一個紅色、一個黑色，紅色就把它當成正極，黑色就把它當成負極的概念。

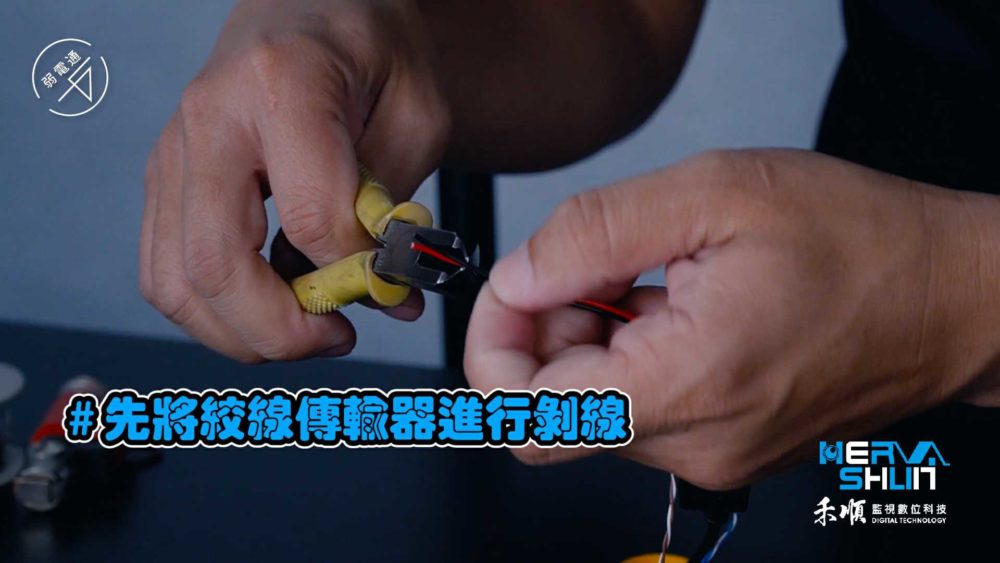

弱電通的做法，會先把我們絞線傳輸器先剝皮。
把外背把它剝掉，裡面的線芯就會露出來。

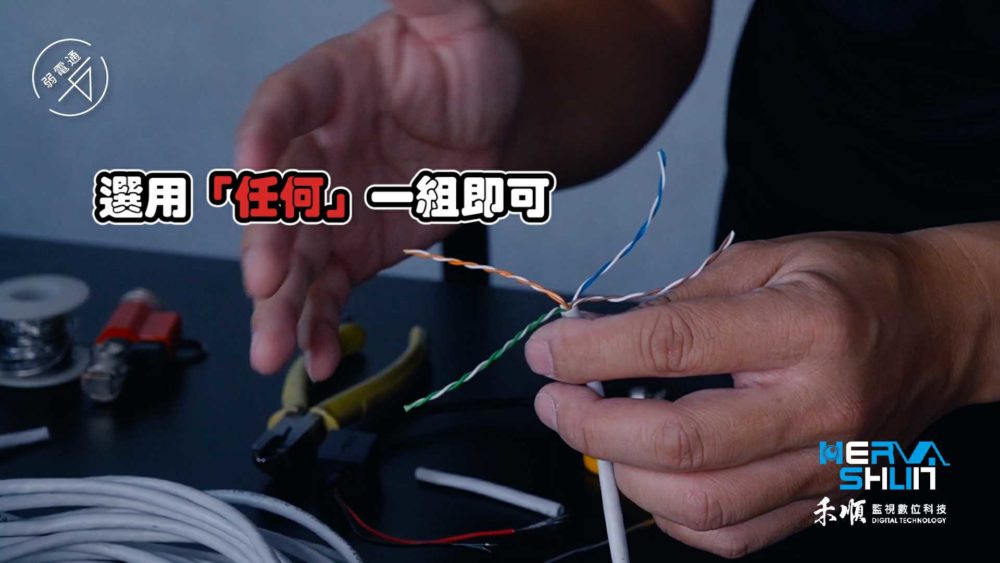

所以我從這四對線，選其中一對線，拿來當成我要傳導訊號的一組主幹線的概念。哪個顏色都沒關係，沒有一定。

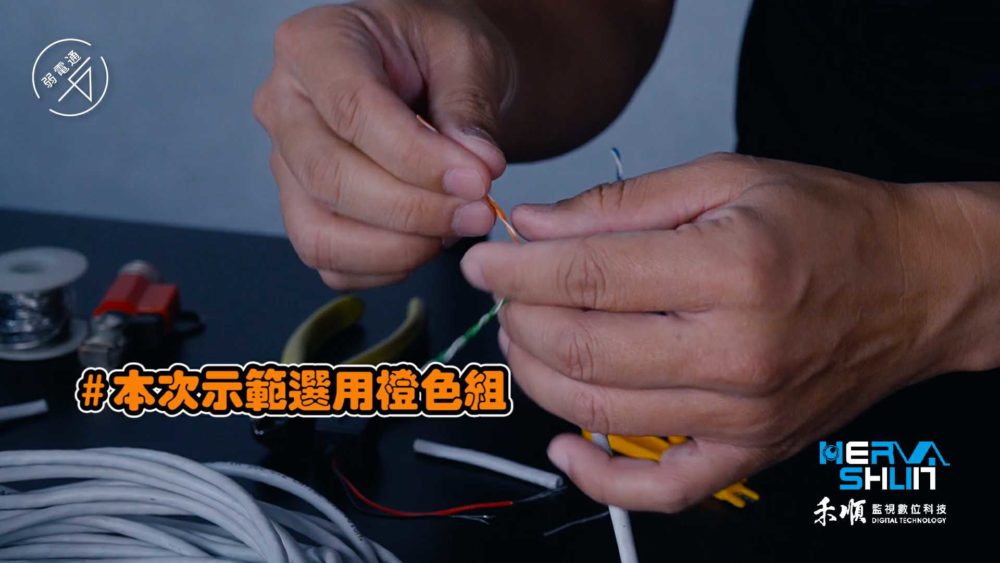

這邊先用橙色做示範。

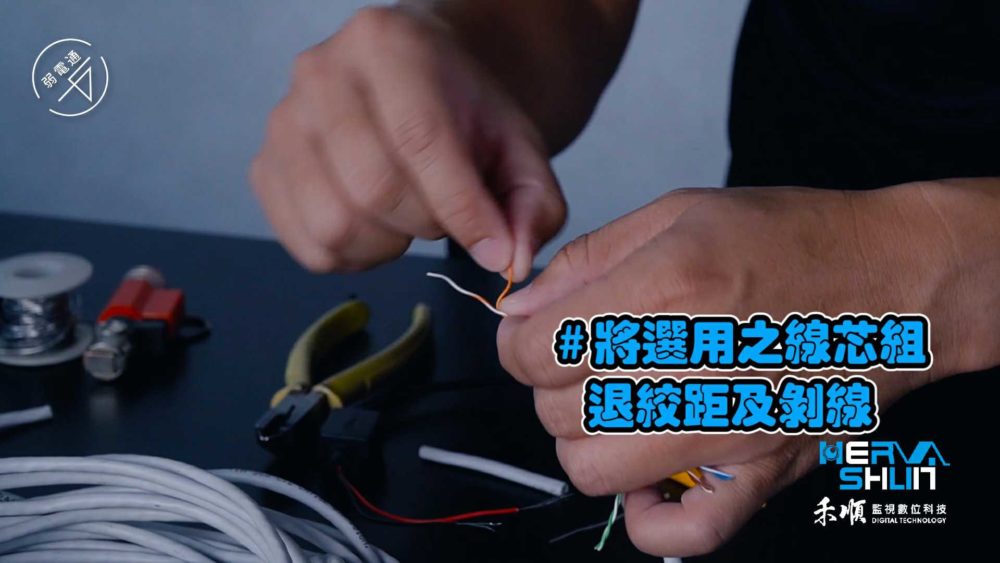

先把它退絞距解開之後，一樣是剝線。
剝掉外背，然後看到裡面的銅芯。

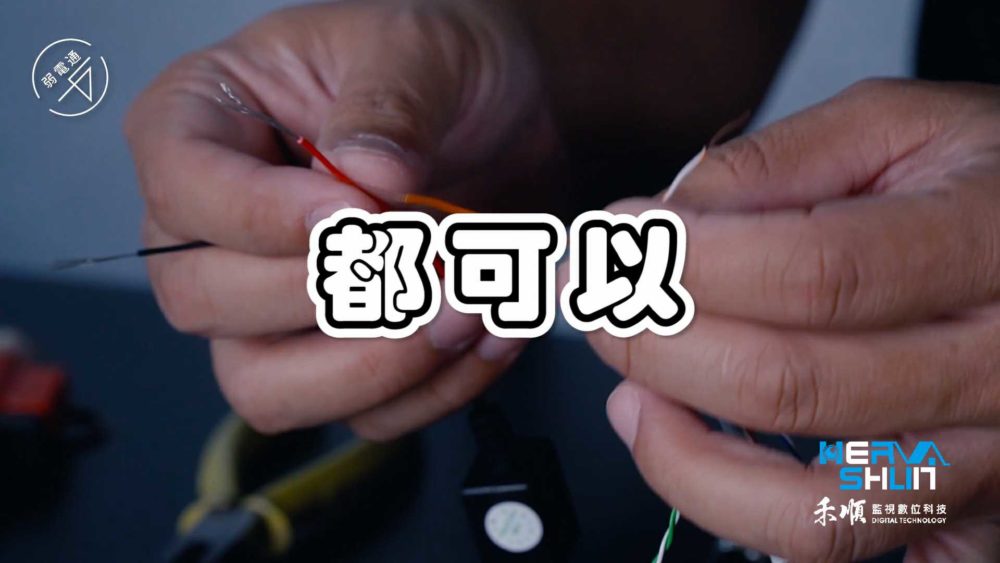

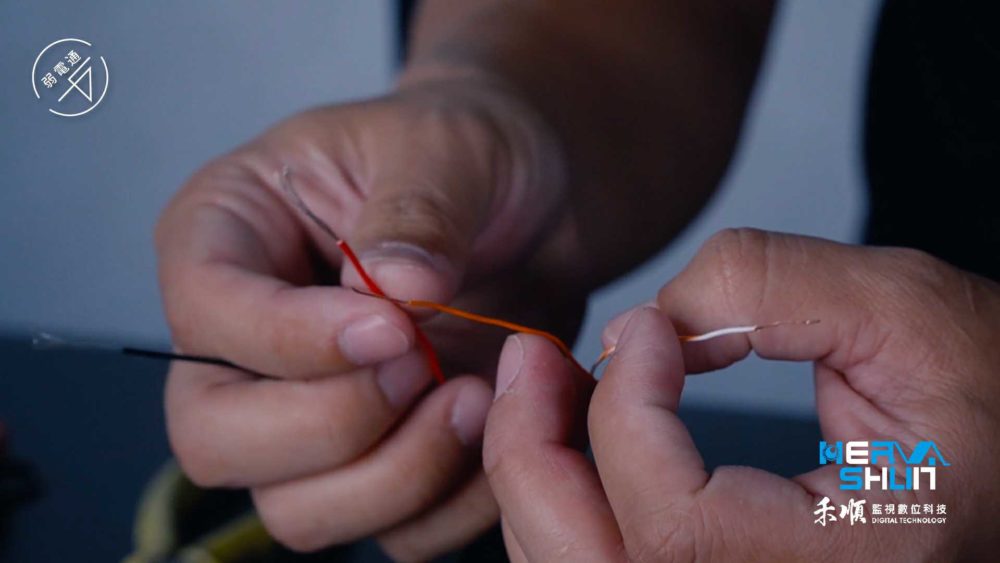

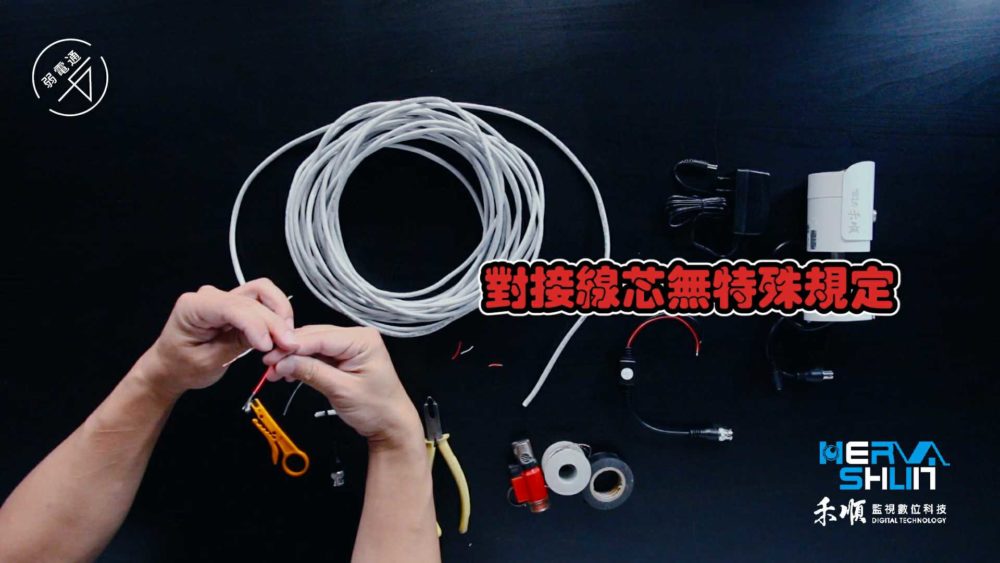

接下來就是重點了，到底是要紅色接帶白色的線？還是紅色接沒有帶白色的線芯呢？
其實答案是都可以，今天你要反過來也可以，沒有一定的方式。
先用紅色接帶白色來做示範。
因為等一下要吃焊錫。
個人習慣就是我先把它絞在一起。
接法怎麼接其實看個人，覺得只要牢固，接觸面多都沒關係。

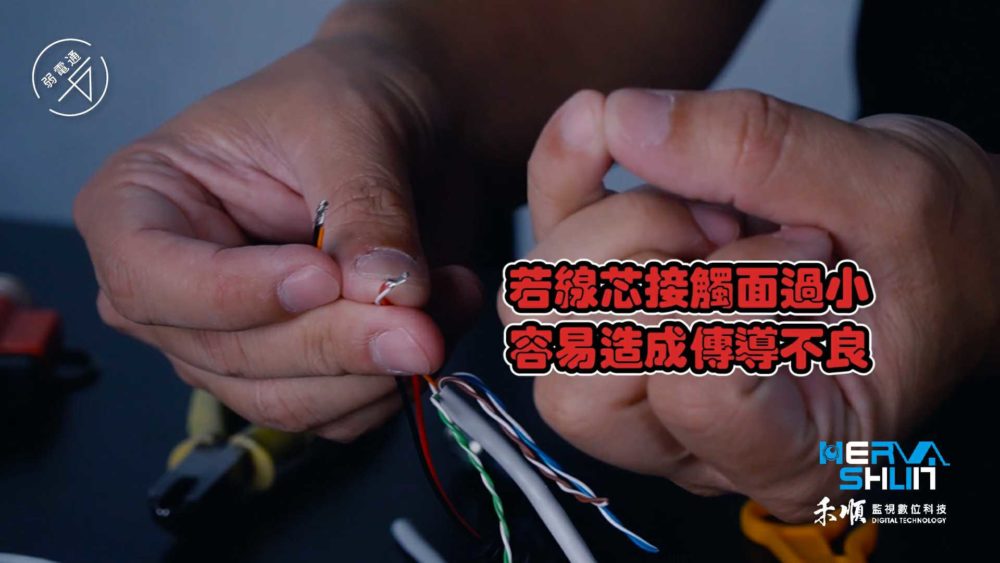

不要兩條線芯接觸面只有一點點，如果假設隨著時間長久了之後，接觸面開始不良的狀態下，它就會變成影像不良的狀況發生。
監視器DIY小補充：UY夾

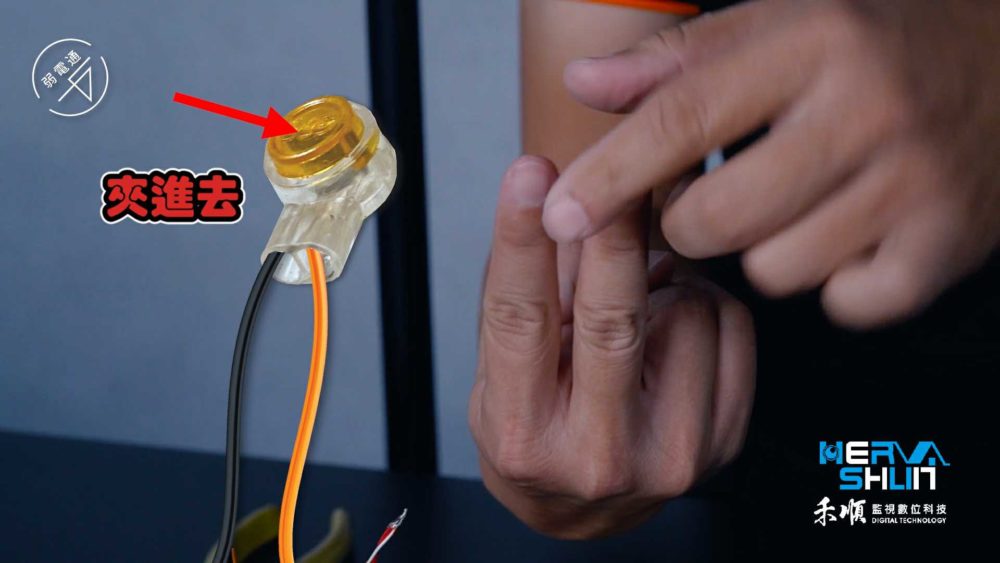

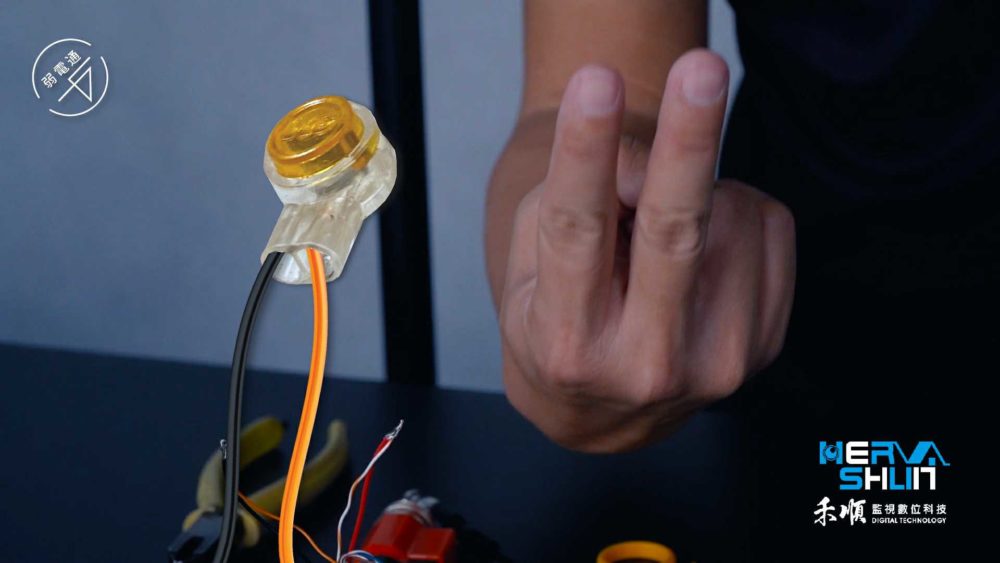

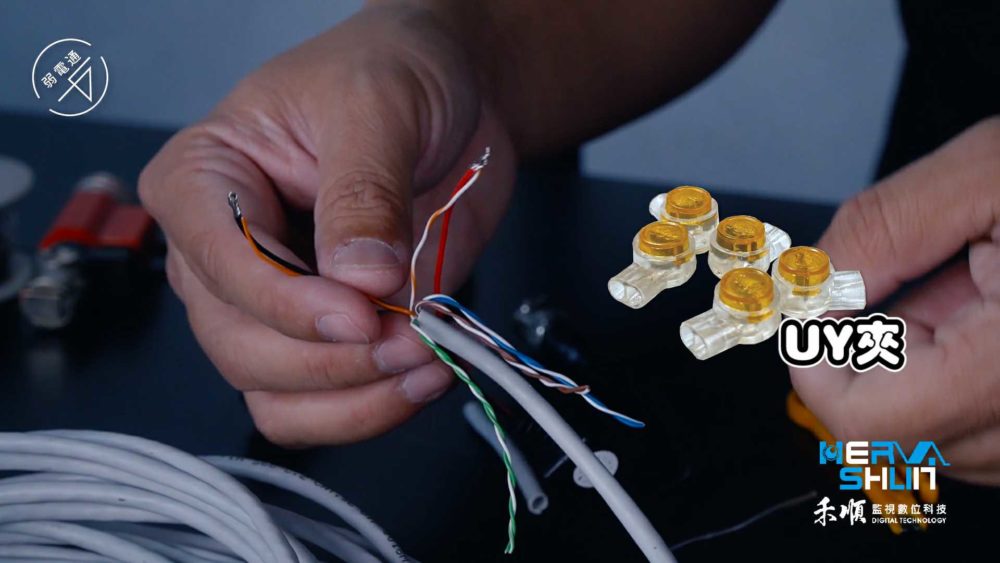

跟各位補充一下，還有一種叫UY夾。
它就是兩芯線，然後一個帽子套進去！
套進去之後夾一下，裡面有個夾片就把它擋起來了，那個是最方便啦。

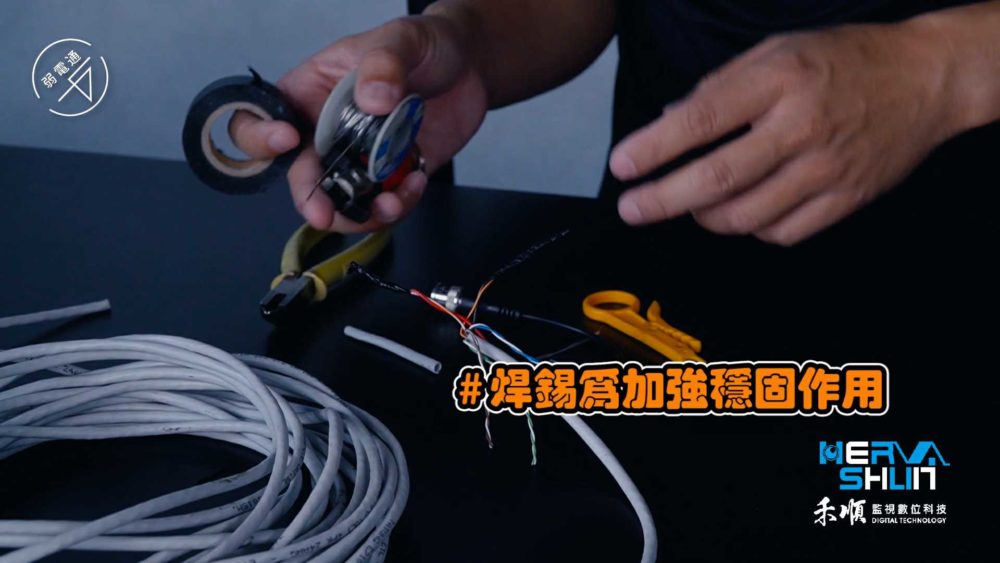

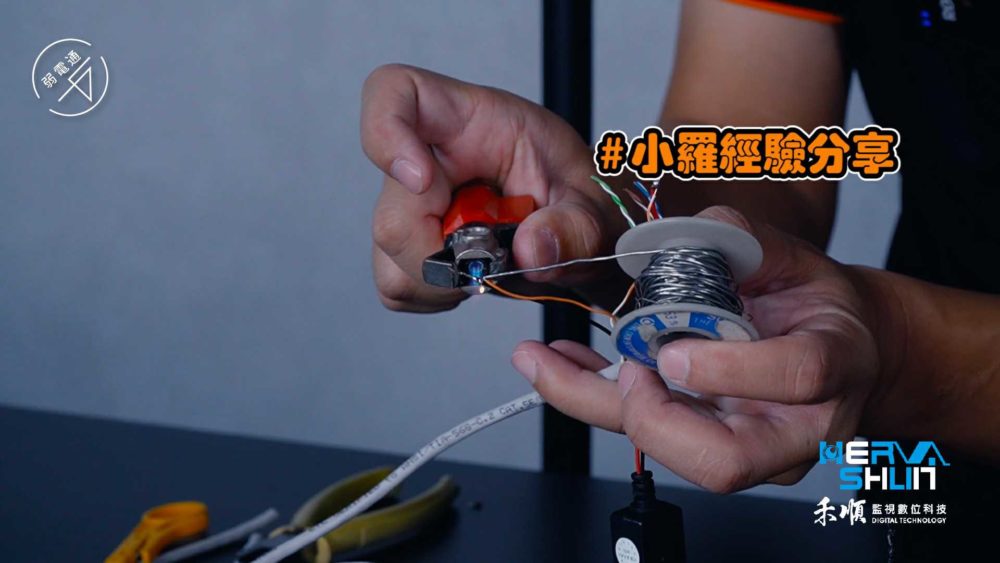

這裡分享我們的經驗談，覺得還是用這種吃焊錫的方式，是比較穩固的。
這邊必須說，用這種打火機焊錫的方式，其實不是正規的。
其實要用烙鐵是比較好的，是因為我們在外面工作，打火機攜帶方便、隨時隨地都好取得，所以我們才會用這種方式。

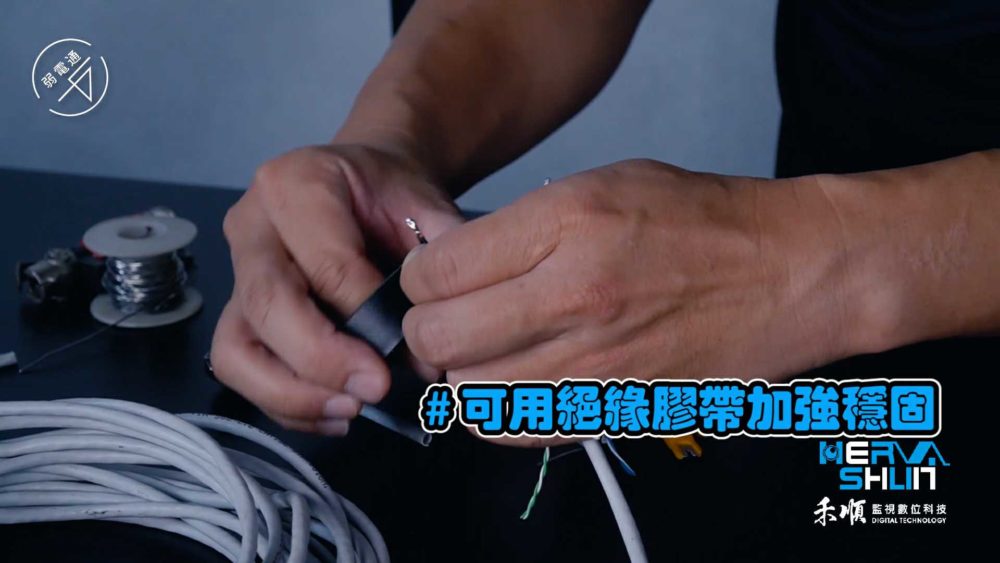

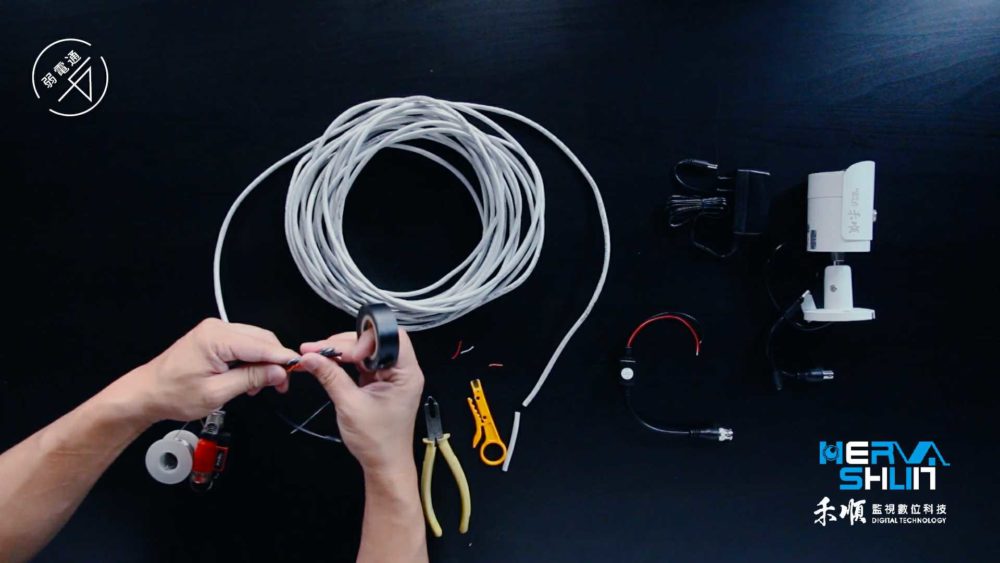

焊錫完了，我可以把它單獨用貼布、絕緣膠布把它包起來，你如果不要焊錫也沒關係，沒有人說一定要焊錫。

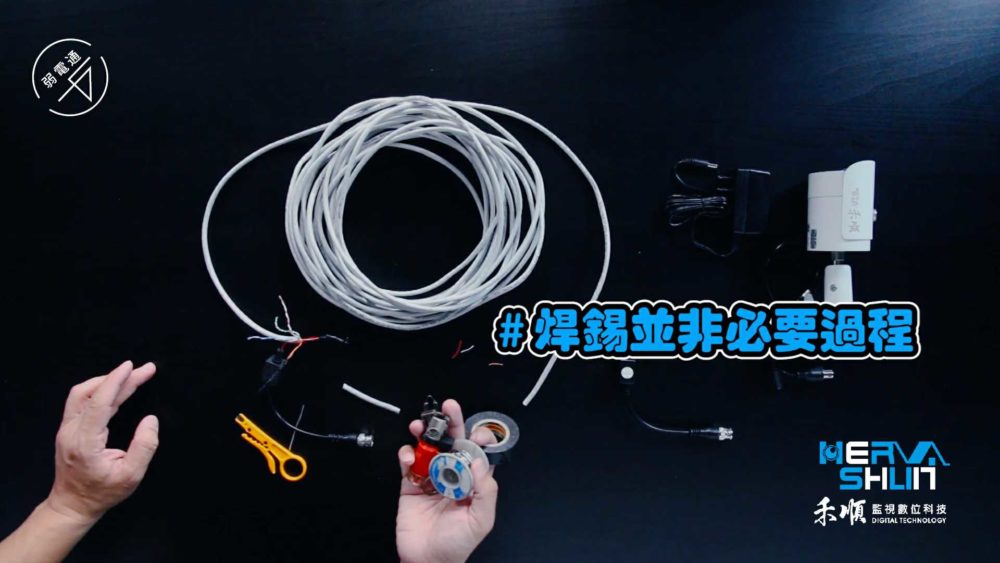

焊錫並非必要過程

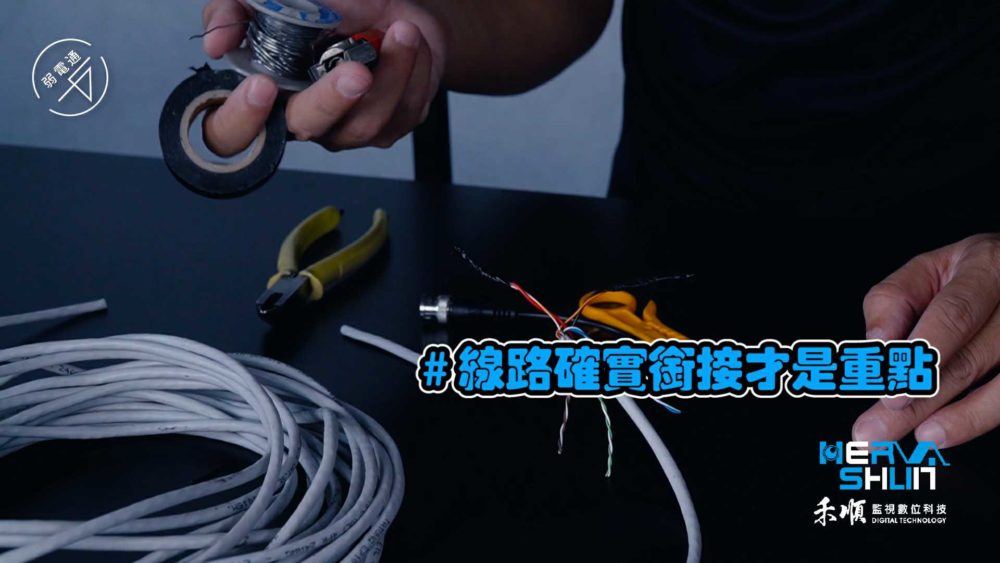

只要線路有接好其實它都會通，因為我們在幫客戶施工的時候，我們都希望設備跟線路，使用品質是長久的，所以會多加一個焊錫的動作！！

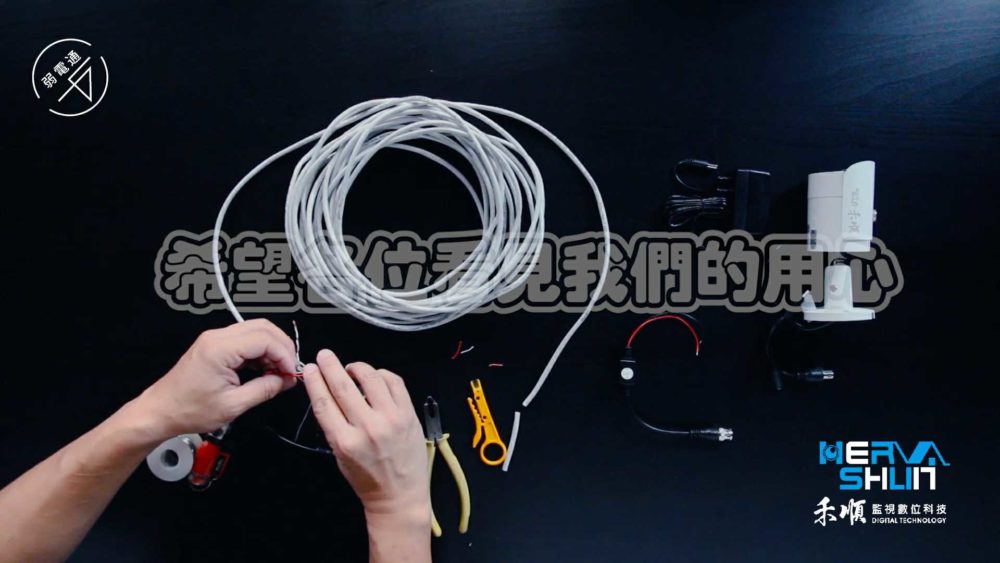

不然的話我們也不希望一直跑維修服務，希望東西都是比較穩定性高的，希望各位能體會我們的用心。

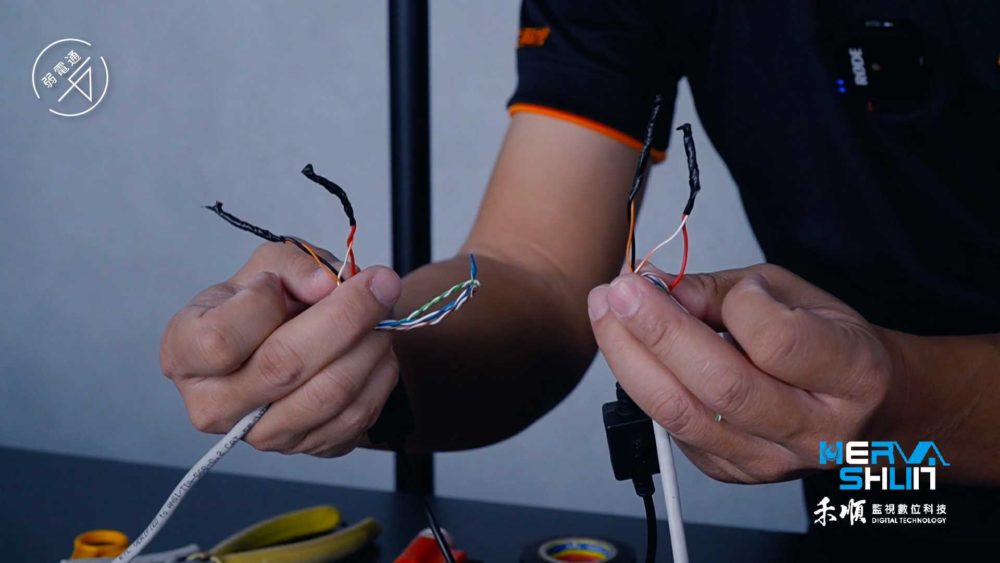

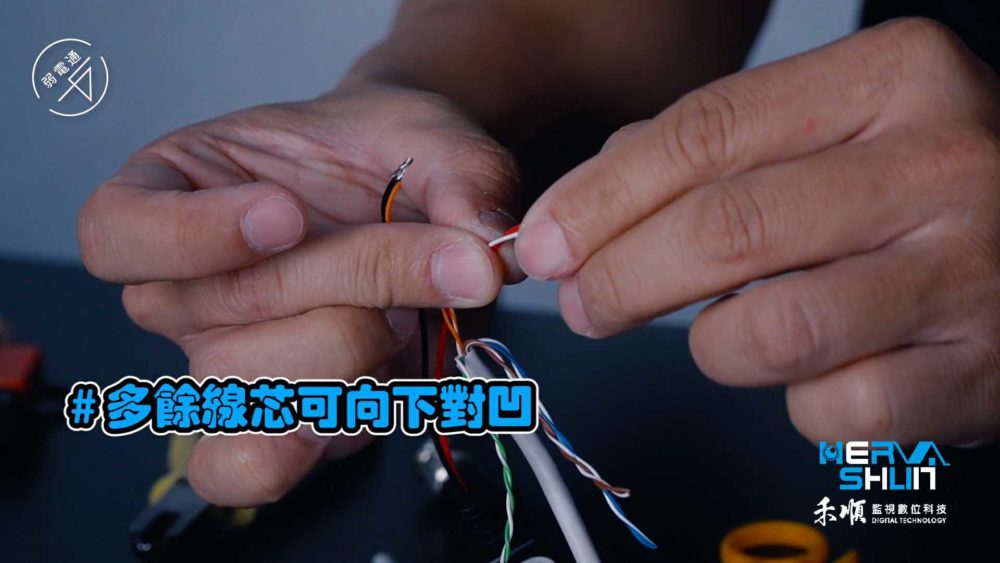

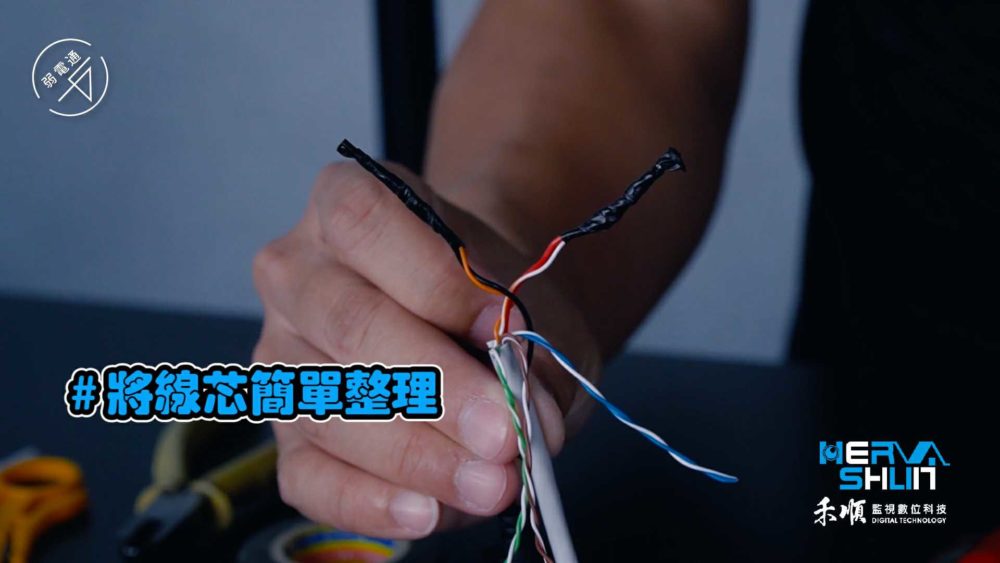

好了之後，稍微把它整理一下。

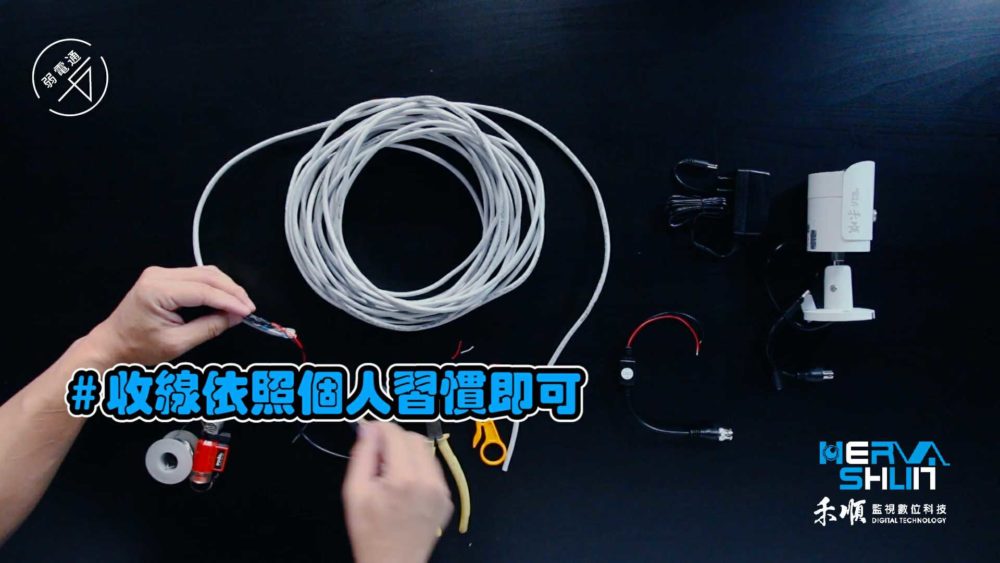

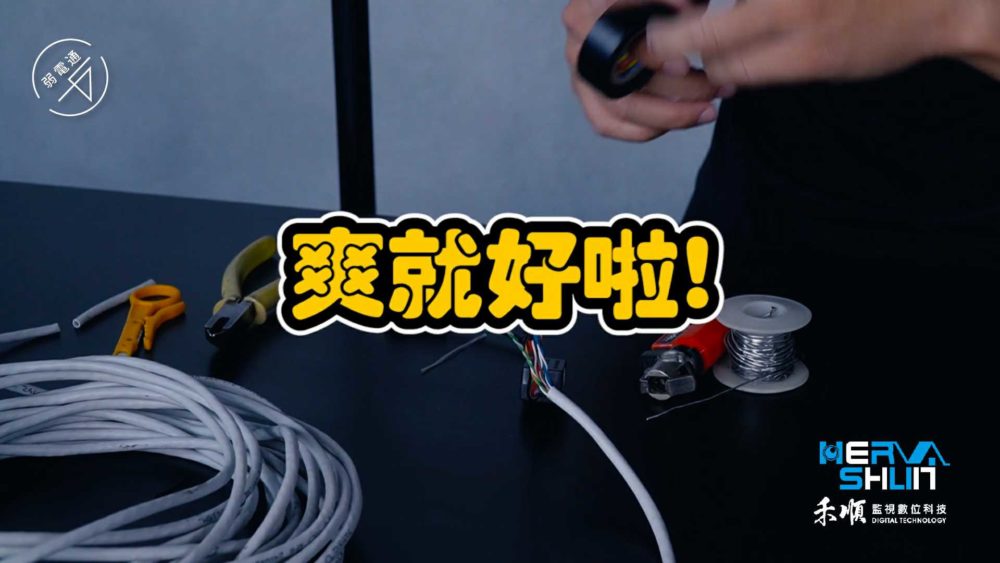

其實最後要收這些線的時候，你要用貼布把它包起來，怎麼包收線的方式其實都OK，看個人的習慣，套一句話：你…爽就好啦！

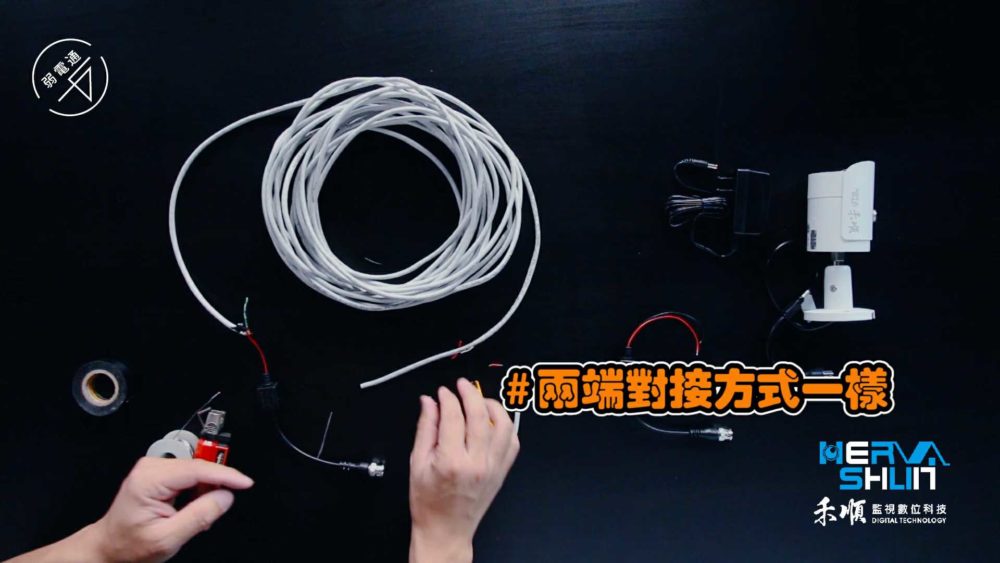

另外一邊呢，其實跟這邊是一模一樣的方式。
再做一遍給各位看，剛接的是橙色的部分，所以另外一邊跟這邊接一模一樣就可以了 。
假設今天的環境是在比較惡劣，或是室外比較潮濕狀態的話，其實這個接觸面它是會粉粉的，然後它開始就會開始產生不良。

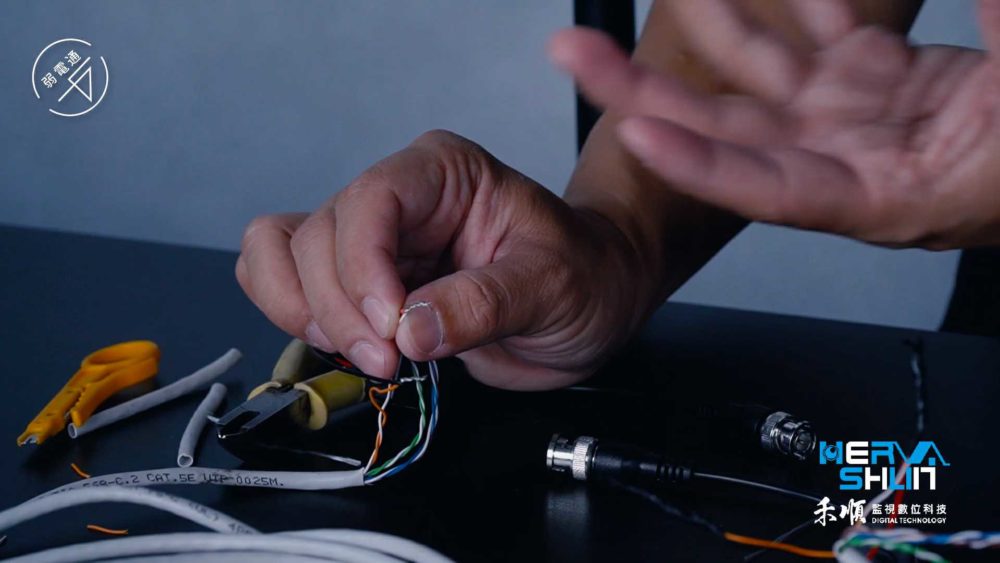

最直接的就是你的影像訊號，開始怪怪的跳動、不見…等等之類的，很多因素，有時候我們去現場，把這個線剪掉再重接它就好了。

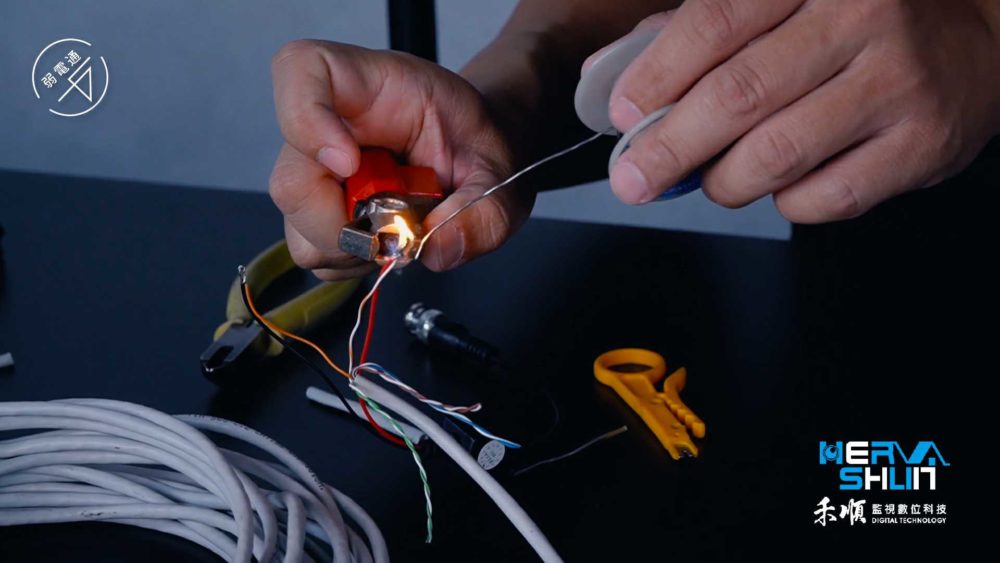

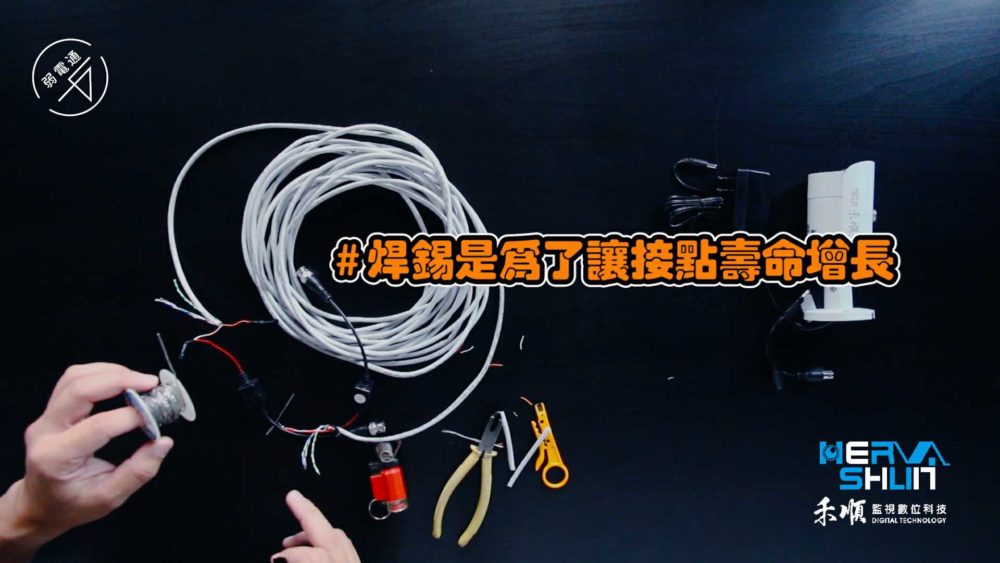

監視器DIY小補充：焊錫處理(非必要過程)
做焊錫的動作，它就純粹只是要讓這個接點的壽命變長，這是最重要的重點。不焊錫也沒差還是可以用，沒有人說一定要焊錫。

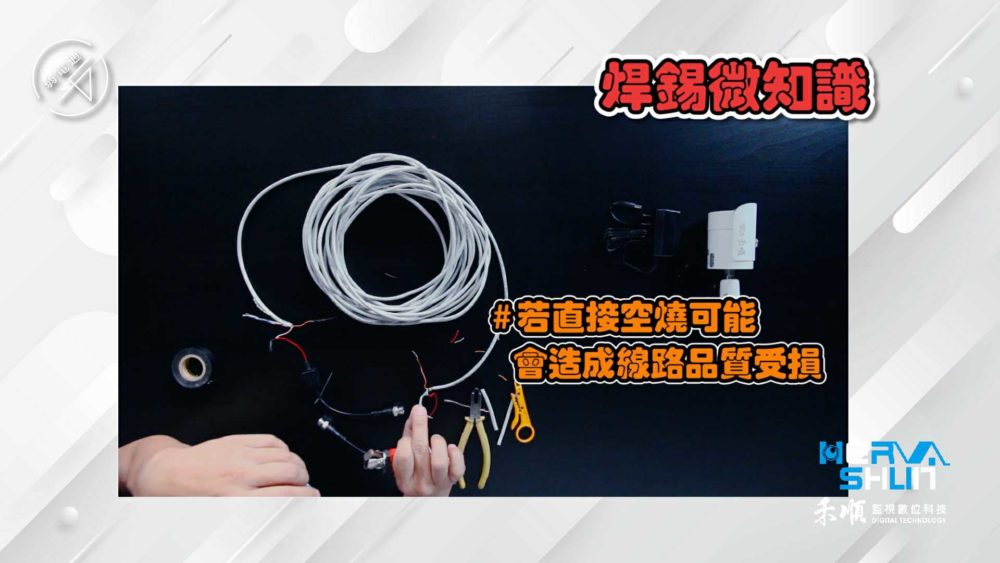

再來不能空燒焊錫，打火機要去燒到焊錫才對，它遇熱它會融掉。
讓焊錫跟線路黏在一起的那種概念。
焊錫的時候要注意，它非常非常的燙，所以要小心
但是如果一直燒它，會開始變色，就我之前聽到的說法，好像會破壞到它線本體的一個品質。
做完了之後呢，可以再把它，直接做絕緣處理。
再來我訊號的延伸，就已經做完了。
以上只要靠絞線傳輸器就可以了。
一條網路線裡面，如果純粹都只跑訊號的話，可以接幾支監視器攝影機呢？答案是一條網路線可以接四支監控攝影機！
和同軸電纜比較的差別在於，這種網路線因為是非隔離式的，在一些比較容易有電磁干擾的地方，這種線訊號比較容易被干擾，它跟同軸線比起來的話，同軸線的抗干擾比較好。
監視器安裝DIY第2步：連接攝影機

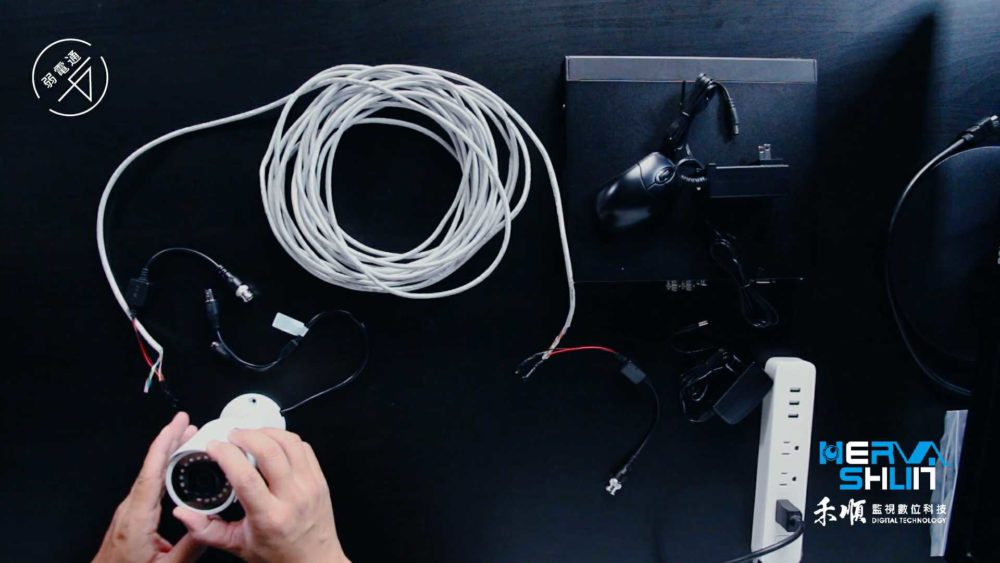

現在我們的攝影機就要登場了喔！

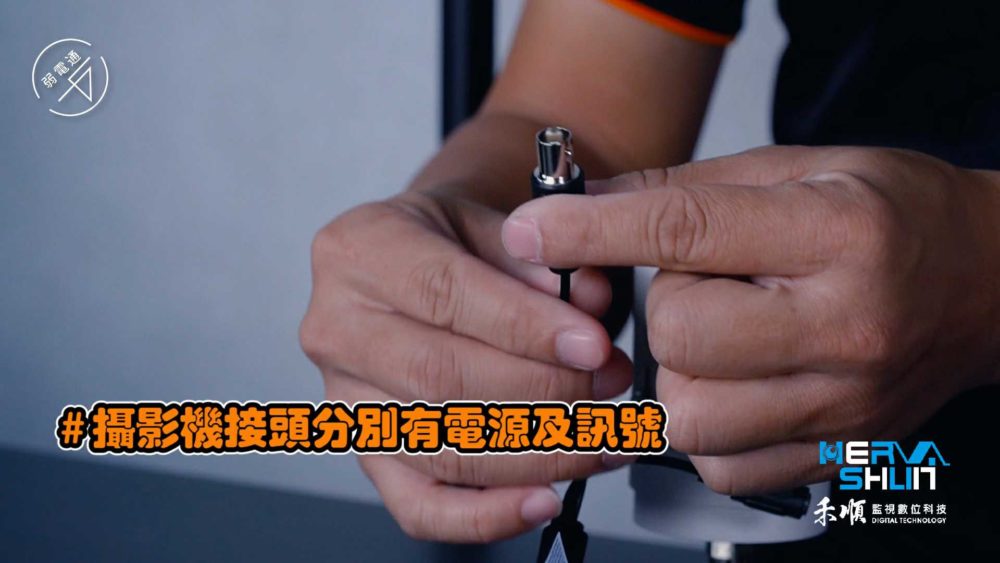

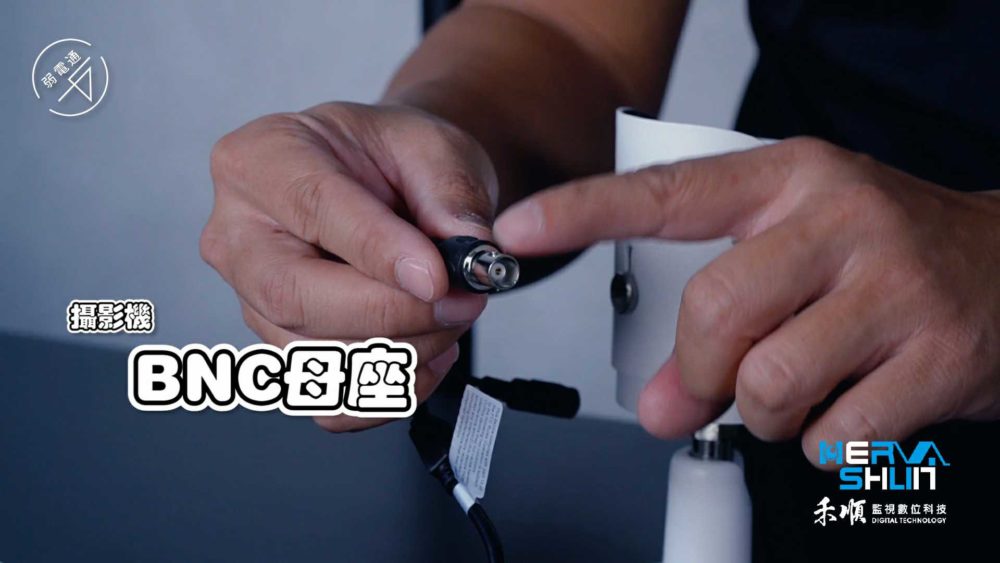

每一支高清攝影機 它都會有兩個接頭，第一個接頭是電源接頭，第二個接頭是訊號接頭。這個訊號接頭，它的規格是BNC、BNC的母座。

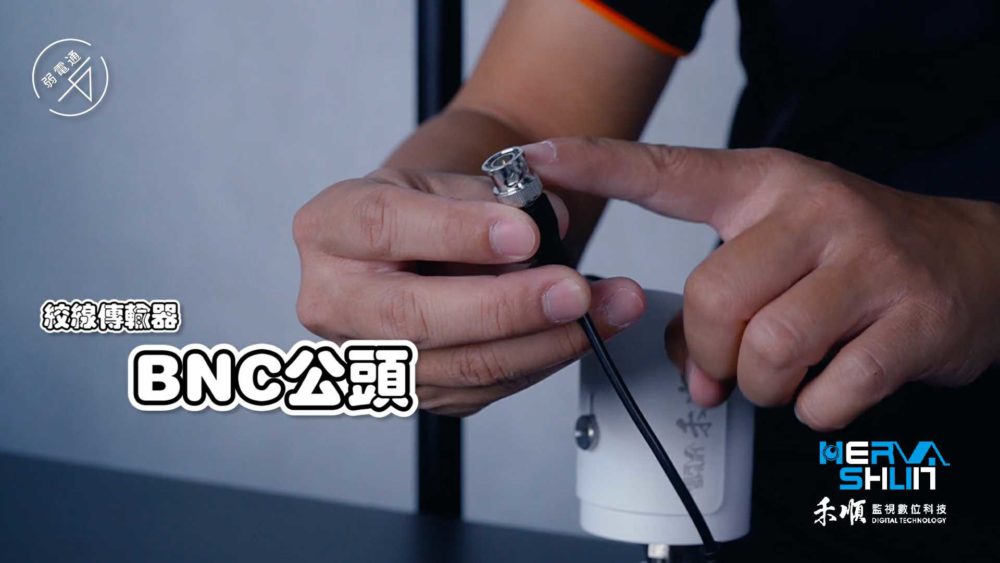

然後我們看一下，我們的絞線傳輸器，這一條是BNC的公的規格。

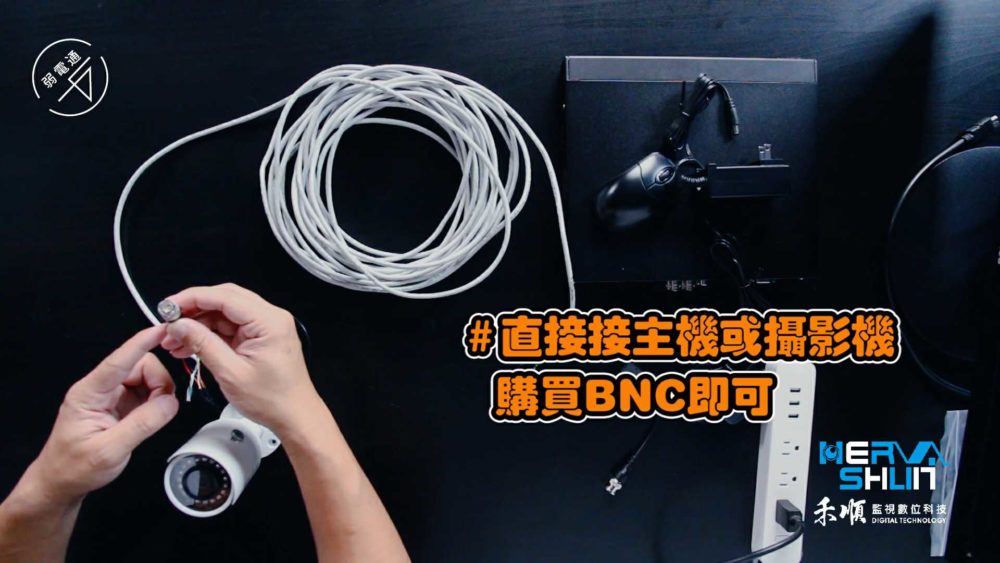

所以你在買的時候，看你是要買F接，還是買BNC的，如果要直接接主機或是攝影機端的話，請都直接買BNC的規格，這樣就可以了，這邊很簡單。

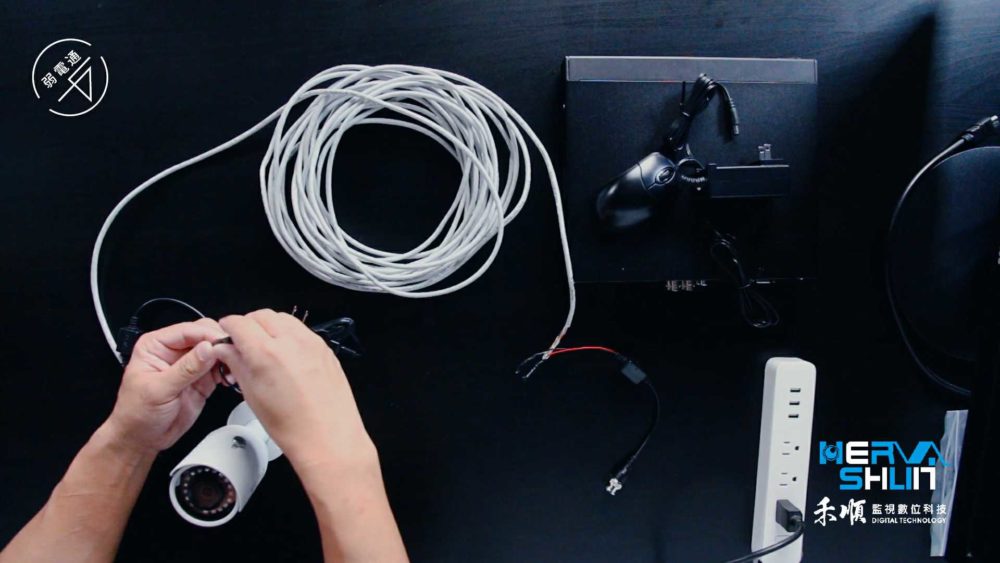

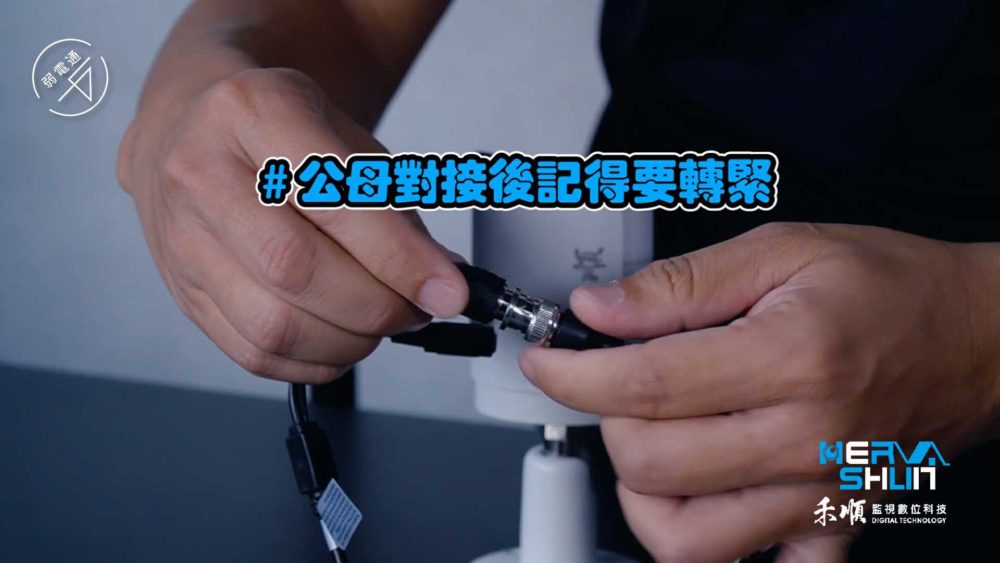

兩邊的頭一公一母直接把它接起來，記得要轉緊喔。
如果你只是插上去，沒有把它轉緊的話它很容易就拉開了。
所以你插上去的時候，要記得再把它轉過來。
這樣的話它就已經接合算是緊的，基本上不會掉。

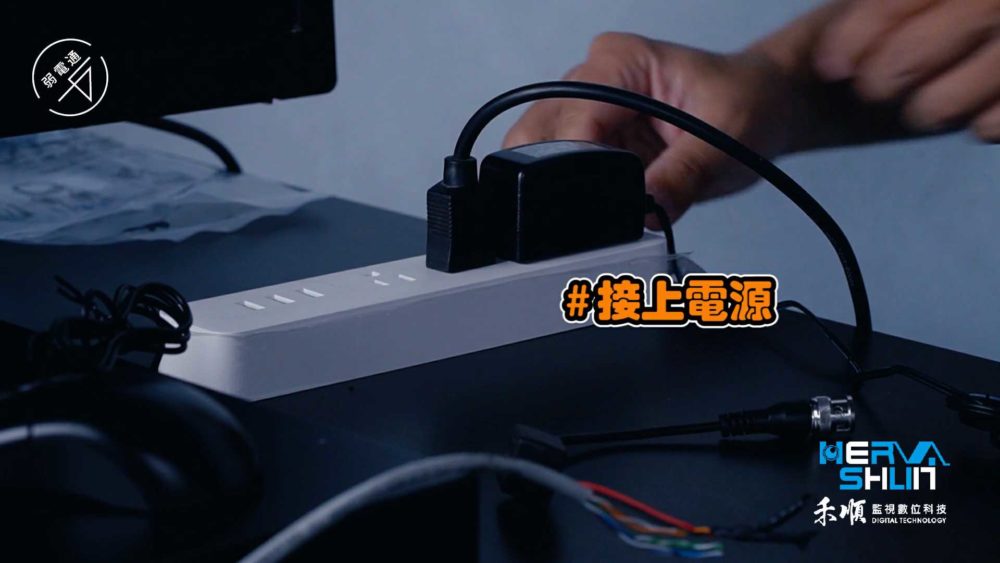

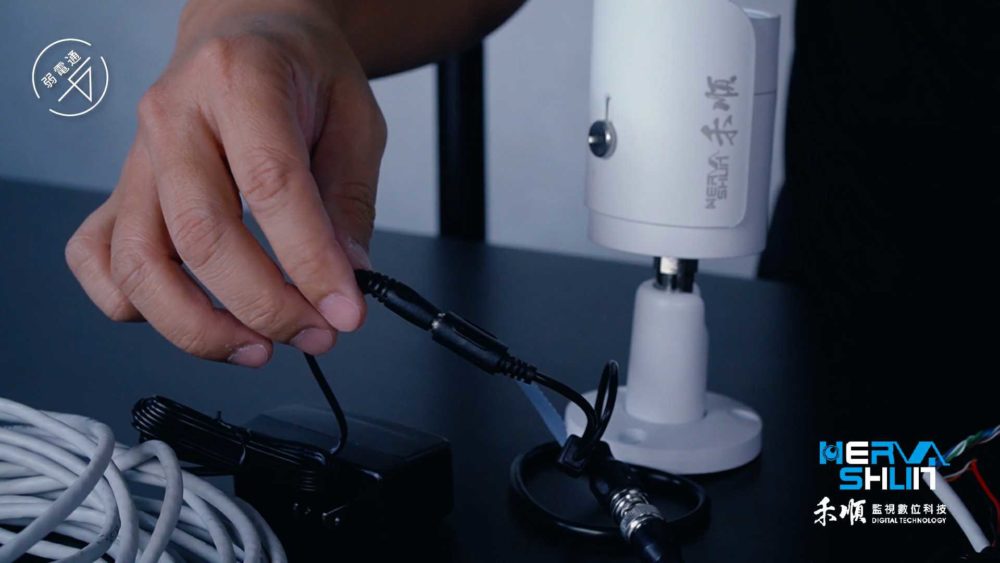

再來電源的部分，拿起變壓器，往變壓器後面的電源插座，把它插下去。

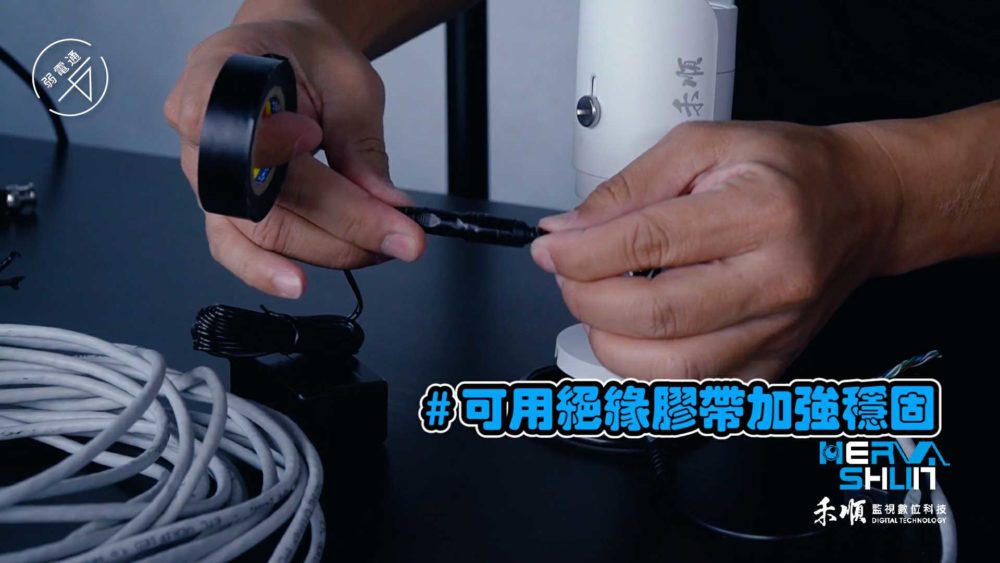

建議各位可以拿膠布，把它包起來這樣的話可以增加它的密合性。
訊號的接頭不包我覺得也還好，但是包的話可能會更好。
然後監視攝影機這邊就要找一個110的電源，旁邊有一個延長線，直接拉過去接我們的延長線，這樣攝影機端的部分，就已經完成了。
監視器安裝DIY第3步：連接主機端
再來回到主機端這邊看一下，只要是這種高清型的混合式主機。

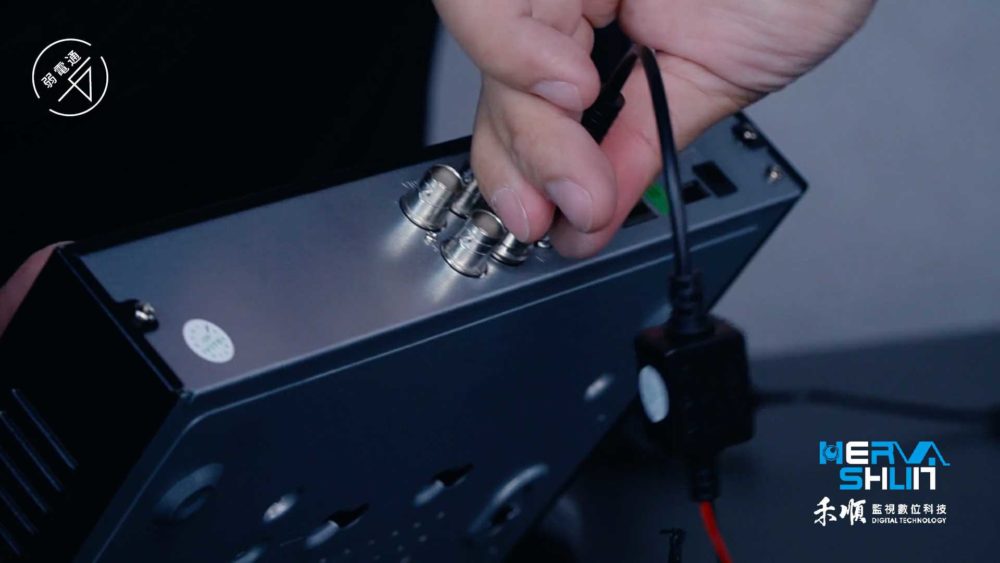

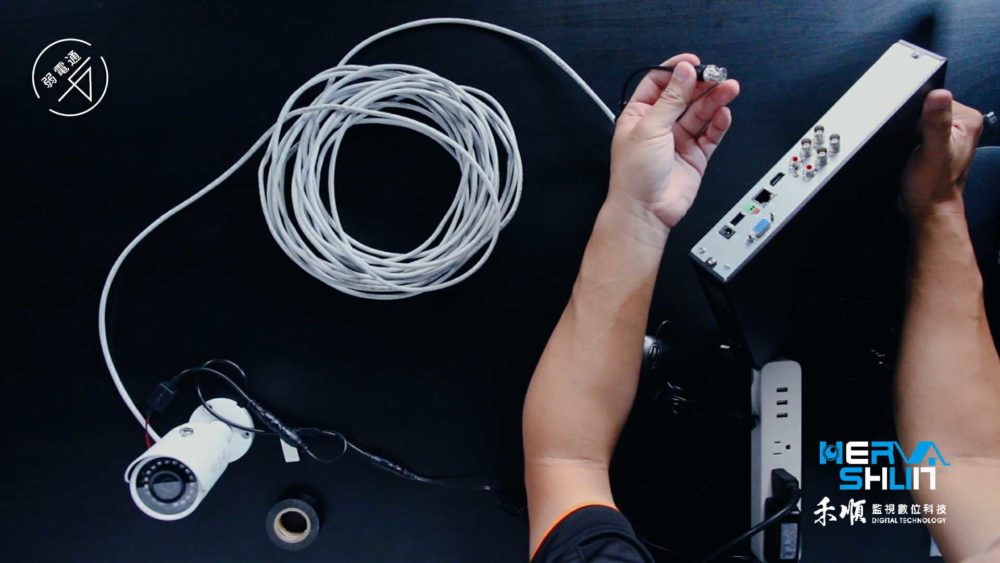

它後面基本上都一定會有，所謂的BNC的接孔，看你是4路8路還是16路，它就有4個孔、8個孔或是16個孔，要接第一個頻道第二個頻道，可能上面有標示 各位要看清楚。

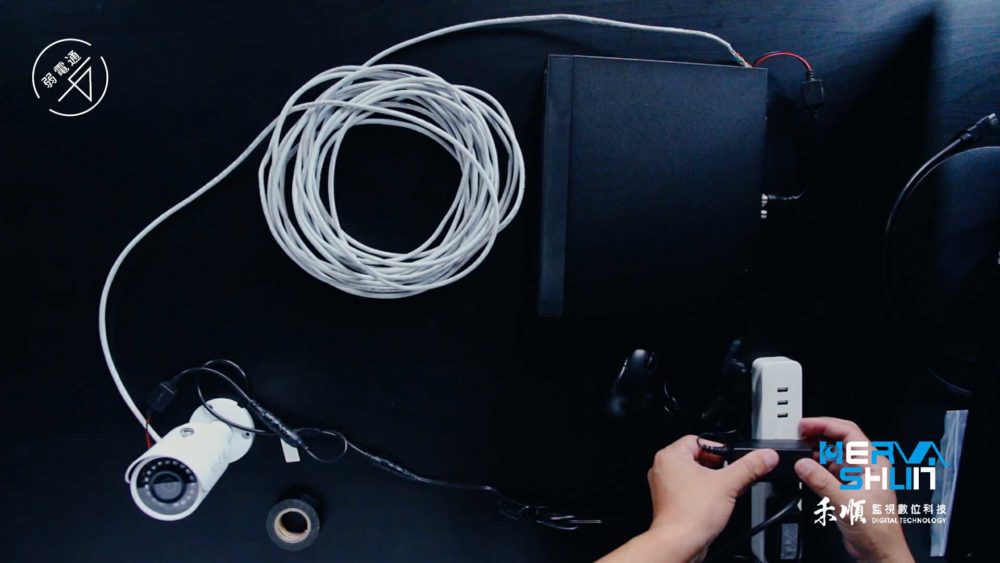

另外一邊的訊號，重點我們就直接接電源。

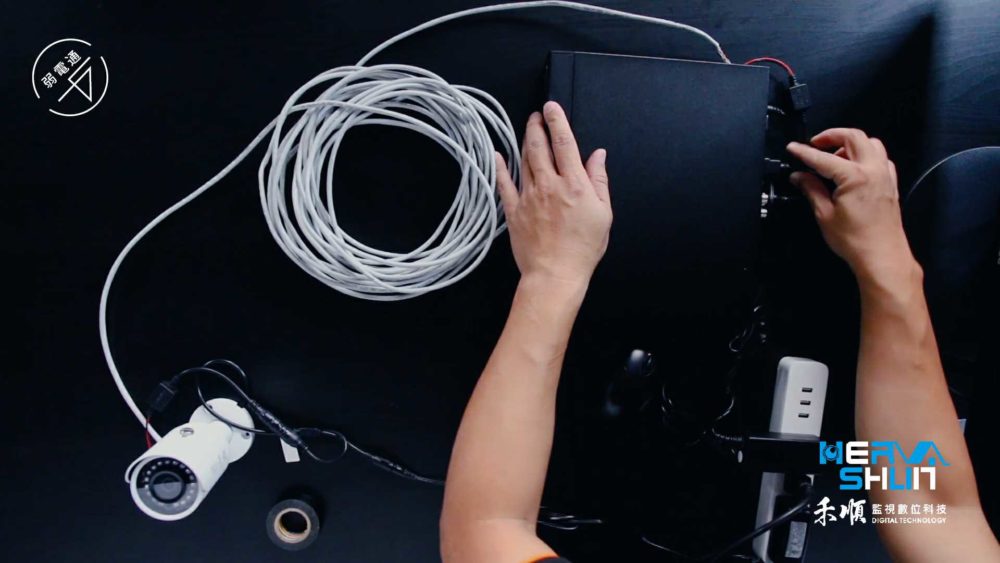

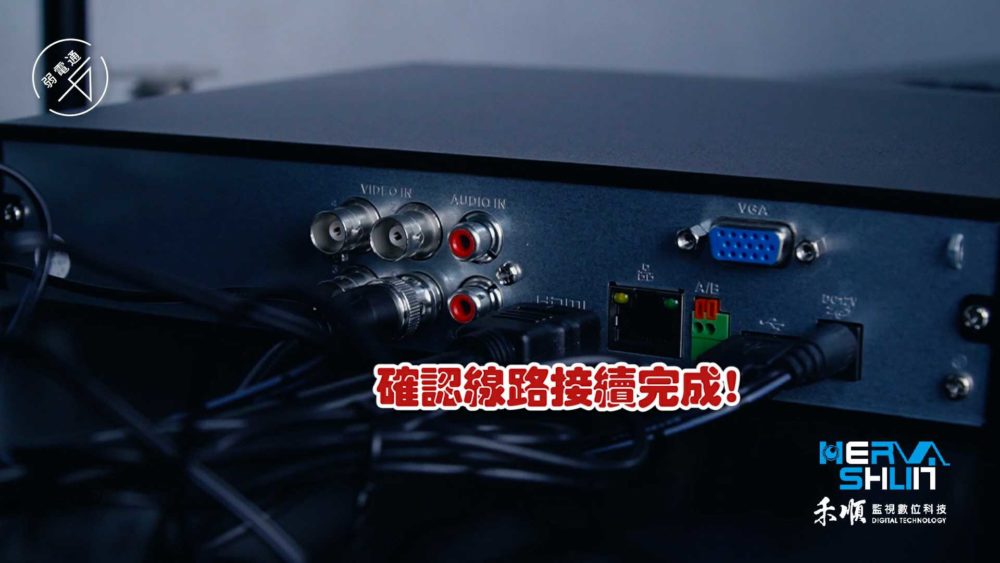

BNC的接頭直接選定你要接入的那個頻道，直接把它插進去並且要旋緊，確認線路接續完成。
這邊我們有一台測試的螢幕，就直接把我們的HDMI線接到我們的監控主機。
各位要看一下畫面影像有沒有出來，如果假設最後影像沒有出來的話，可能要檢查一下影像的那兩芯線有沒有接反。

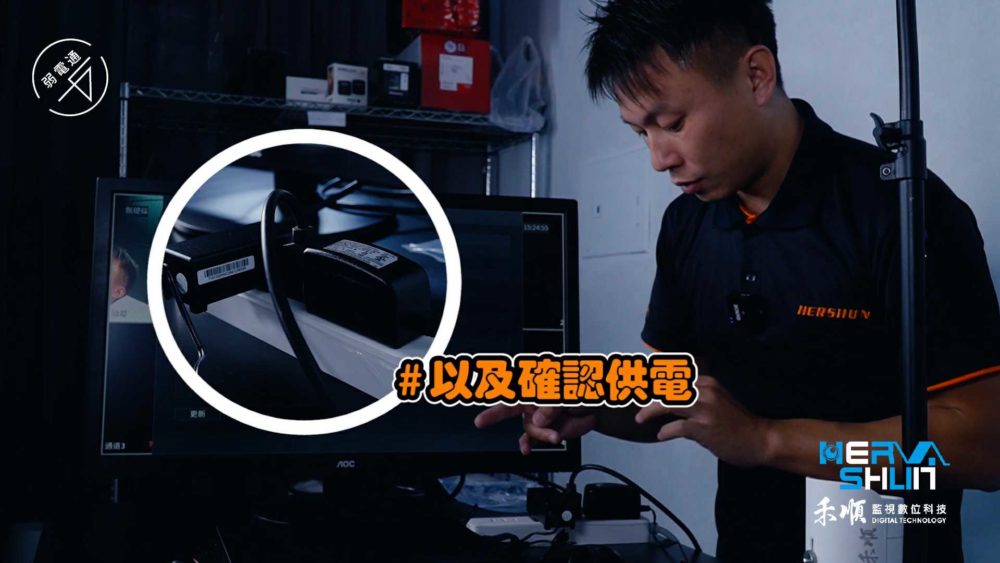

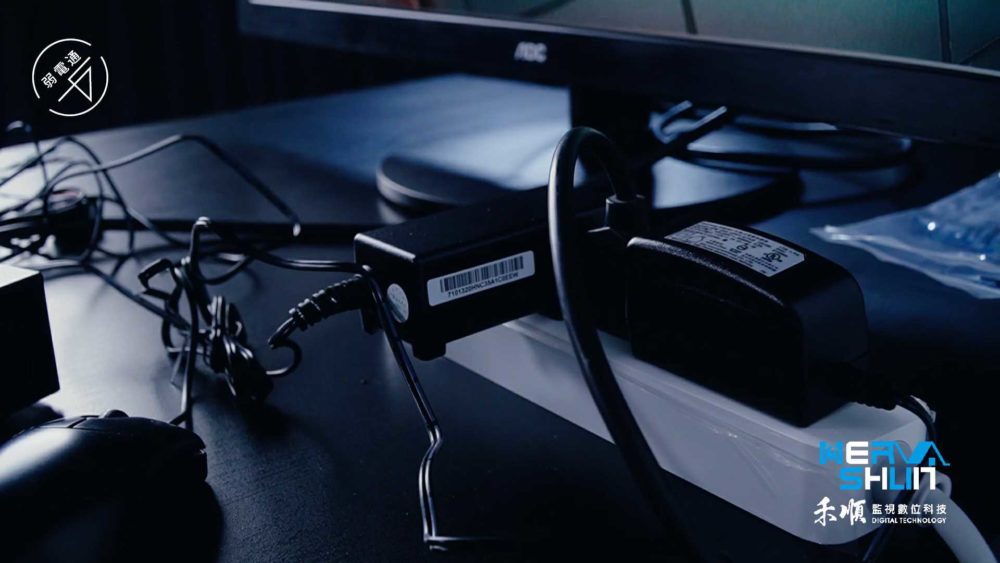

或者是你就近供電的變壓器有沒有電源。

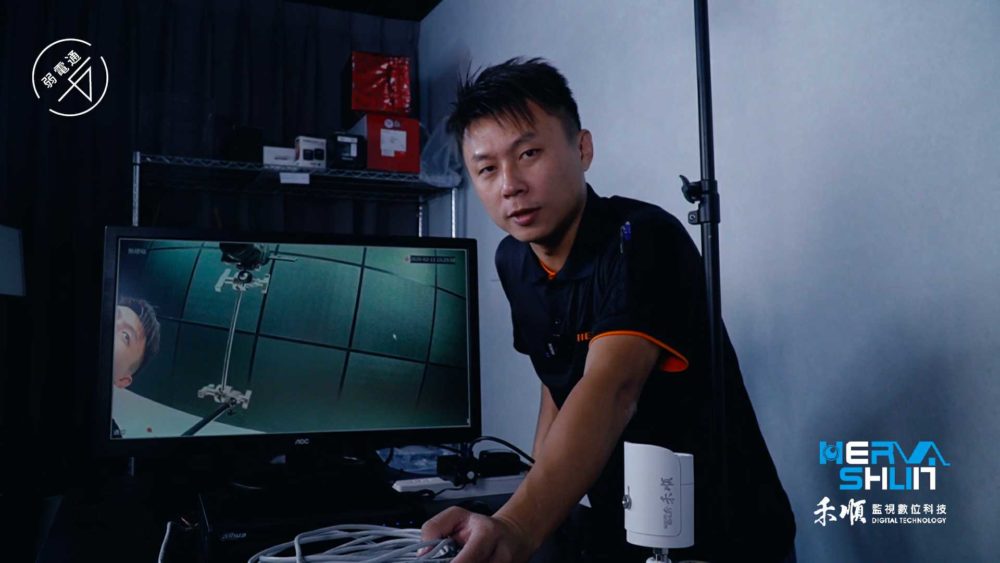

如圖，成功完成的話，我們的影像就出來了。
OK，夠簡單吧！學會這一招，你也可以裝簡單的監視器，裝監視器就是那麼簡單，不用想得太複雜。
不藏私經驗分享：關於監視器懶人線
如果各位要去買那種所謂的監視器懶人線 ，會建議還是不要，你自己想一想：
監視器懶人線裡面那麼細，比這種CAT5E網路線還細，那麼細的情況下它傳導的速率，傳導的品質一定是不好的。
所以我不建議用懶人線，它基本上兩邊頭都幫你做好了，假設你要穿管線的時候，那你就麻煩了。所以各位可以的情況下，網路線我覺得很好用，而且是CP值非常非常高的，請不要用懶人線。(小羅覺得懶人線真的不是那麼好的一樣東西，這個我講話我負責！)
OK，以上是今天的教學，沒有想到網路線也有這樣的功能吧？不要擔心自己做延長線，會造成影像品質的不良，免煩惱啦！
現在就拿起你的工具，禾我一起DIY吧。今天的監視器DIY教學就到這邊，如果有什麼問題，歡迎留言讓我們知道。
如果覺得圖文解析還是看不夠清楚，完整操作影片請看這裡：超簡單！用網路線裝監視器不是夢，教完飯碗不保了｜絞線傳輸器接續｜禾我一起DIY#21【弱電通】
