監視器作為現代安全防護的重要工具，監視器構造與背後製程卻少為人知。本篇監視器介紹特別請監視攝影機製造專家從組件到製造過程，每一個步驟逐一說明，並附上實際圖片和流程示範影片。讓大家更深入了解監視器攝影機，從零到有、從內到外的看清楚其中結構和會影響品質的原因。
監視器構造介紹：監視器攝影機內部零件拆解！

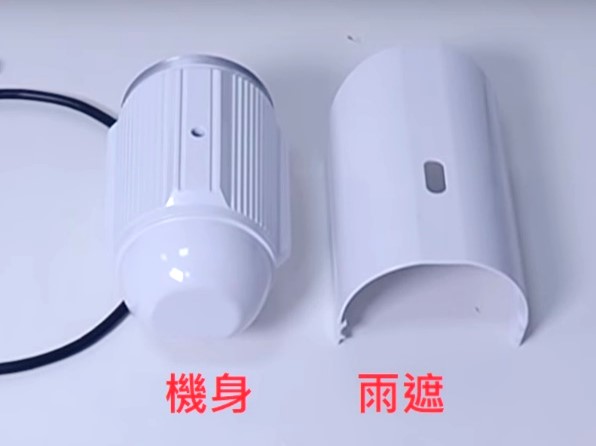

- 機身及雨遮：零件內容物組裝起來會裝在機身裡。雨遮則是用來遮蔽某些角度防止太陽曝曬、下雨進水，也可以讓機身在攝影時不會過度曝光。
- 線材：線材分為指撥線、音頻線、切換線、OSD連接線，因應各種不同的功能所使用的配接線。

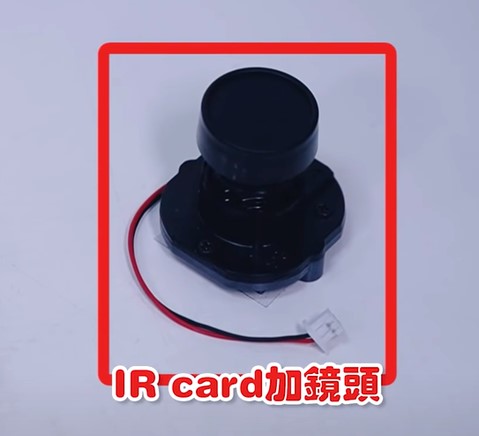

- IR card加鏡頭：鏡頭本身有分為不同mm數，例如常見的4mm、6mm、8mm。IR card則是用來作日夜切換使用的，白天使用正常的焦距，晚上則會遮蔽紅外線打出來的紅外線光，讓畫面不會受紅外線影響變成紅紅的顏色。

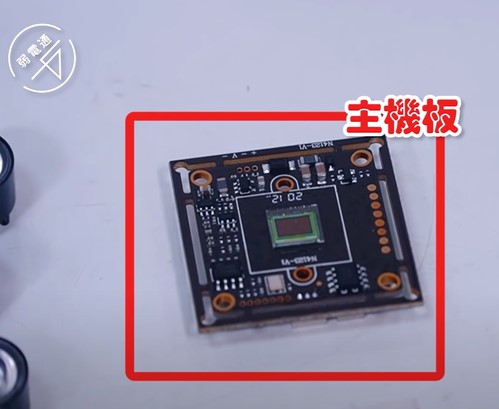

- 主機板：監視器攝影機所有的功能跟成像的晶片都是作在這個主機板上面。

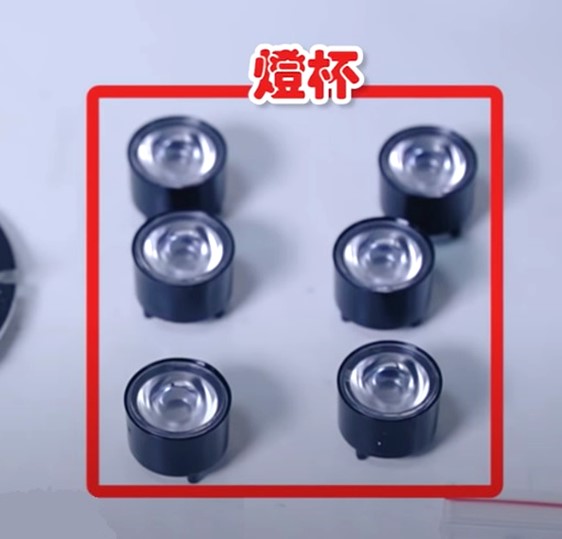

- 燈杯：燈杯裝在燈板上，有分角度60度、90度之類，因為燈杯打出來的角度會影響打的範圍長與近。

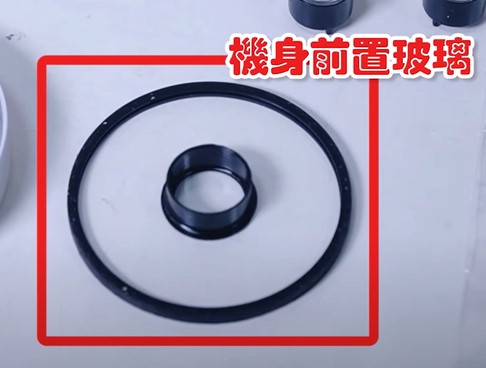

- 前置玻璃：這個要套在機身前蓋裡，再使用配件的螺絲、銅柱組裝。
監視器的零件是如何選擇的？
監視器零件的選擇重點在於搭配性，想達到怎樣的效果要選擇適合的零件配合，沒有絕對的好與壞，而是依照客戶需求配合不同的解決方案。效果不同，當然成品價格高低就會有所不同。
監視器製造介紹：監視攝影機是如何製作的？

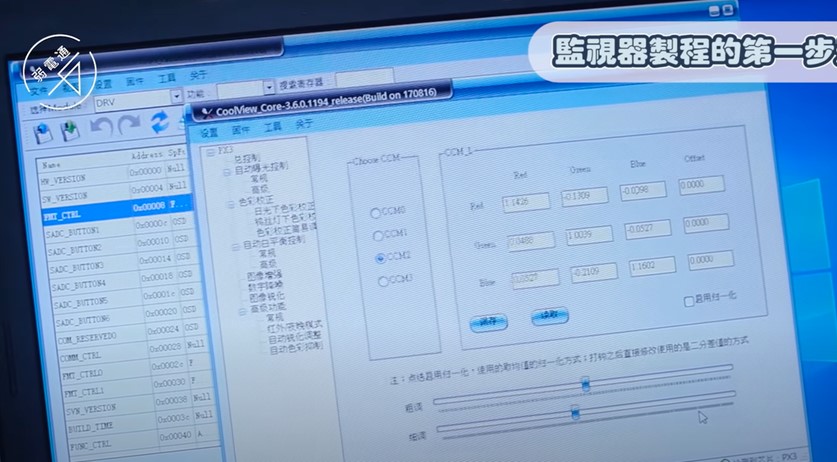

1.工程師先調整主機板參數
第一步驟要先調整主機板參數，因為每台主機的畫面顏色或曝光會有些微差異，工程師會針對主機的參數不同去作細微變化的調整，用來符合監視器品牌的需求。
這會影響到主機板的通用性，如果主機板參數沒有針對搭配的主機調整，會造成有些主機出來的畫面色偏會比較嚴重，或是曝光會比較嚴重。

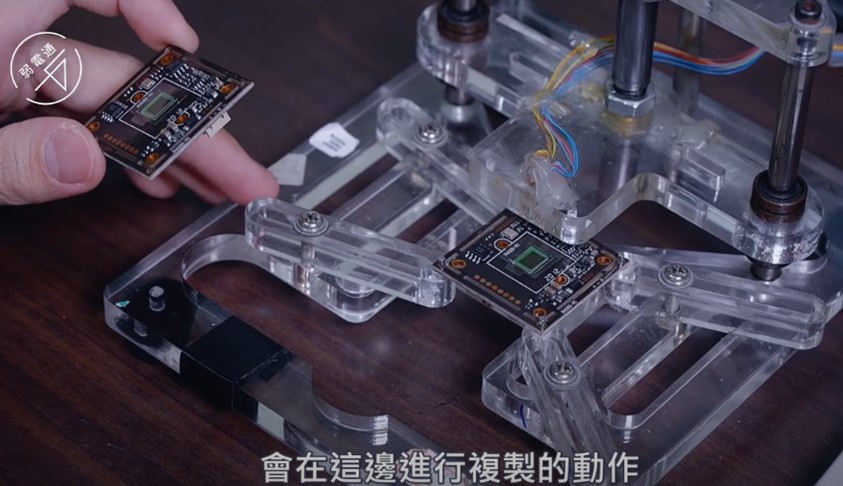

檢查晶片參數，確認機板正確後，才會進行機板複製的步驟。

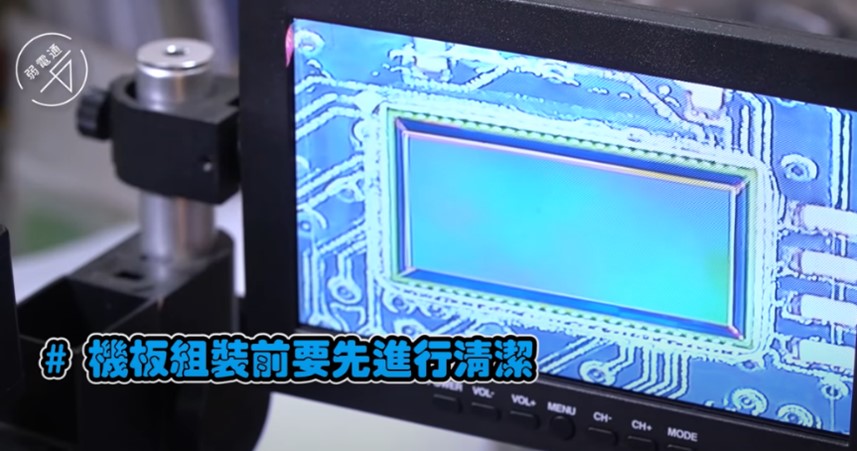

2.機板清潔
機板會因為靜電產生，讓灰塵吸附在上面，所以機板組裝前要先進行清潔，才不會讓鏡頭看見一點一點的黑點。

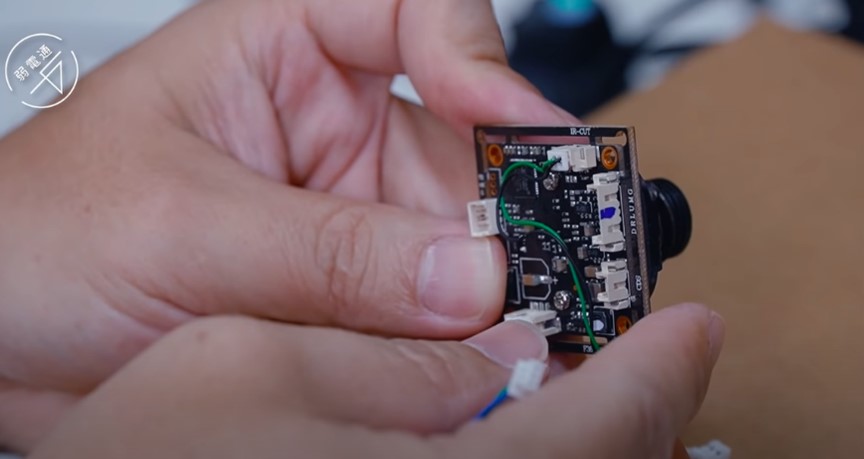

3.將IR card及鏡頭進行組裝

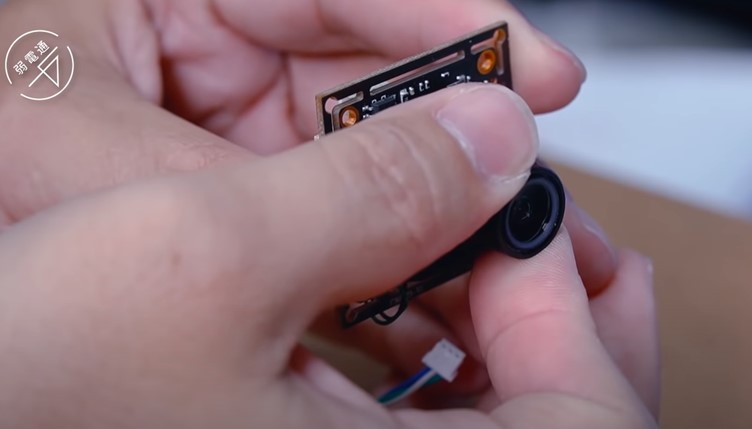

清潔完成後，將鏡頭和主機板的CMOS結合在一起，進行調焦上膠的部分。

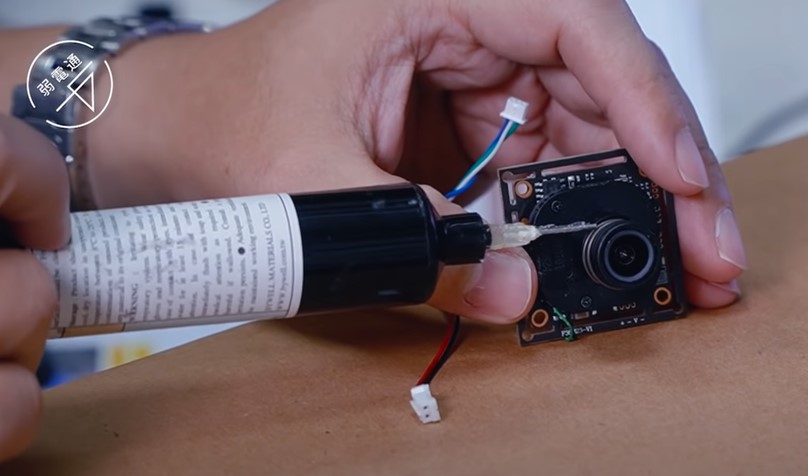

調焦上膠是指先將監視器鏡頭調整焦距，調整好之後，再把膠水黏著上去，然後用紫外線燈進行固化，紫外線燈照射大約幾秒鐘的時間就會固化完成，固化後就完成圖庫化作業。

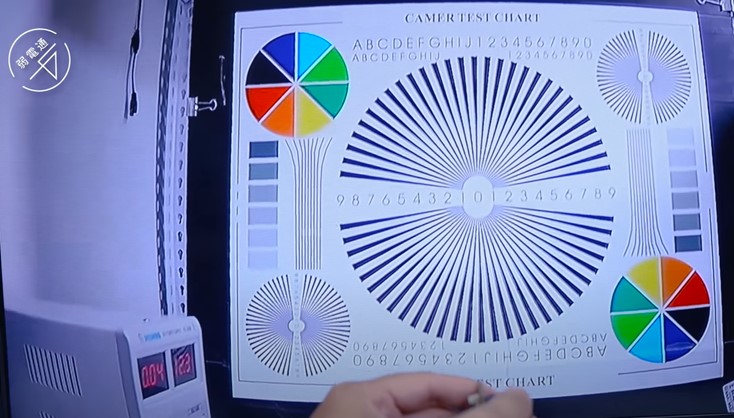

對應調焦板進行調整焦距，可以慢慢調整觀察焦距產生的變化，調整到最清晰的時候，調焦板的四個角落和中心點所有字都是清晰的，這才是正確畫面。

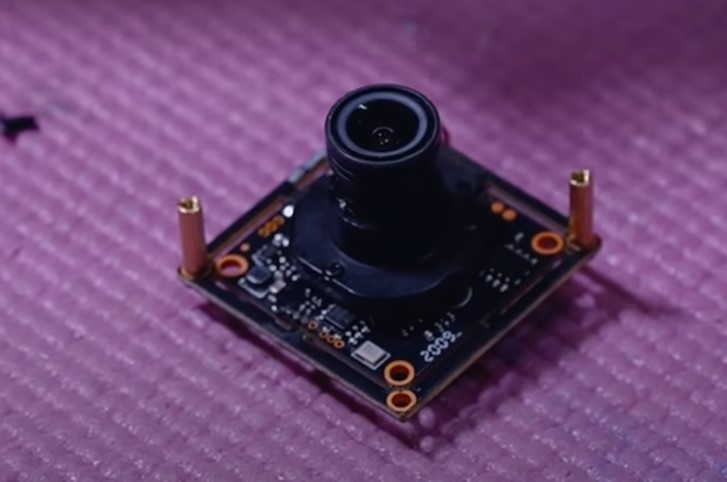

4.接上銅柱

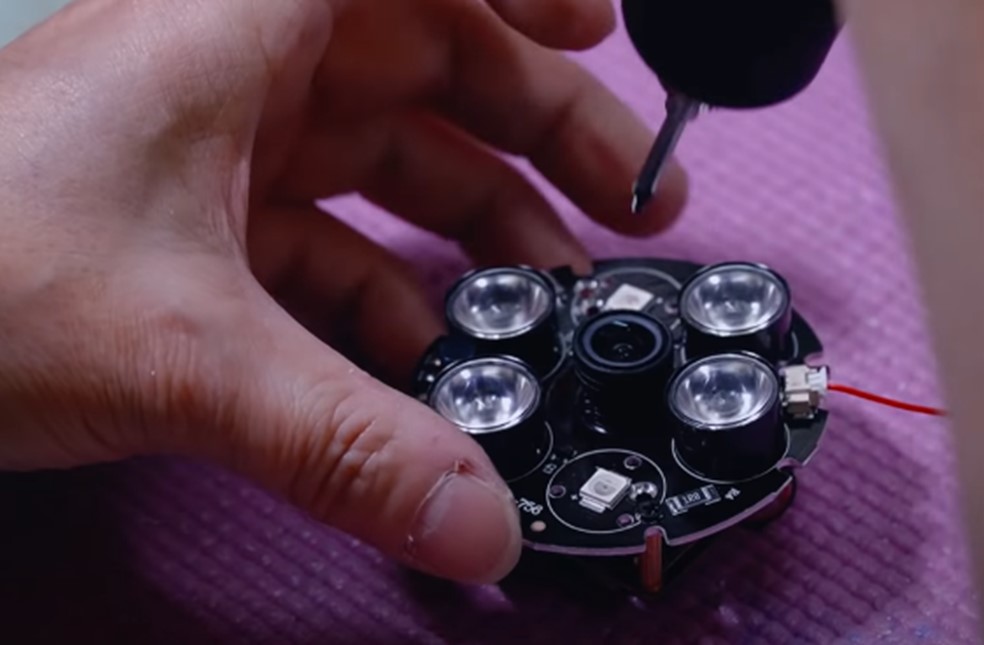

銅柱的長短要配合機身的燈板折射，不要有反光曝光的情形，讓焦距保持在最清晰狀態是最理想的。銅柱的功能除了加強穩固之外，還可以固定鏡頭與燈杯之間的距離。鏡頭與燈板模組結合在一起，就成為一個鏡頭模組，接著再跟機身做組裝。

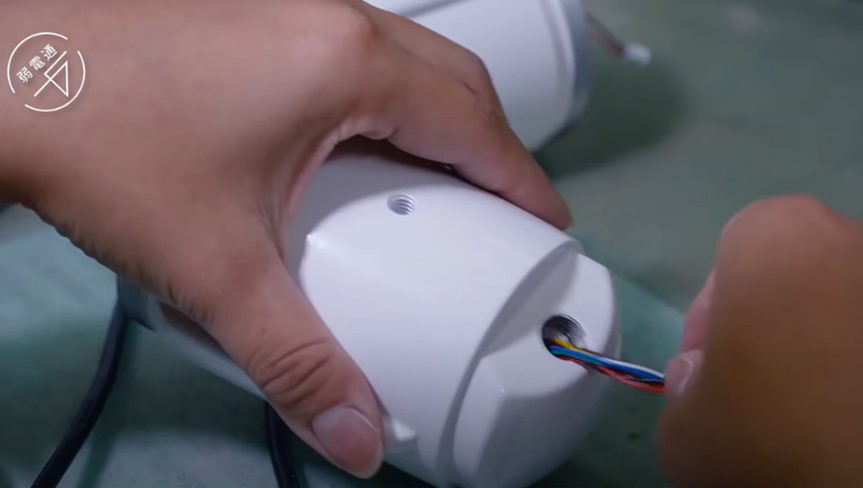

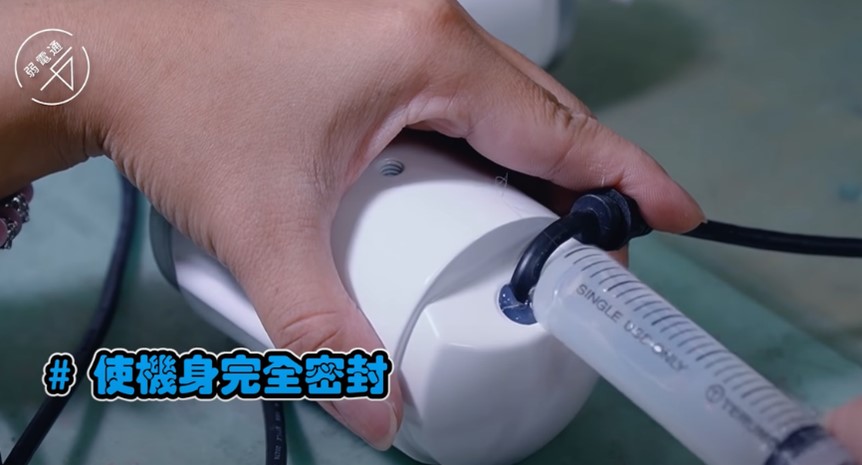

5.穿線到機身上並打膠
穿線後打膠是為了使機身完全密封，膠固化後水不會滲透進去，就不會有漏水的情形。所以這個步驟是攝影機防水性的關鍵步驟，防水的效果好不好就看這部是否有做好。

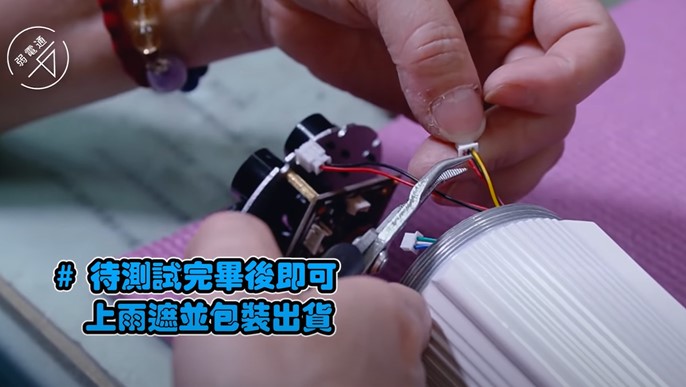

6.機身和機板接合
每種機板和線的配置和排列方式是不一樣的，需對應主機板做線的排列，不同位置切換出來的功能狀態也會不一樣。機身線路接好後，跟機板模組的部分組裝在一起，就完成整個成品組裝的過程。

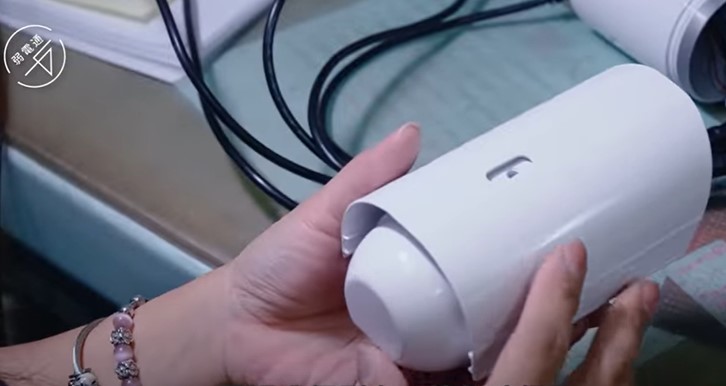

7.測試確認後裝上雨遮，並包裝出貨

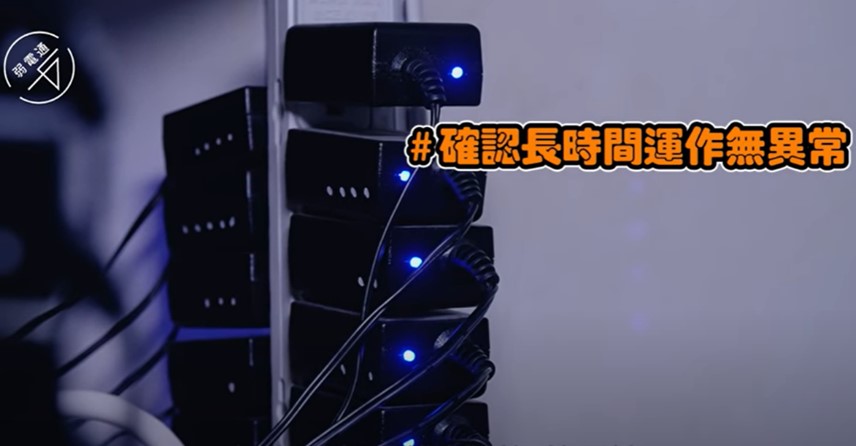

監視器攝影機組裝完成會到熱機間，進行至少12小時以上的熱機測試，確認長時間運作不會產生異常。測試過程會進行紅外線、啟動電流、啟動電壓、焦距狀態、日夜切換的變化等項目。待測試完畢後，機身即可裝上雨遮，並進行包裝出貨。
相關影片分享：監視器幕後製程大公開！
不同外型監視器的功能有差別嗎？

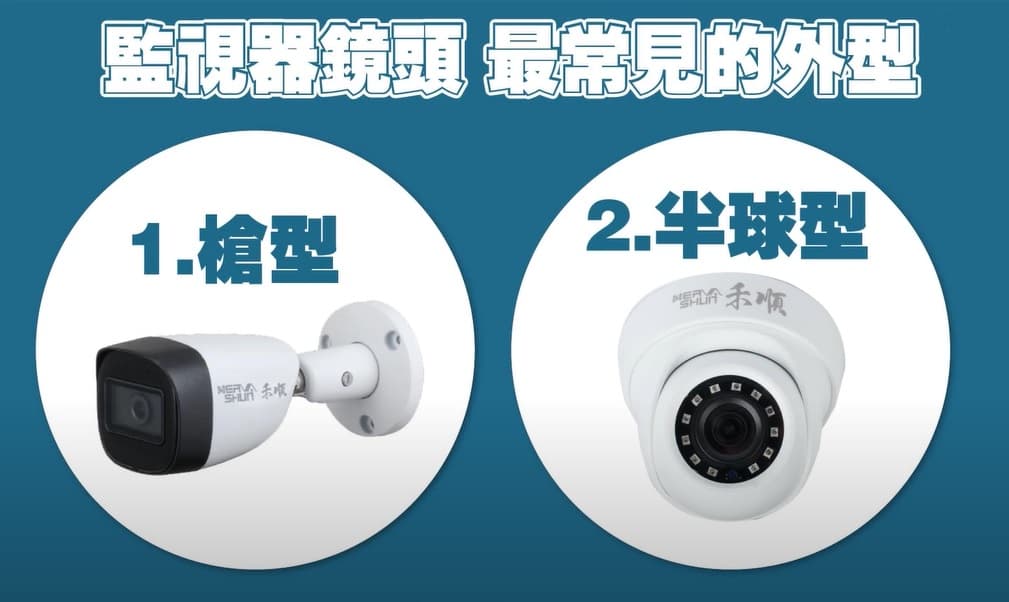

市面上的監視攝影機有非常多的選擇，以鏡頭外型來區分，主要可分為兩大項：槍型攝影機、半球型攝影機。這兩種外型的監視器，如果是同品牌同系列的攝影機，裡面晶片、紅外線等功能都沒有太大的差別，只是把內容物裝到不同的外殼裡而已。
半球型監視器與槍型監視器差在哪？不同外型的監視器差別是在於適用的位置。槍型監視器較適合裝在室外，外型和支架較顯眼、較有嚇阻力，但是裝在室內就會顯得非常突兀。如果介意室內裝潢美觀性的話，會建議使用半球型監視器，因為半球型直接吸附在天花板上，就不會被注意，對外觀的影響較小。
結語
除了攝影機的零件成本會影響攝影機的好壞，監視器攝影機的組裝品質也是非常重要的，透過以上的實際組裝過程拆解說明，希望幫大家更了解監視器這項設備。
