光纖網路安裝在現代已經逐漸普及,有各種類別的光纖應用於各行各業,提供高速、穩定的網路連線。但對一般人來說,可能光纖纜線規格都是一些陌生名詞,也不知道光纖線選擇有什麼差別。本文將為大家介紹光纖纜線的相關基礎知識,包括光纜規格、光纜種類、單模與多模光纖比較,以及光纖接頭(耦合器)種類區分,透過這些資訊更了解光纖網路。
光纖纜線規格與光纜種類有哪些?
光纜規格與種類有非常多種,以比較常見的來舉例,包括:
光纜種類1【束管型】

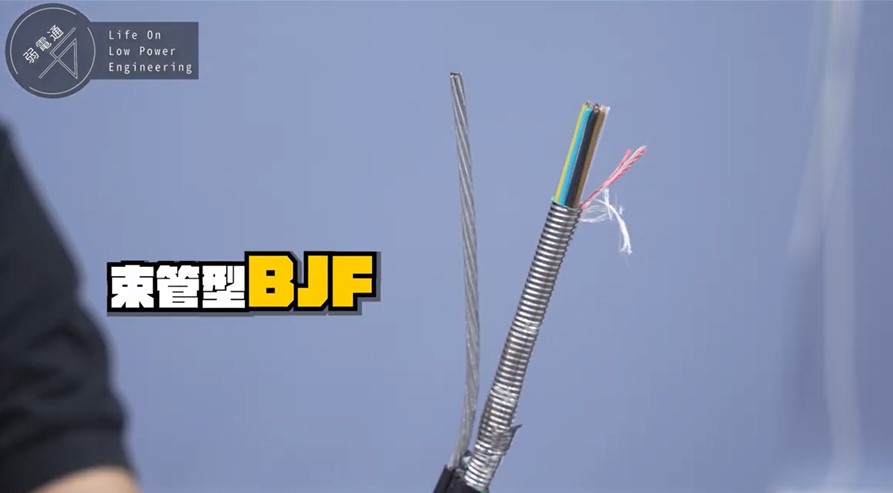

它有鋼帶鎧裝、鋁帶鎧裝,也有非鎧裝的,還可分為管道型、自持型,結構有很多類變化。圖1鎧裝的主要用途是保護光纜,例如防止老鼠啃咬、遇到擠壓時,可以保護裡面的束管跟光纜。
束管型圖2的結構是雙層的,中間層還有鋼琴絲,在重壓的時候較不會斷裂,也不會壓扁,但因為不易切斷,所以在施工上也會較耗時費力。
(圖1.束管型鎧裝)

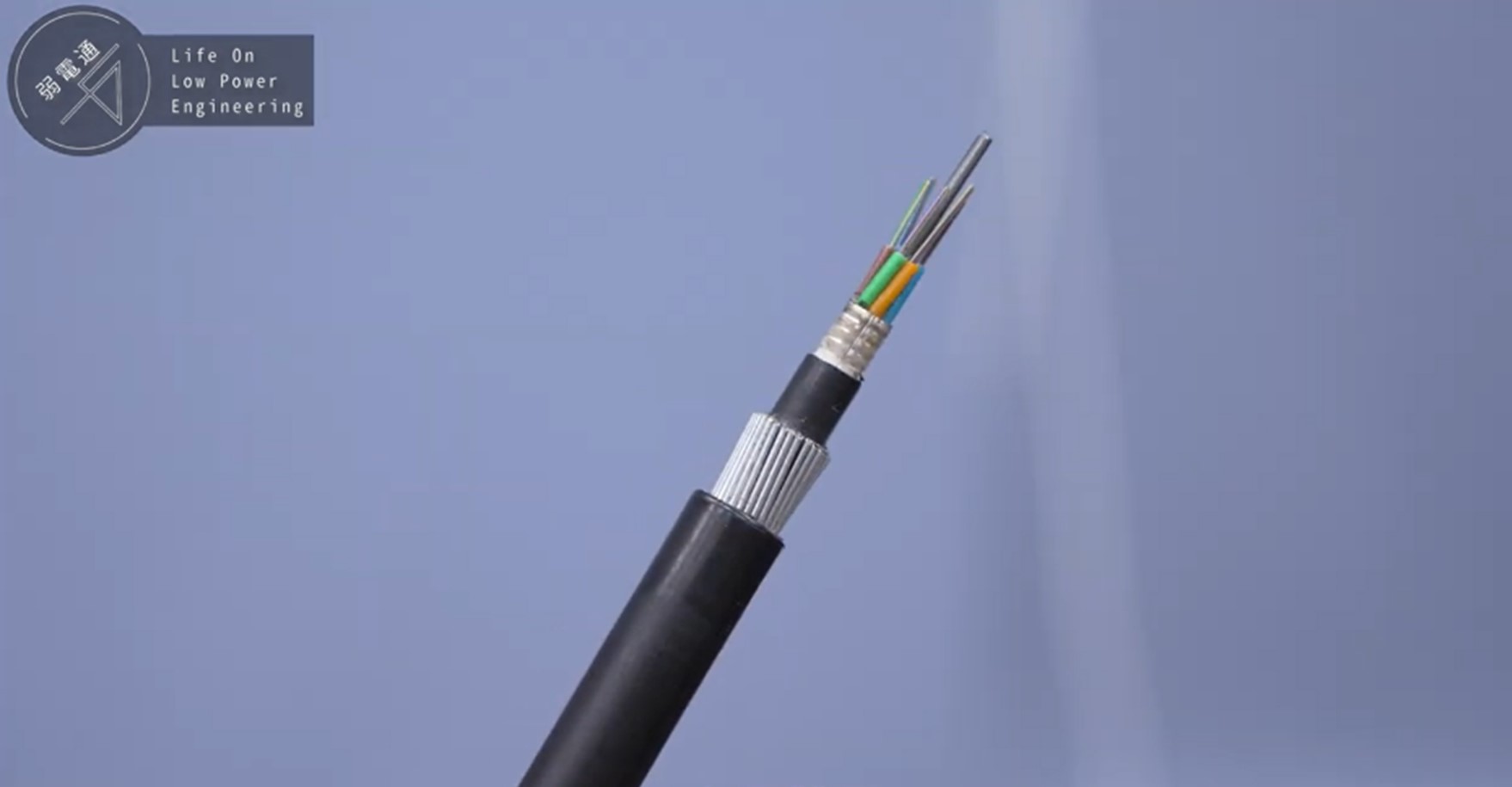

(圖2.束管型鋼琴絲鎧裝)

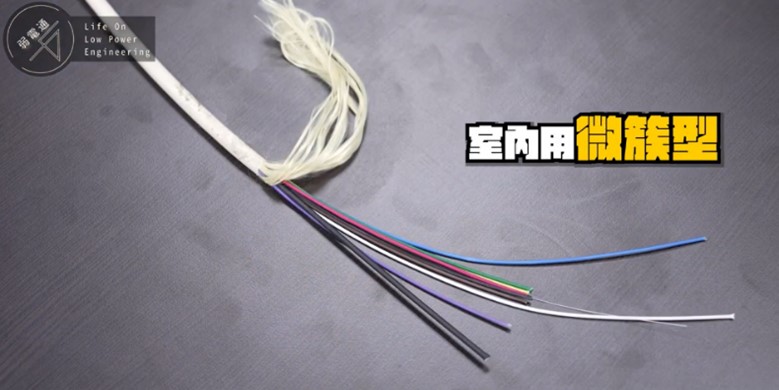

光纜種類2【室內用-微簇型】

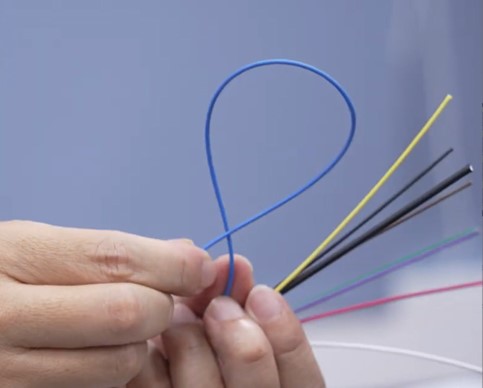

微簇型光纖主要是應用在室內,一般大樓主要是用這種類型,也就是現在的光纖到戶(Fiber To The Home, FTTH)常常在使用的光纜。它比較耐彎曲,可以抽取出來。
裡面的主要結構有凱夫拉線、FRP(抗張體),外被使用低煙無鹵(LSZH)的材質。

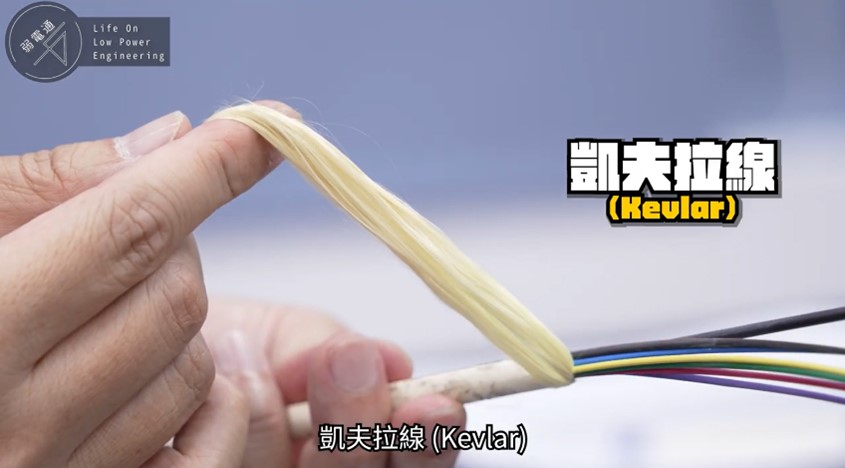

(1)凱夫拉線:除了應用在光纖纜線之外,還有其他常見應用,例如警察的防彈背心也是用這種材質。

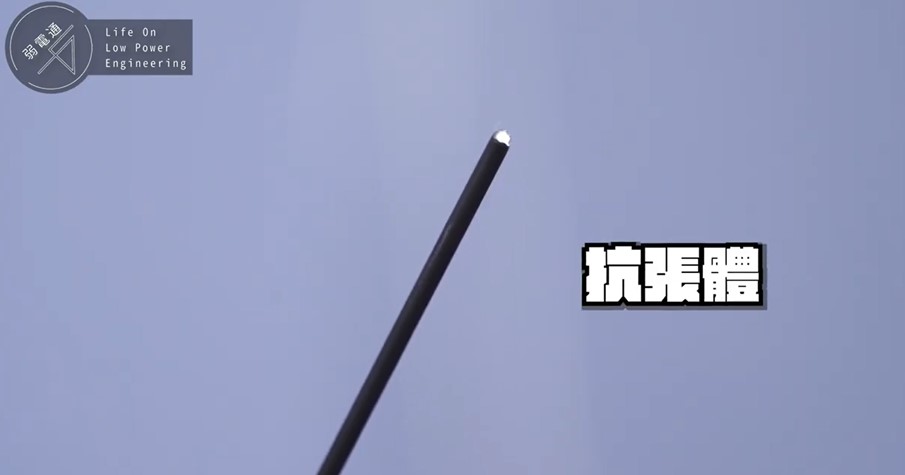

(2)抗張體(FRP):使用抗張體的功能也是在防止不小心把光纜拉斷,並強化內部的光纖結構。

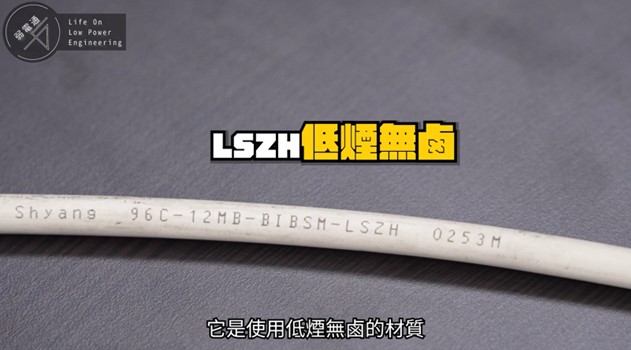

(3)外被:低煙無鹵是指材質受熱時排煙量低,且本身不含鹵素,可減少在其燃燒時產生的有毒氣體。(相關資訊參考:低煙無鹵/低煙無毒電纜是什麼?)

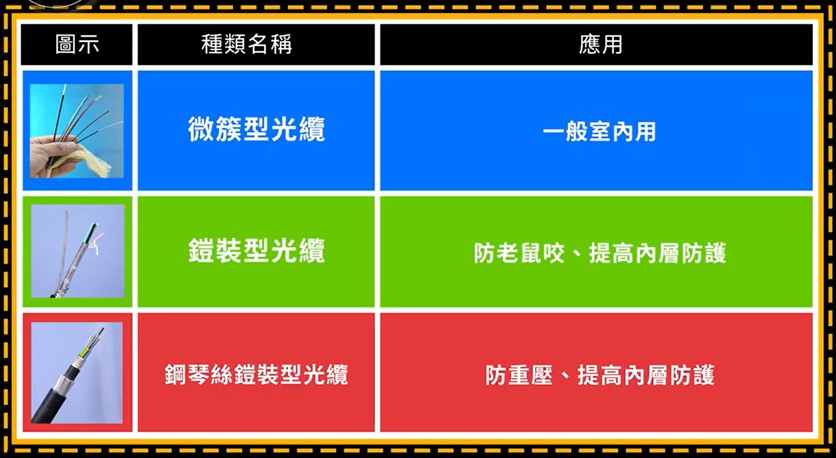

光纜規格中比較常應用的3種結構比較如下表:
光纜種類名稱 | 光纜應用情境 |
微簇型光纜 | 一般室內用 |
鎧裝型光纜 | 防老鼠咬、提高內層防護 |
鋼琴絲鎧裝型光纜 | 防重壓、、提高內層防護 |
單模光纖、多模光纖可以混合使用嗎?
單模光纖和多模光纖是不可以混合使用的,原因是多模光纖和單模光纖的纖芯尺寸不同,傳輸的光模數也不同,以水管來比喻,一種是3分管、一種是6分管,混用或直接連接在一起,會導致光耗損很大,導致鏈路抖動或中斷,無法發揮正常效用。因此,切記不能隨意混合使用不同類型的光纖纜線。
光纖應用上,單模、多模光纖線選擇哪一種好?
單模和多模光纖在成本和應用上各有優勢特點,因此沒有哪一種絕對比較好,要看用在什麼情況下,去選擇較適合的。挑選方式主要是看光纖應用的需求,首要的考慮因素是實際所需的光纖距離與頻寬。
1.單模光纖應用
適合長距離傳輸,比如要傳輸長達數千米、10公里等遠距離,大多是使用單模光纖纜線,常見的應用例子是海底電纜。
2.多模光纖應用
適合短距離、大量傳輸數據,例如在10GbE或10GbE以上、距離在300米以內,建議選擇多模光纖線較適合,常見是應用在數據機房(Data Center)的情況。
※延伸問題:假設場域原本裝設是做單模光纖或多模光纖,後續要做銜接維護,是否要配合使用同樣規格的配件產品?
答:對的,建議配合使用相同規格為主。因此場域原本的光纜媒介是單模或多模,就決定了案場所使用的配件產品要選擇何種規格。
如何區分光纖跳線&光纖接頭(光纖耦合器)的種類?
光纖跳線的種類

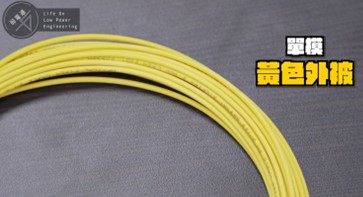

1.單模規格:只有一種,外觀是黃色外被(如下圖),接頭可以變換應用多種。

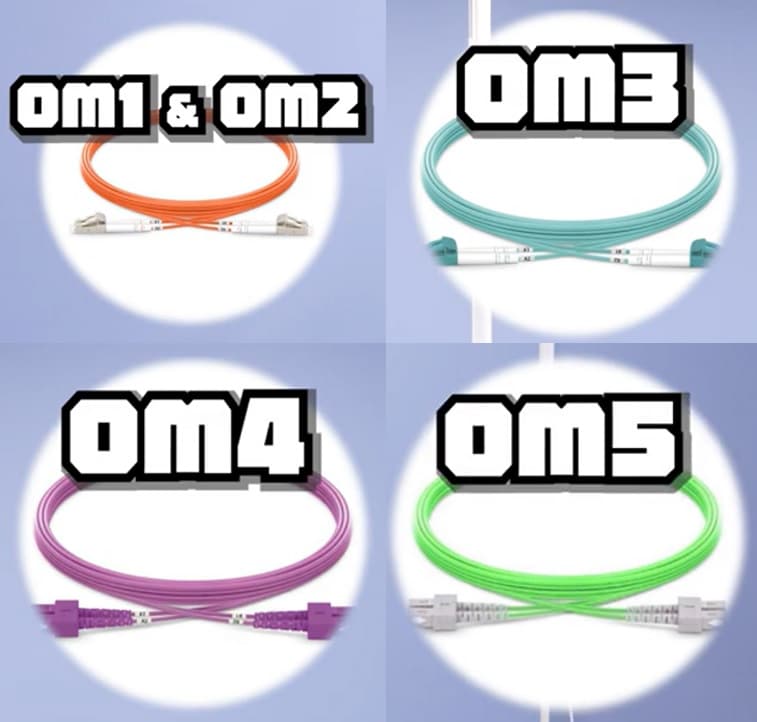

2.多模規格:不同等級外被分為很多種顏色,包括OM1(橘色)、OM2(橘色)、OM3(水藍色)、OM4(粉紅色)、OM5(檸檬綠色),參考如下。

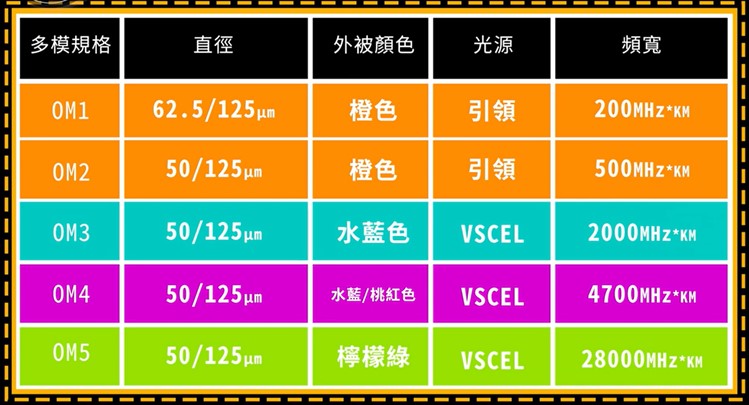

各種規格的多模光纖纜線比較表:
多模規格 | 直徑 | 外被顏色 | 光源 | 頻寬 |
OM1 | 62.5/125μm | 橙色 | 引領 | 200MHz-km |
OM2 | 50/125μm | 橙色 | 引領 | 500MHz-km |
OM3 | 50/125μm | 水藍色 | VSCEL | 2000MHz-km |
OM4 | 50/125μm | 水藍/桃紅色 | VSCEL | 4700MHz-km |
OM5 | 50/125μm | 檸檬綠色 | VSCEL | 28000MHz-km |
光纖接頭 (光纖耦合器)的種類

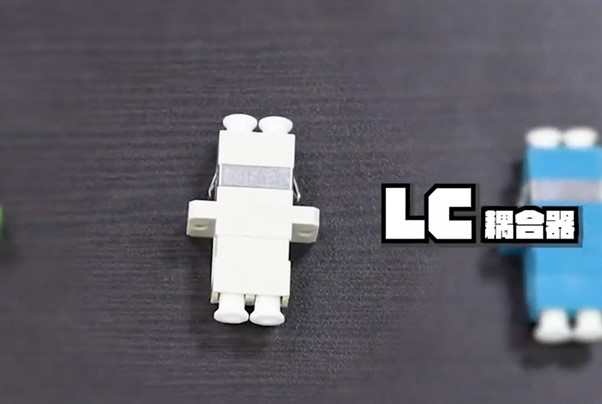

- LC光纖接頭(耦合器):Lucent Connector,材質為塑料,用於連接SFP光模塊,接口可以卡在光模組上。

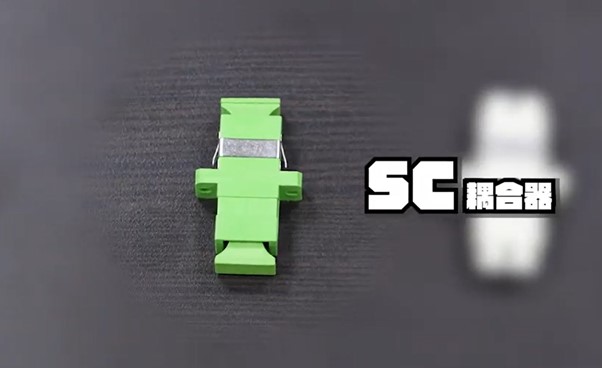

- SC光纖接頭(耦合器):Standard Connector,材質為塑料,推拉式連接,接口可以卡在光模組上,在路由器交換機上用的最多。

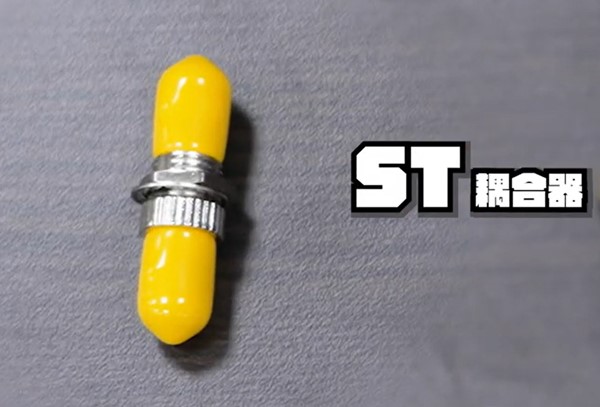

- ST光纖接頭(耦合器) :Staight Trip Connector,卡接式圓型,材質為金屬,接口處為卡扣式,常用於光纖配線架。

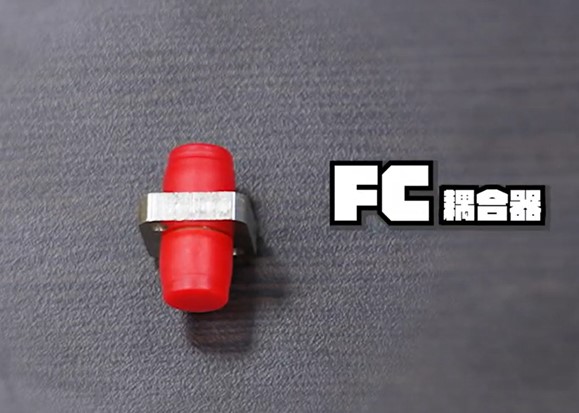

- FC光纖接頭(耦合器):Ferrule Connector,最早應用於存儲區域網路,外殼材質為金屬,接口處有螺紋,和光模組連接時可以固定得很好,在配線架上用的最多。

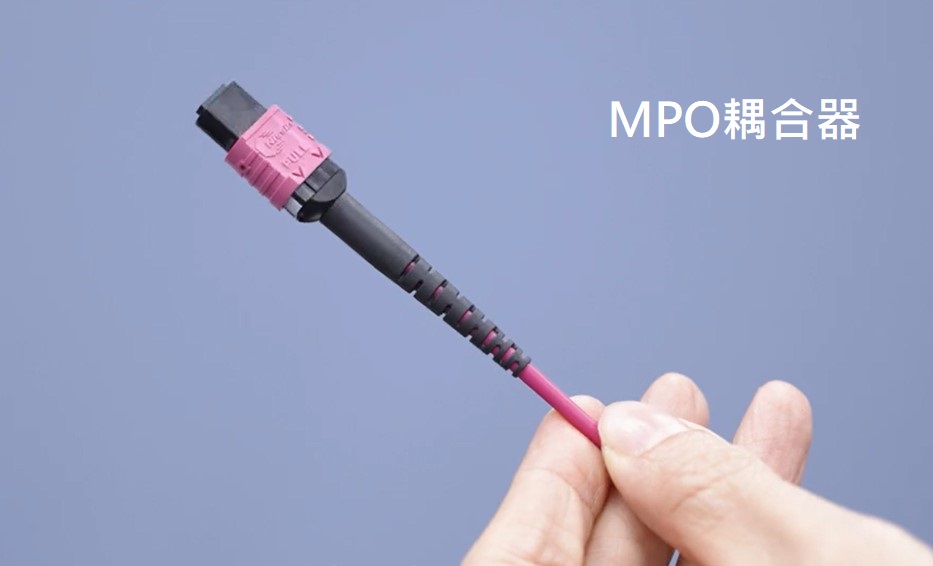

- MTP/MPO光纖接頭(耦合器):Multi-fiber Pull Off,可容納12芯光纖,適合20GbE到100GbE應用,大部分多運用於機房。

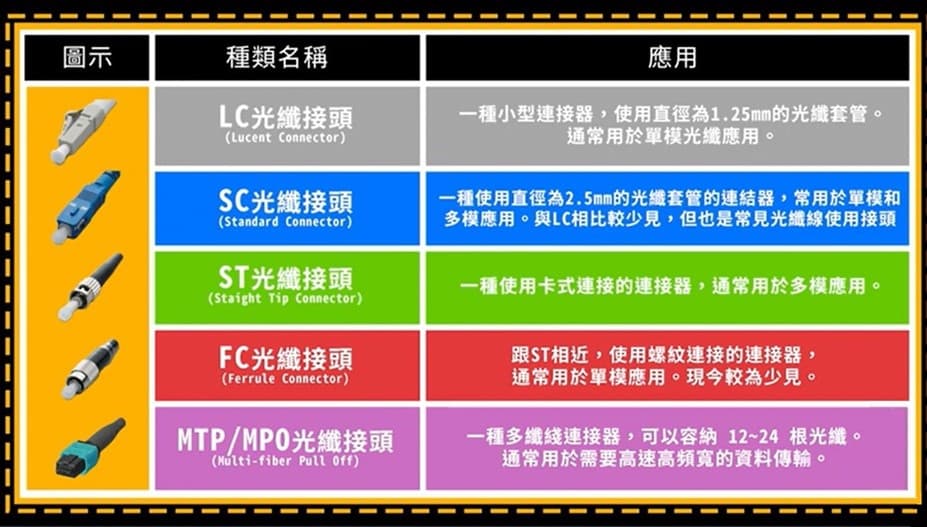

LC、SC、ST、FC、MTP/MPO光纖接頭比較表
光纖接頭種類名稱 | 應用簡介 |
LC光纖接頭 | 一種小型連接器,使用直徑為1.25mm的光纖套管,通常用於單模光纖應用。 |
SC光纖接頭 | 一種使用直徑為2.5mm的光纖套管的連接器,常用於單模和多模應用。與LC相比較少見,但也是常見光纖線使用接頭。 |
ST光纖接頭 | 一種使用卡式連接的連接器,通常用於多模應用。 |
FC光纖接頭 | 與ST相近,使用螺紋連接的連接器,通常用於單模應用。 |
MTP/MPO光纖接頭 | 一種多纖線連接器,可以容納12~24跟光纖,通常用於需要高速高頻寬的資料傳輸。 |
光纖線材教學相關影片分享
結語
經由以上光纖介紹,我們一起認識了光纖纜線規格、光纜種類和用途,以及單模和多模光纖之間的差異、光纖接頭和跳線的區分比較等等。透過適當的光纖線選擇應用,光纖可以為您帶來更快、更穩的網路連線。
