您家中的明谷對講機壞掉找不到人修理嗎？今天禾順數位科技的小羅要來跟大家分享關於對講機維修的教學！
在台灣南部的市場裡面，5樓以下的公寓、較老舊型的透天很容易看到”明谷對講機”的身影。但近年來對講機的品牌越來越多，而且現在都走數位式對講機，就是拉一條網路線就可以把所有對講機架構完成，這種架構下可以省去很多接線。那後續加入弱電的心血，因為市場的原因，很難可以接觸到明谷對講機，更不要說要怎麼維修明谷對講機。
關於明谷對講機的檢測維修，以下整理常見的幾個狀況來和各位分享，可以嘗試自行檢查看看，找維修廠商協助時也比較知道如何描述狀況，就讓我們開始吧，Go！
明谷對講機維修-【架構介紹】

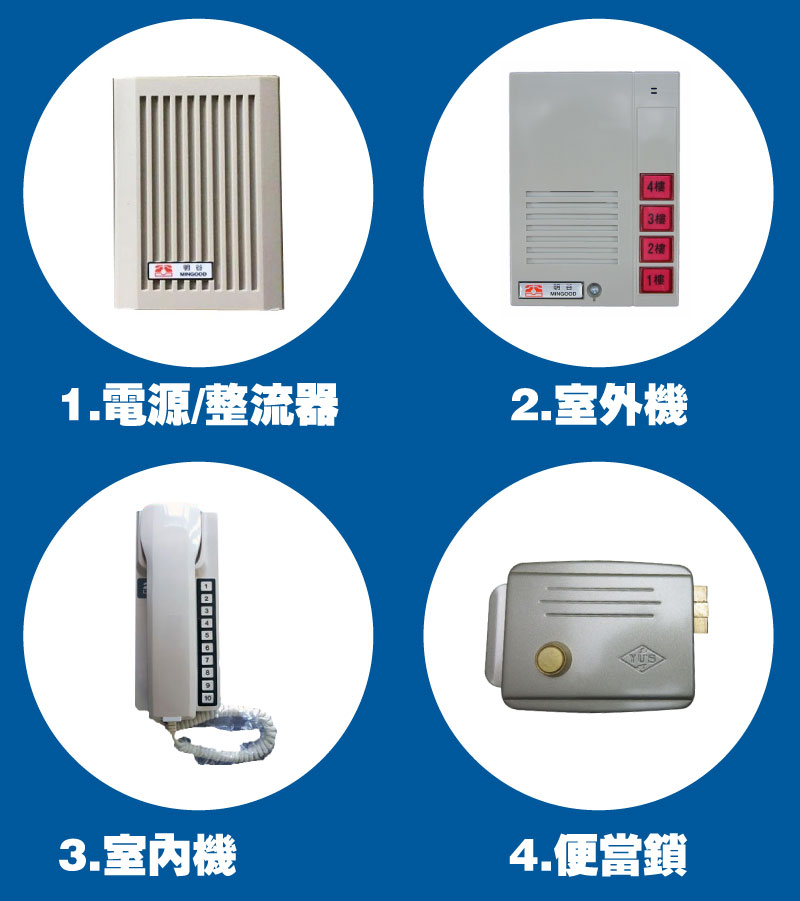

首先我們先和大家介紹明谷對講機的設備組成有哪些？
- 電源/整流器
它有供應DC12及AC24的電源，而AC24電源的功用有：1.開鎖 2.震鈴 - 門口機(室外機)
此處可以看到我們使用的是小型的門口機，主要功能就是訪客透過門口機按了樓層呼叫室內機，除此之外還有跟室內機對講的用途。 - 室內機
目前展示的有兩台，一台代表1F，一台代表2F。主要的功能除了有樓層按鈕能與其他樓層互call以外，還有一個開鎖的功能。那今天示範的這組室內機是透天型的。 - 電鎖/便當鎖
它並非明谷對講機的原廠產品，但在台灣的公寓或透天很常會看見它的蹤影。

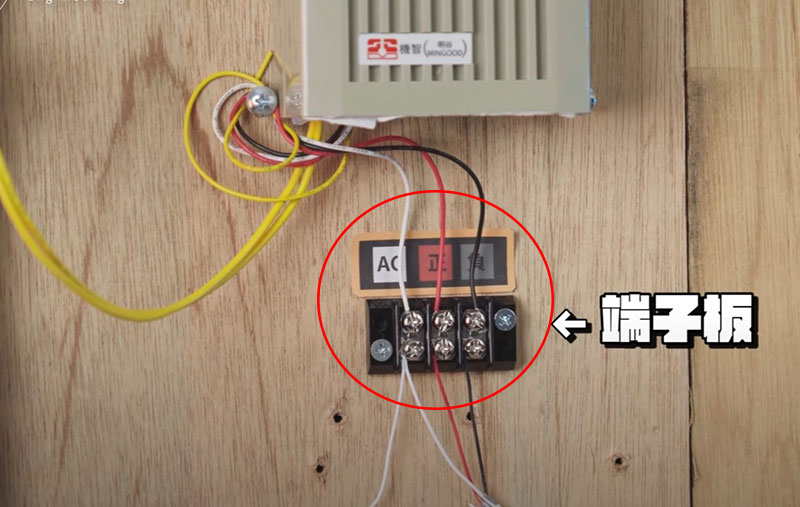

本次說明可以看到有很多的端子板做在展板上面，這是我們為了做教學，讓大家更清楚接線點的點位，故意把它做出來到展板上，本來這些端子板都是在機身內的喔!!
明谷對講機維修-【接線點說明】
進入狀況一之前，小羅這邊會額外加碼讓大家概念更清楚，雖然明谷對講機本身接線的線芯很多，但接線這件事其實沒有看到的那麼複雜，事實上它在我們接線的部分只分成”4”區塊。
1. 電源
2. 通話 3. 樓層
4. 開鎖
先知道以上這4個區塊後，待會我們要判斷明谷對講機問題點的時候，我們會更好知道可能是哪一個區塊的接線點或線路有問題。
課外補充結束後，我們就正式進入狀況一！
明谷對講機維修-【狀況一：話筒無聲】
以話筒無聲來說，我們可以先分為發話跟收話兩種狀況，發話等於我像別人說話，收話等於別人像我說話。以上無論是哪種狀況，我們可以先試著下面要講到的第一種排除方式。
對講機話筒無聲排除方式一：話筒交叉測試

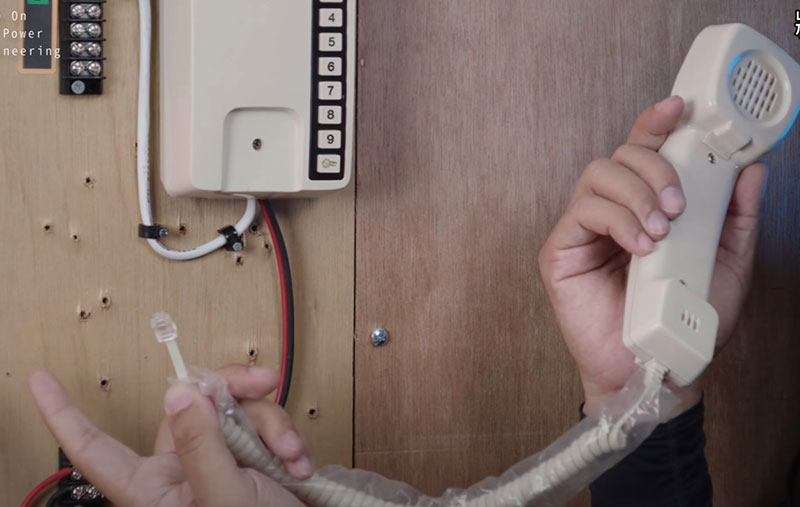

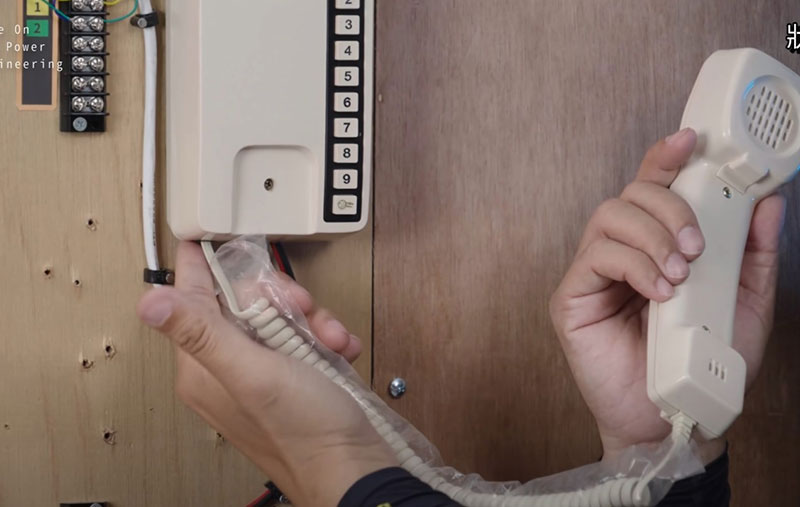

室內機話筒接線處它是做RJ11的水晶接頭
只要我們食指進去稍微扳一下，就可以拉出來

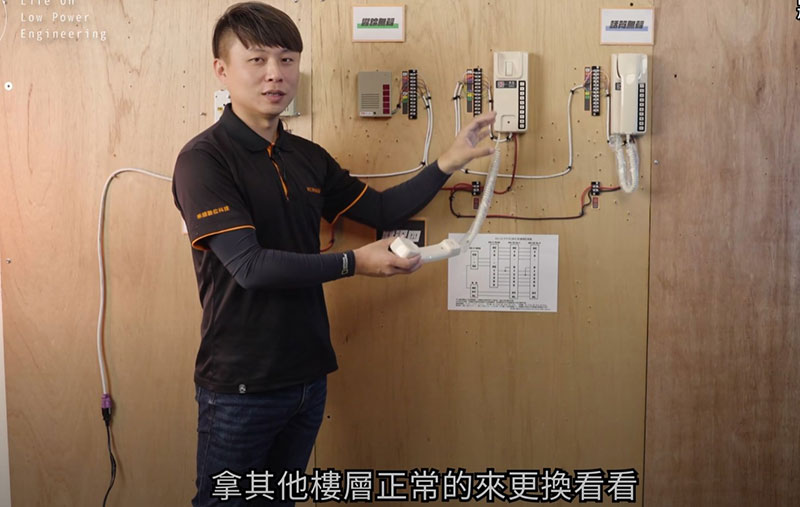

假設今天我們A話筒收發話功能不正常，那我們可以將其與其他樓層正常的話筒互換進行交叉測試，確定一下是不是話筒的問題，若確定是話筒的問題，基本只要購入一支新的話筒問題就解決了。
對講機話筒無聲排除方式二：勾鍵檢查

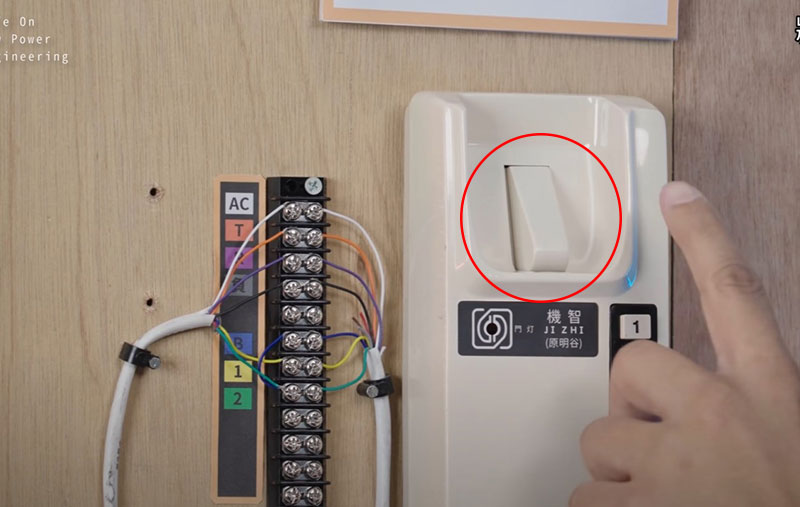

此勾鍵因為常常將話筒拿起及掛回，勾鍵裡面是有一個類似彈簧，久了它也會疲乏

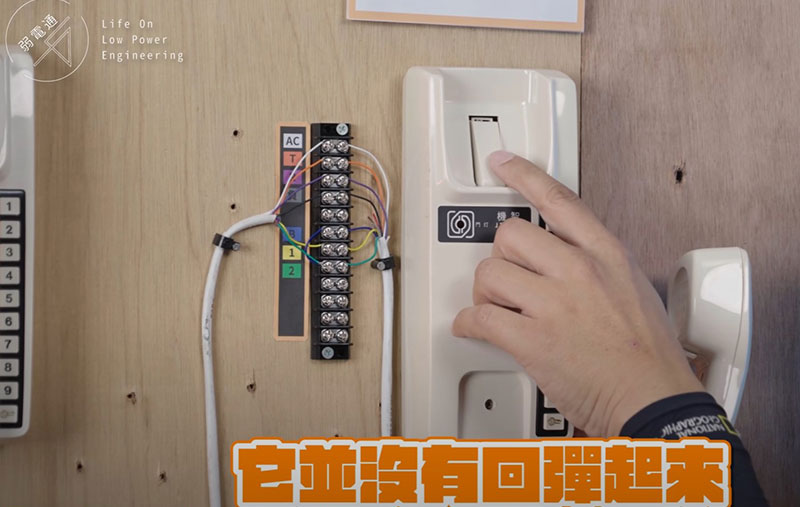

有一種狀況可能就是話筒拿起來之後，這個勾鍵並沒有完整回彈起來，就有可能照成講話時室外機聽不到的狀況。
對講機話筒無聲排除方式三：通話接點有無正常

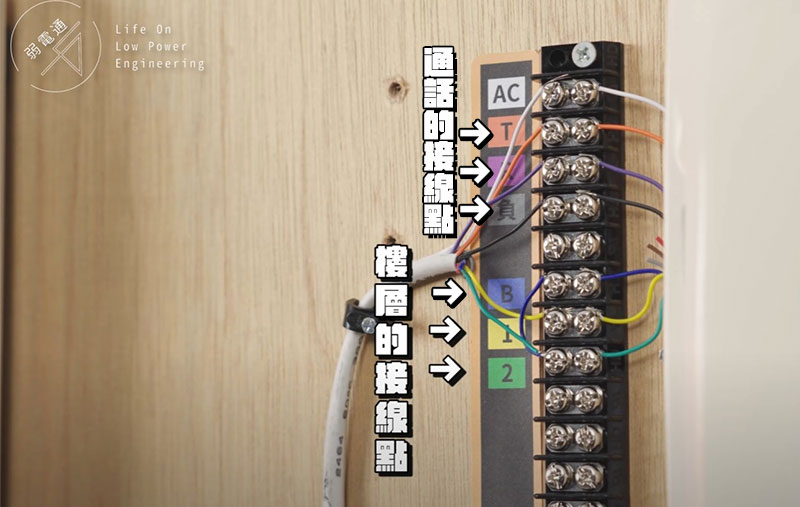

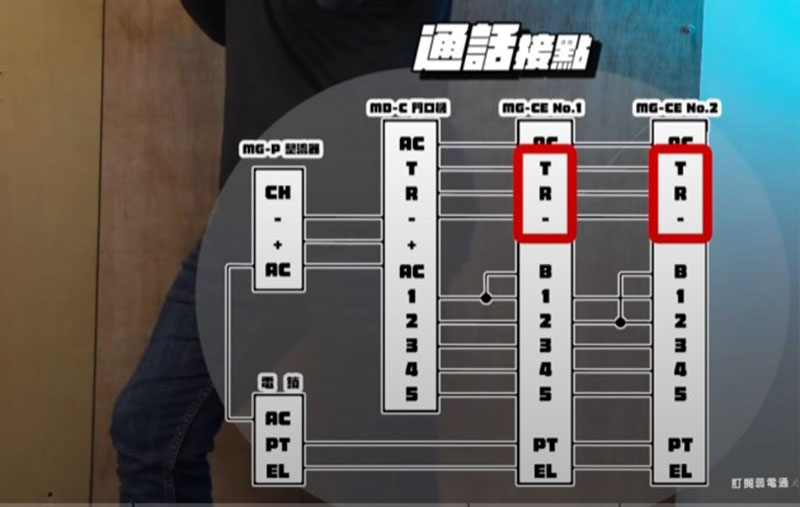

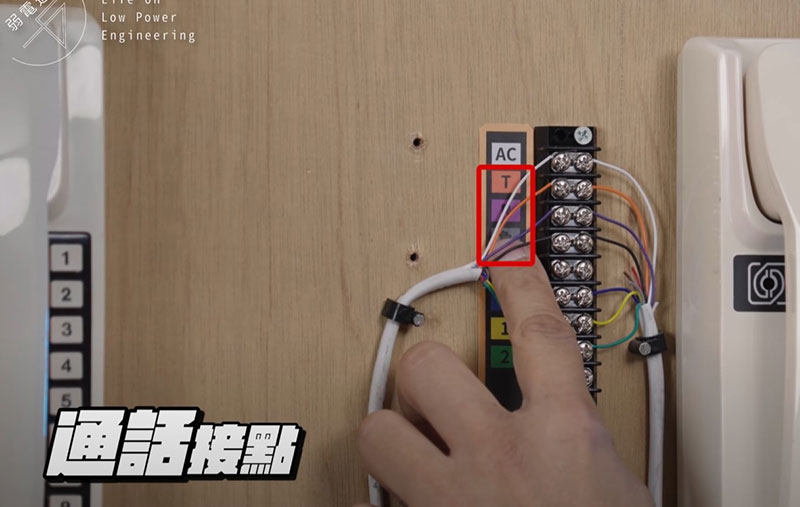

本次的狀況是話筒無聲，那我們接線端就要看到”通話”這個部分，也就是要看到T、R、負這三個接點。

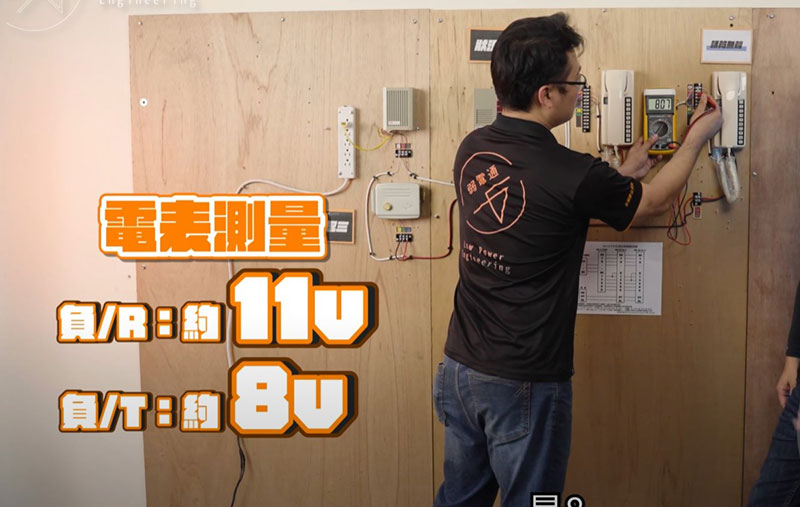

這時候我們就需要拿起電錶，轉到直流的檔位量”負極跟T”或是”負極跟R”，你會得到基本電壓的一個數據
若這邊一量，發現電壓沒有到你該樓層的話，可能就要往電源源頭去查修。

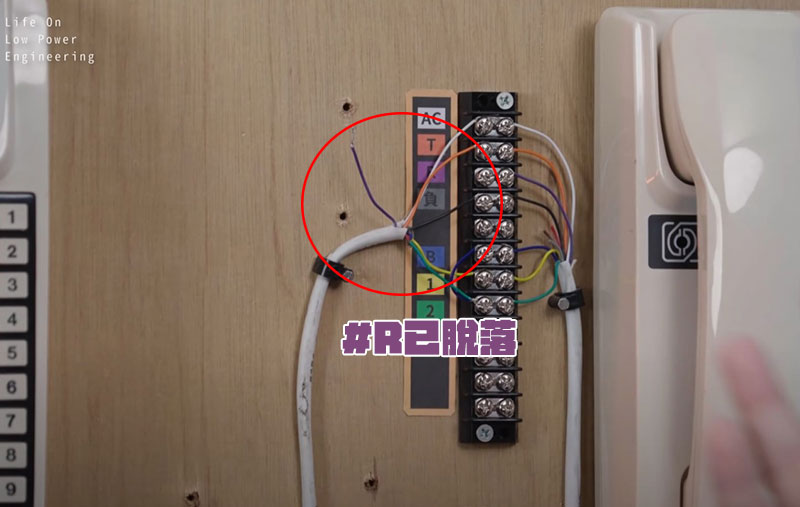

那我們也實際測試若把”R”接點的線路拔掉，來假設我們R的接點是沒接近來，會是怎樣的情況？

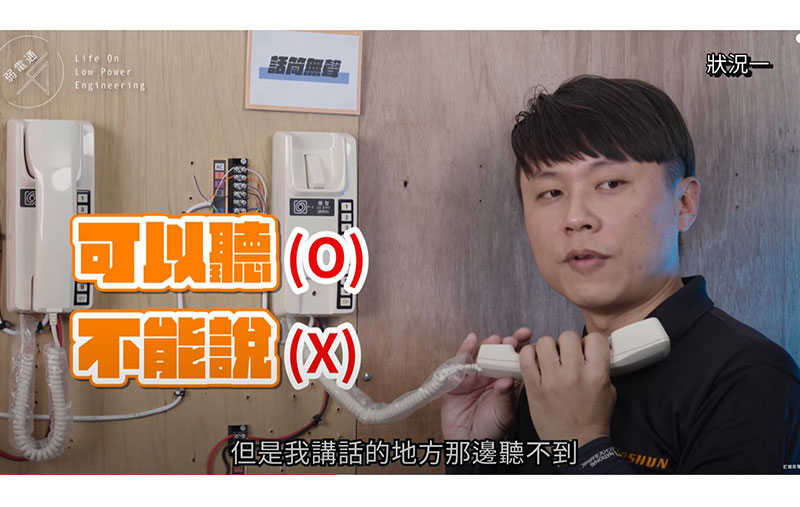

實際把R拔掉後，會發現無法對著門口機發話，但能聽得到門口機的聲音。
反過來，今天是”T”的接點沒接進去，就會變成可以對著門口機發話，但無法收到門口機來的聲音。
(*以上我們都假設現場對講機線路為正常情況)
明谷對講機維修-【狀況二：響鈴無聲】
對講機響鈴無聲排除方式一：確認AC電源是否接好

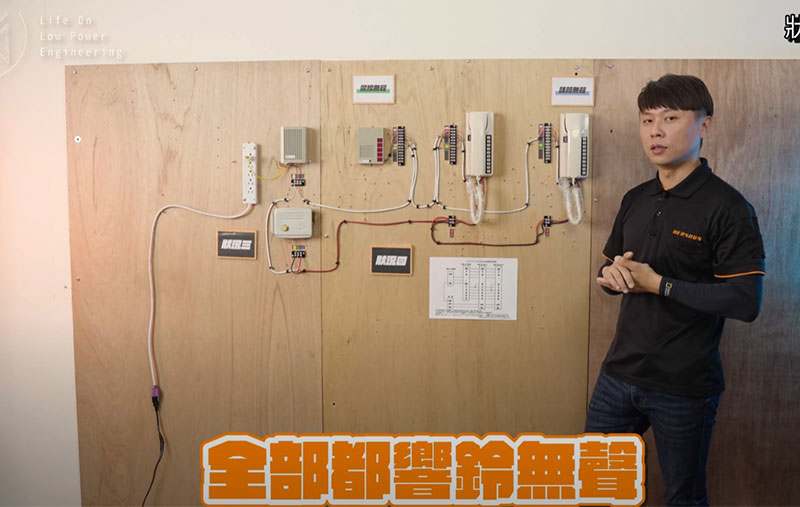

所謂的響鈴無聲，就是我們去按各樓層，各樓層聽不到響鈴的聲音。那這種狀況分為兩種，第一種是全部樓層都響鈴無聲
那你可能要先往整流器/電源的方向去查，因為很有可能是AC24的電源供應不正常。

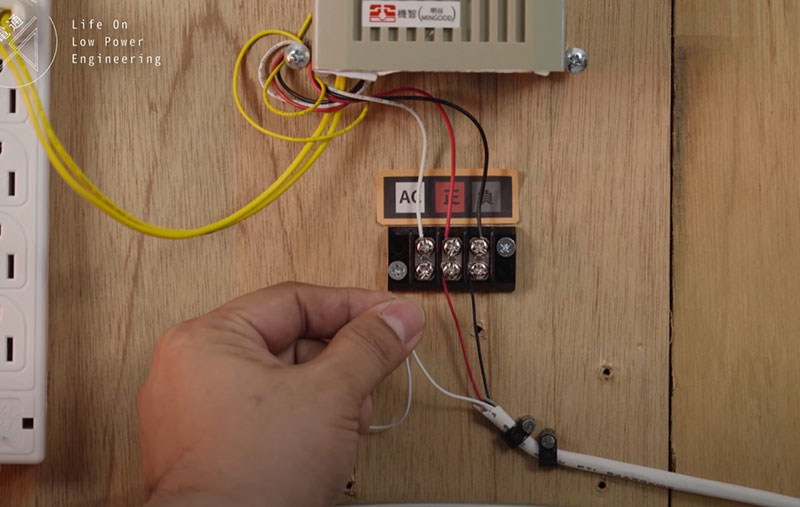

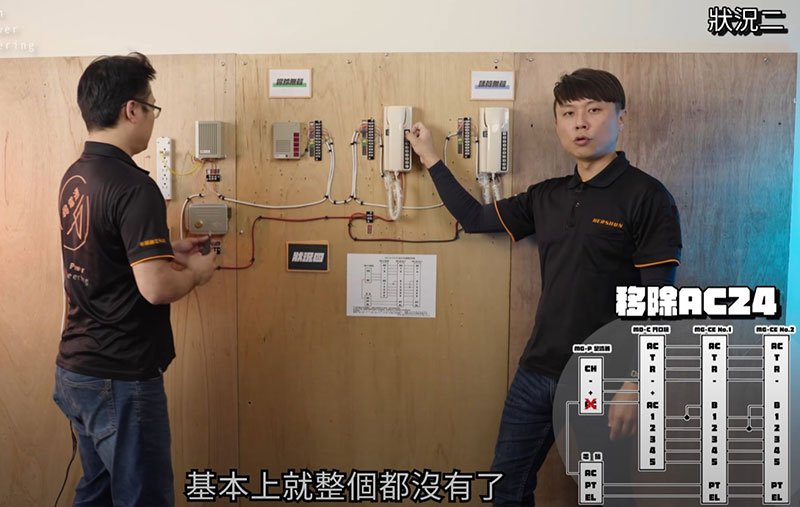

那我們實際模擬狀況，我們把AC的電源接點脫離掉，看看會發生什麼狀況？
那會發生我們直接去按門口機或室內機，響鈴都沒有聲音。
對講機話筒無聲排除方式二：話筒交叉測試
接下來是另一種狀況，與上述不同，假設是只有一樓的室內機不能響鈴。

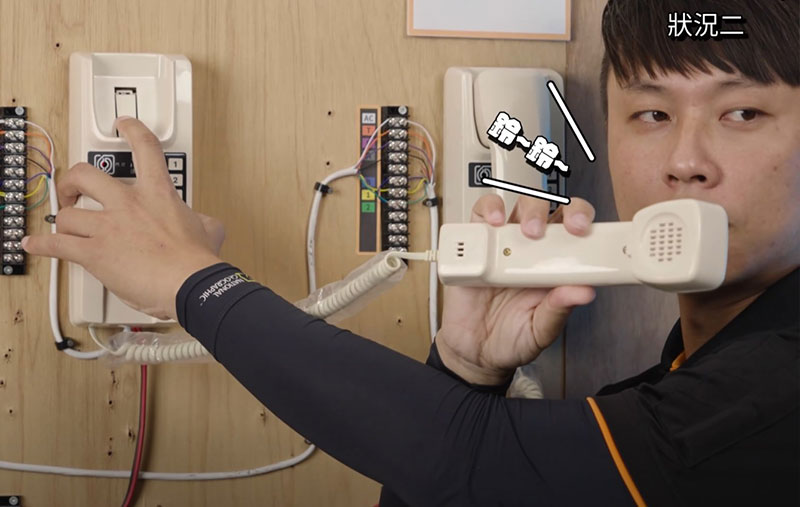

那首先我們先來看話筒，您可能會很好奇跟話筒有什麼關係？其實響鈴發出聲音的位置是從話筒發出來的！
所以話筒本身有問題.產生故障，基本上也不會有響鈴的聲音了。

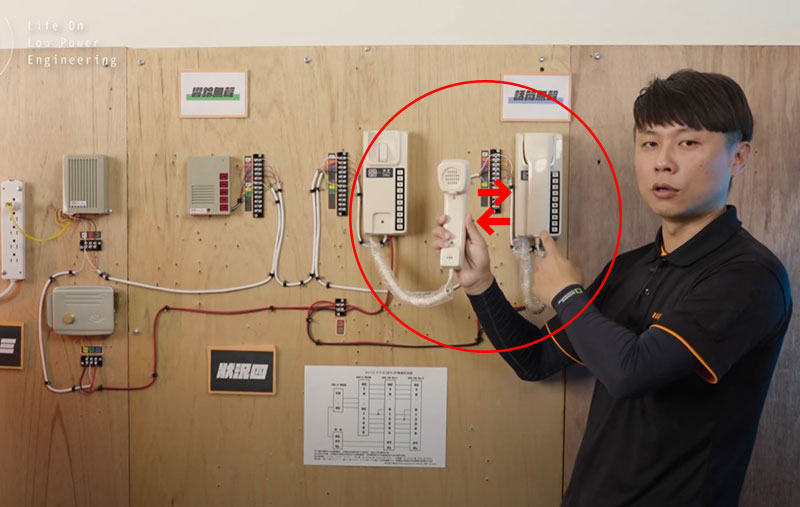

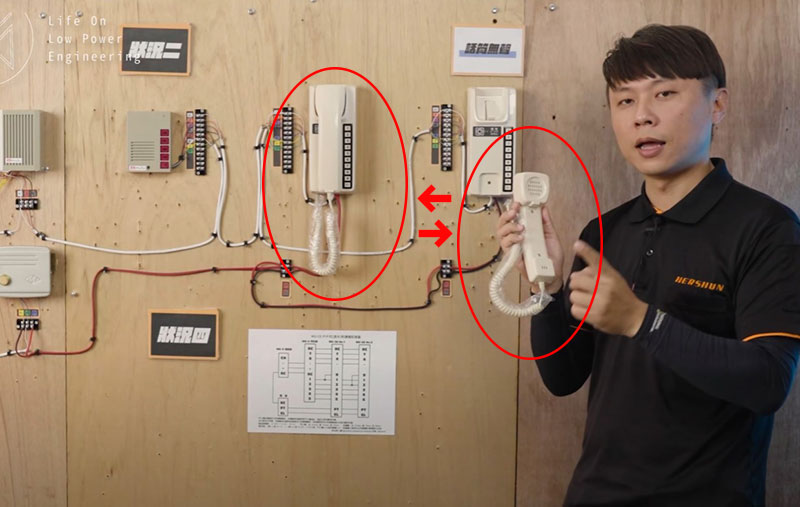

那我們一樣能先拿別樓層正常的話筒與故障話筒互換，來判斷問題在哪裡。
對講機話筒無聲排除方式三：勾鍵檢查

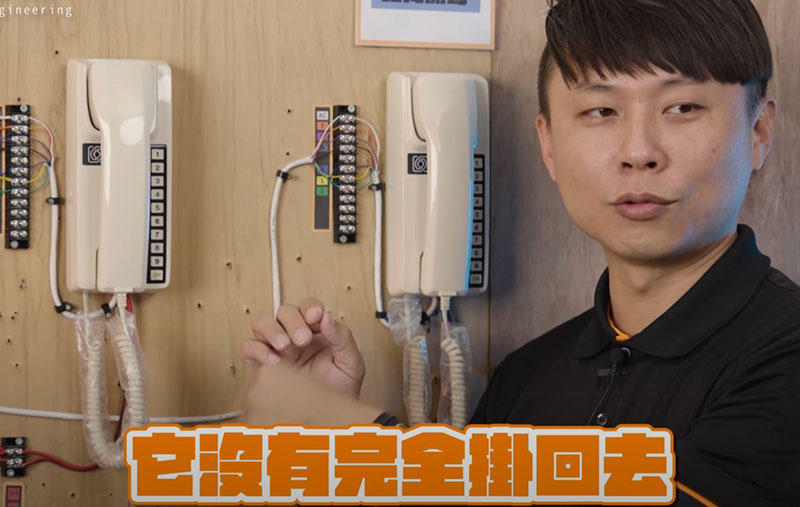

第一種狀況我們也有提到勾鍵，那剛剛的狀況是話筒拿起來，勾鍵不會完全彈起，到了狀況二則是相反，若將話筒掛回去時，勾鍵沒有完全掛回去，也會導致響鈴無聲喔！
那遇到是這個問題該怎麼辦呢？您可以選擇更換這個勾鍵或是上網買一台室內機直接更換。
對講機話筒無聲排除方式四：樓層接點有無正常

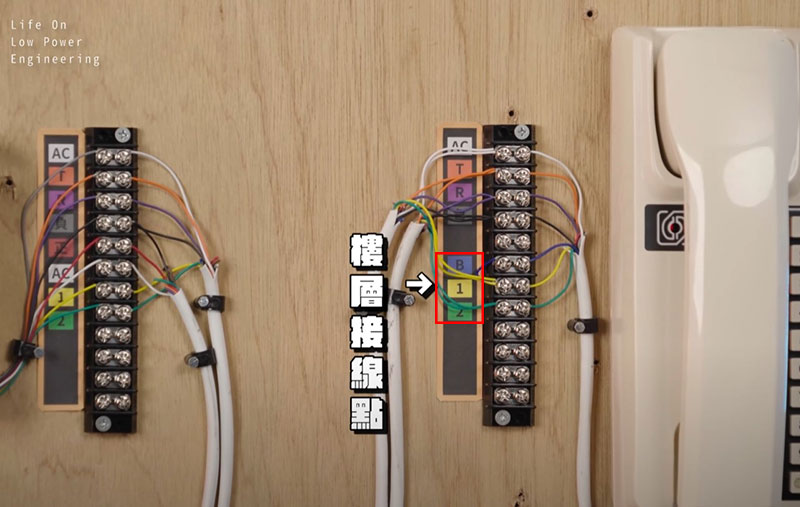

我們要注意的接點為B、1、2(樓層有幾樓就會有幾個接點)

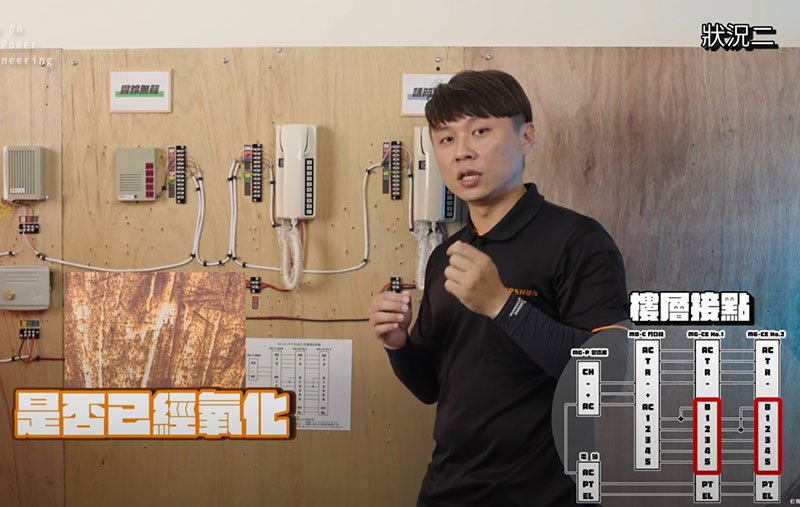

假設今天是1F的室內機突然響鈴無聲，那我們就可以去看一下1的這個接點是不是氧化了?
如果氧化的情況下，我們就把原本的接點線剪掉，重新剝線重新再接一次！
如果接完之後還是不行，那基本上您懷疑的方向就有可能是對講機整體線路有問題，那小羅認為更換整體的對講機線路已超過DIY範疇，建議找專業的弱電廠商來協助重新佈線較為妥當。
那以上四種方式都測完了，您還是找不到問題點，甚至想往室內機上去找問題。那我們認為您非常有實驗精神，您可以去別樓層將正常的機子跟有問題樓層的機子交換使用。
明谷對講機維修-【狀況三：無法開鎖】
此狀況確實是最常遇到的狀況之一，這問題也特別讓人困擾，本來在樓上按一個鈕就能開門，變成要從4樓跑到1樓才能開門，這不是很麻煩嗎？
對講機無法開鎖排除方式一：AC電源輸出是否正常

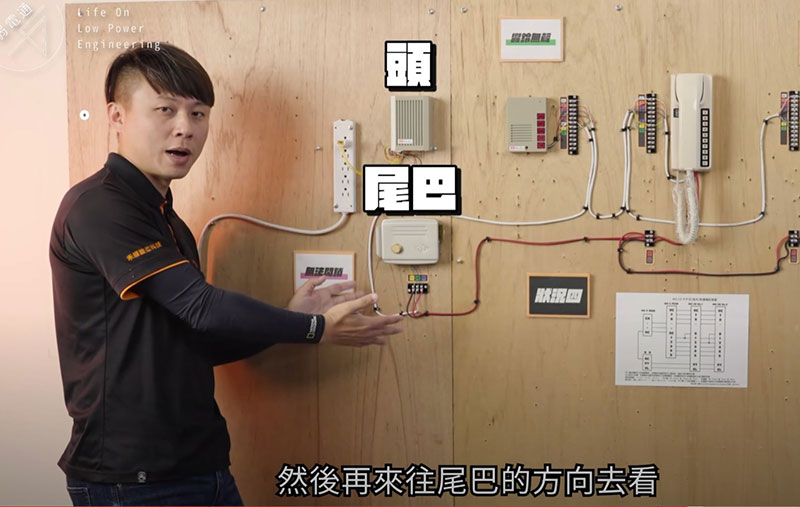

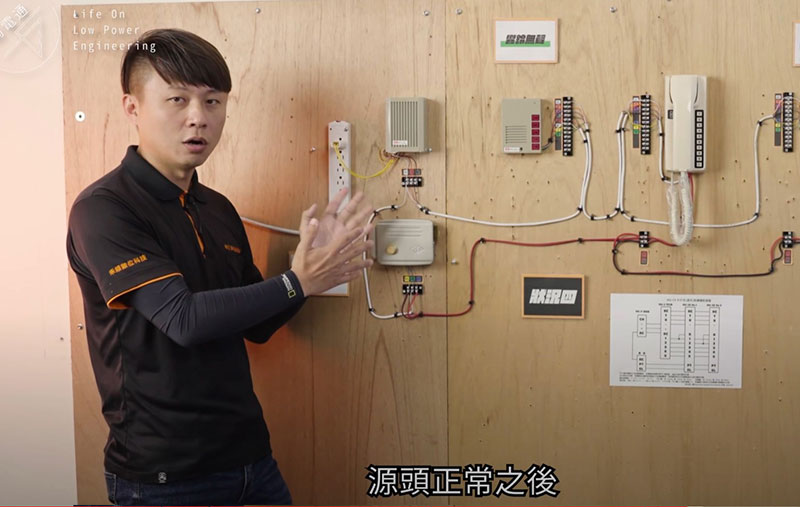

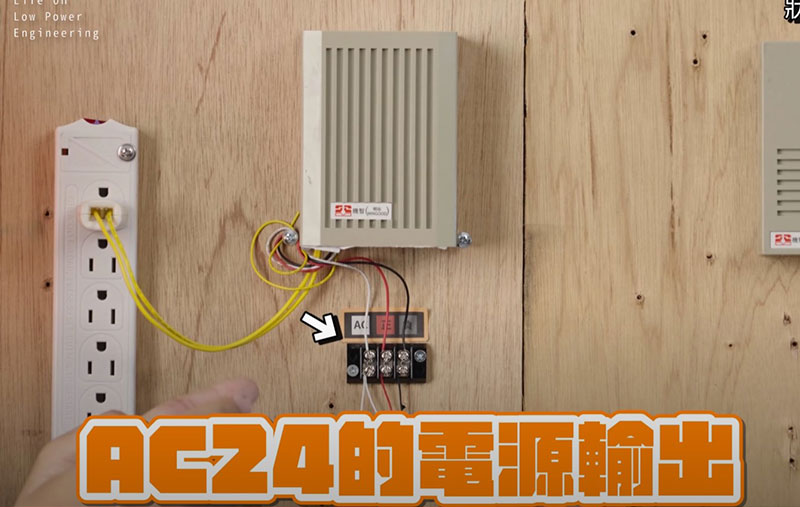

首先我們建議您拿起您的電錶，再整流器這邊確認AC24的電源輸出，到底有沒有正常？源頭確認正常後我們才去找別的可能性。
對講機無法開鎖排除方式二：電鎖內接點確認

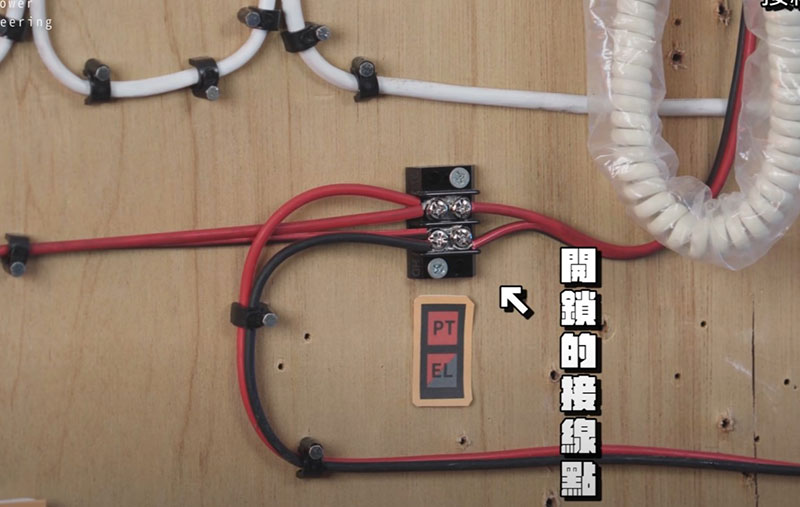

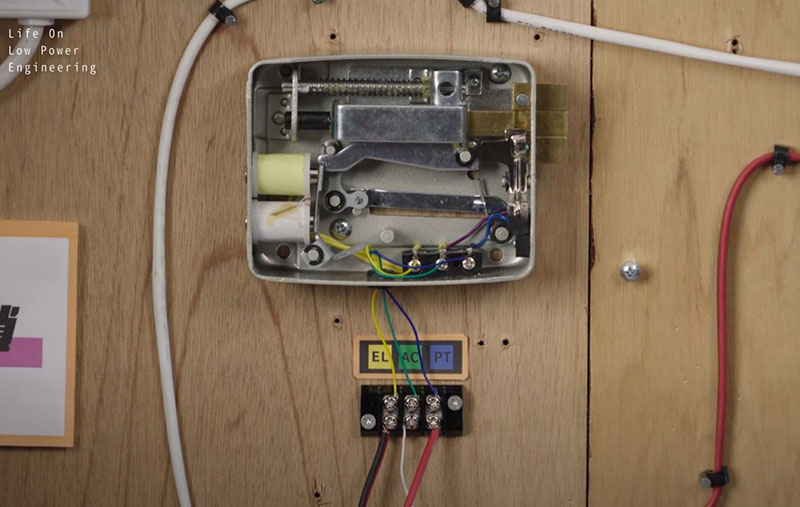

首先我們把電鎖外蓋拆開，找到EL和AC點位，使用電錶去量(檔位記得要轉為AC檔位)，然後從室內機按開鎖動作，來確定有沒有得到完整的AC電源。
如果有，有可能就是電鎖壞掉了，就建議您可能將整個電鎖換掉，如果沒有，我們再往下一步查下去。
對講機無法開鎖排除方式三：室內機與接點確認

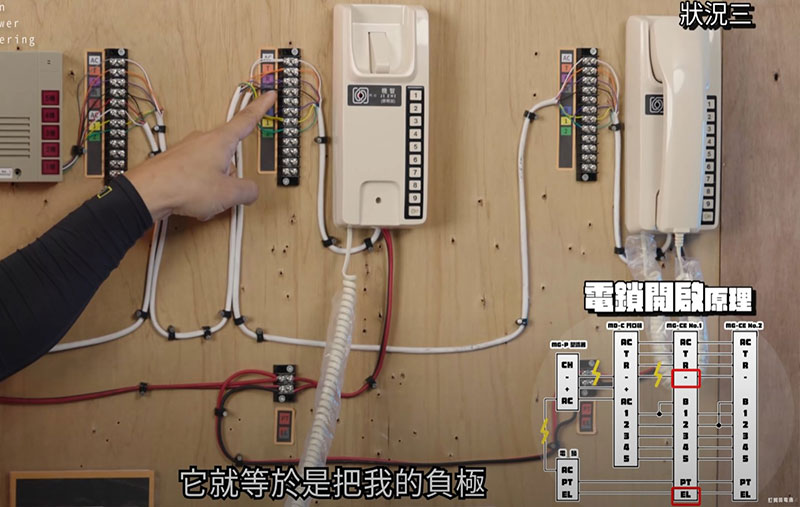

當我們按下室內機開鎖按紐時，就代表將負極與EL接點直接做導通的動作。然後讓AC24的電源透過其中一芯線來到電鎖這個地方進行開門動作。

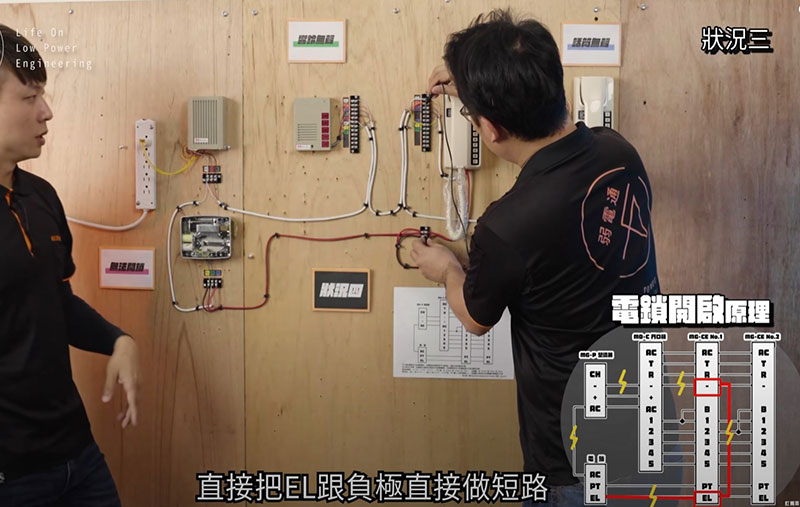

那這邊我們直接準備一條可以短路測試的線，直接把EL跟負極做短路
這個動作等於是跳過室內機來導通至門口機，若導通下去電鎖會開，那此處兩個接點就等於沒問題

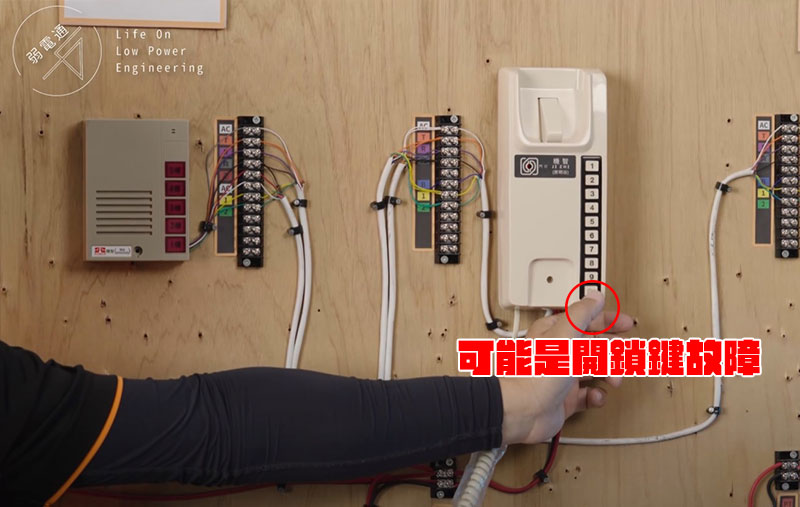

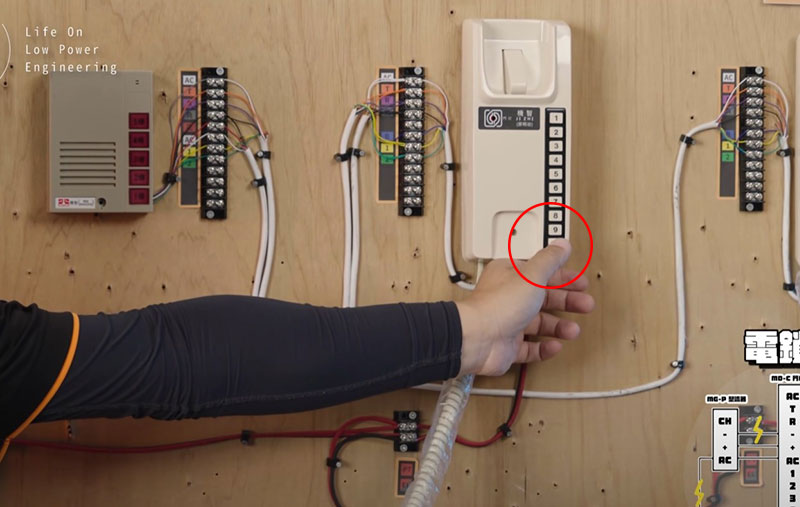

問題可能就出在室內機的開門按鈕上。
如果有能力可以自行更換這個按鈕，若比較沒把握就是先用別樓層正常的室內機來交叉測試，確定有問題直接買一台新的室內機最快。
明谷對講機維修-【狀況四：門位開關】

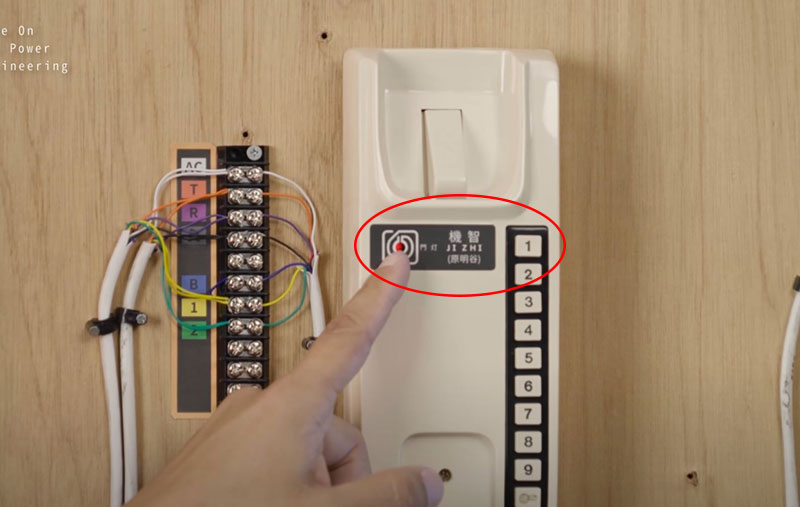

首先我們先看到室內機這邊，我們將話筒拿掉會發現有個紅燈亮著，這個燈亮著只代表一件事，就是您現在外面的門是開啟的狀態。

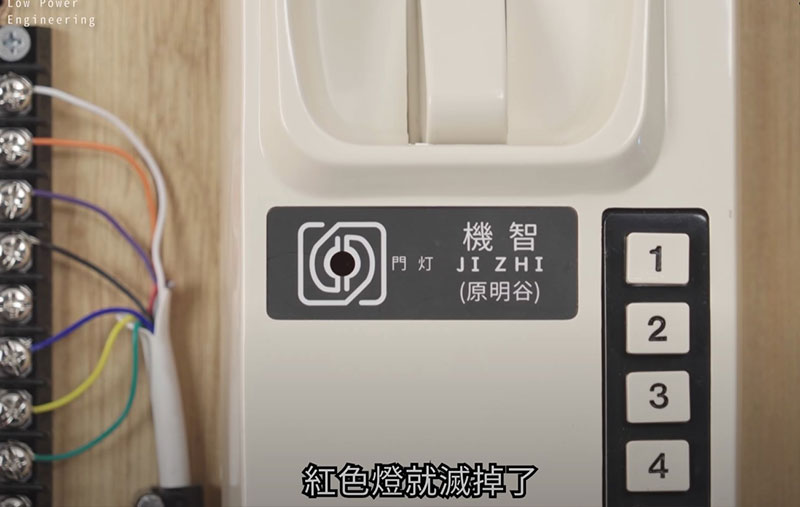

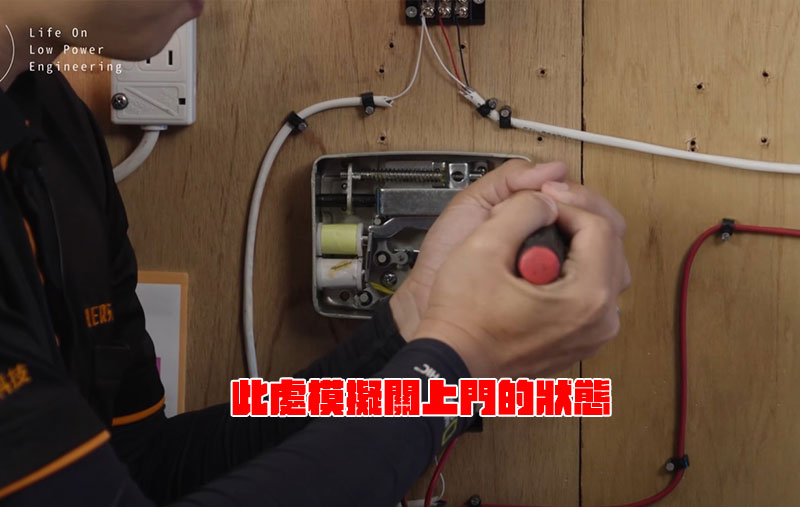

這邊也可以模擬門關起來狀況，就會發現室內機的燈熄滅了。
所以說今天室內機的燈亮起了，要嘛就是你的門沒關上，要嘛就是便當鎖門衛的感應可能有問題。
基本上這個狀況會比較偏向便當鎖身上，對於室內對講機的使用上就較無問題。
以上就是本次與各位分享的4種明谷對講機故障的常見狀況，不知道有沒有幫助到大家呢？
