對網路建置而言,網路水晶頭是一項重要配件,不管網路線品質再好也不能忽略配件的重要性,網路水晶接頭的品質也會影響網路線是否能完整發揮效能。今天主角是穿透式水晶接頭,品質佳的穿透式水晶頭不僅能提高網路穩定性,更能提升數據傳輸速度。本文會介紹4個穿透式網路接頭較不為人知的小知識,包括和傳統網路水晶頭的差別、彈片比較、為何要鍍金等等,幫你更了解它!
1.穿透式水晶接頭和傳統網路水晶頭差異?
- 傳統網路水晶頭:退絞要退到一定的距離,比較難組裝,實務上組裝時間要比較久,而且通常測試成功率會較低。
- 穿透式網路水晶頭:外觀較美觀,線位比較容易看得到、比較容易組裝,縮短施工時間。而且可以不用退絞退太長,退絞越短,裡面結構破壞越少,所以測試值也會比較穩定,用專業測試儀(例如Fluke)驗證的成功率比較高,網路傳輸品質也會比較好。※進一步了解:福祿克Fluke網路測試器功能
2.穿透式水晶頭的彈片直的、彎的有何差別?
穿透式水晶頭常看到有兩種款式,一種的彈片是直的,另一種是彎的。
(1)直的水晶頭彈片比較常見,但容易勾到東西而折斷,一般直式彈片大多可以耐彎折20次,但會隨著時間產生變化而下降。
(2)圓弧型的彎彈片會被設計出來,是因為使用者經常反應直的彈片容易勾到斷掉,因此研發設計成弧形較不會勾到,減少斷掉情況,延長使用壽命。

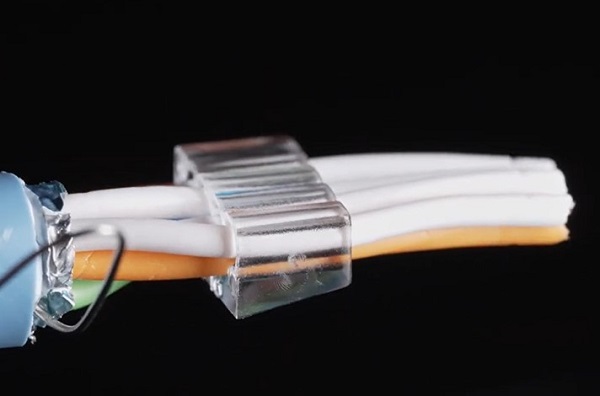

3.為什麼Cat 6A水晶頭要做成上下排?
網路水晶頭製造有本身的國際標準規範要求要有一定的寬度,而因為Cat 6A的線都比較粗,大多是22~23AWG,如果8條線放在一起,線芯比較厚的情況會根本放不進固定的寬度,所以為了讓大家可以方便組裝,就讓裡面的線孔錯位,這樣做也能增加線路品質。
4.為什麼穿透式網路水晶接頭的接觸面上要鍍金?
其實穿透式水晶接頭的接觸面本身是銅底材,裡面的原素材叫做銅合金,會鍍鎳再鍍金,因為鍍鎳能提高抗氧化性,而鍍金處理後的傳導性會比較好。
一般常見的鍍金厚度是30μ跟50μ,使用這樣鍍金厚度的原因是在國際規範有個插拔測試的標準,為了符合這個標準而採用的。但是一般人肉眼無法判斷是否符合標準,必須用專業的測試儀器來檢測數據才行。
加碼教學:穿透式水晶頭DIY施作方法
【弱電通】手把手教你DIY!穿透式水晶接頭安裝分享教學
如果手上還沒有工具不知道要去哪裡買,這裡也提供我們教學影片中使用的相關工具給大家參考。
弱電通賣場:穿透式水晶頭網路工具組 (另有單品賣場)
【工具組內容物】
- Cat.6 穿透式水晶頭*135
- 7.0mm內嵌式透明護套 *135
- 剝線器*1
- 斜口剪線鉗*1
- 壓接工具*1 直立式雙柄穿透式水晶頭壓接鉗
結語與延伸資訊
通過以上介紹的小知識,相信你已經對穿透式網路水晶頭有了更深入了解,想嘗試自己DIY網路接頭的話,記得注意選擇適合的穿透式網路水晶頭、正確裝配並維護,以確保網路連接的穩定性!
※特別感謝:卓新工業,協助提供穿透式水晶接頭相關資訊介紹。
