Toggle住家/家庭監視器安裝案例全紀錄

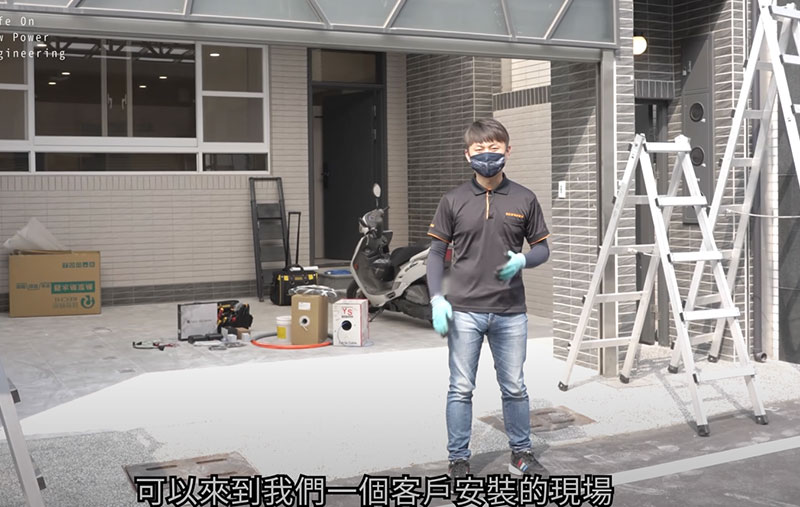

小羅又來出任務了,常常跟大家分享監視器知識以及在棚內拍過監視器的安裝流程,今天剛好有機會來到住家案場現場
(也感謝客戶同意讓我們進行家庭監視器安裝的拍攝)
一步一步地讓大家看看我們禾順數位科技在家庭監視器安裝上的過程,從拉線、接線、裝機到設定都會讓大家在這兩篇文章看個過癮!喜歡DIY的朋友千萬不要錯過喔!
【本次住家/家庭監視器安裝 材料&工具介紹】 | |
1. | Cat.5e網路線 →監視器主機跟客戶現場數據機連接用 |
2. | Cat.6 網路線→ 23AWG、監視器影像訊號線 |
3. | 電源線→提供給監視器電源 |
4. | 拉線膏→拉線過程要順利不能沒有它啊!! |
5. | 通條→本次線路都會走現場的預埋管,所以需要通條來協助 |
6. | 監視器專用主機 |
7. | 監視器攝影機 |
8. | 監視器用變壓器 |
9. | 監視器防水盒→幫安裝在戶外的監視器做收線防水 |
10. | 電源排插(延長線)→防止負載過高或是短路,此安全插座會有個停損點 |
11. | HDMI訊號線→將監視器主機與電視連接 |
12. | BNC絞線傳輸器→網路線連接訊號接線用 |
13. | 各類電源接頭 |
14. | 網路水晶接頭 |
15. | 電鑽.網路壓接鉗.斜口鉗等各類手工具 |
看更多監視器線材相關文章:監視器線材種類說明,不同監控環境要這樣挑線材! |
家中監視器安裝前的確認步驟

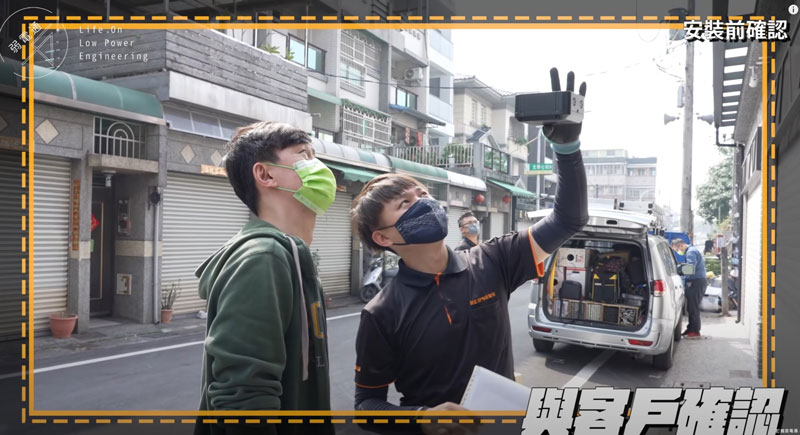

進入監視器安裝流程前,我們會和客戶再次確認每支監視器安裝位置,大概的線路走法,監視器主機放置位置、監視器鏡頭角度會怎麼架設等等。
以上完成後才會正式開始監視器安裝的工程。

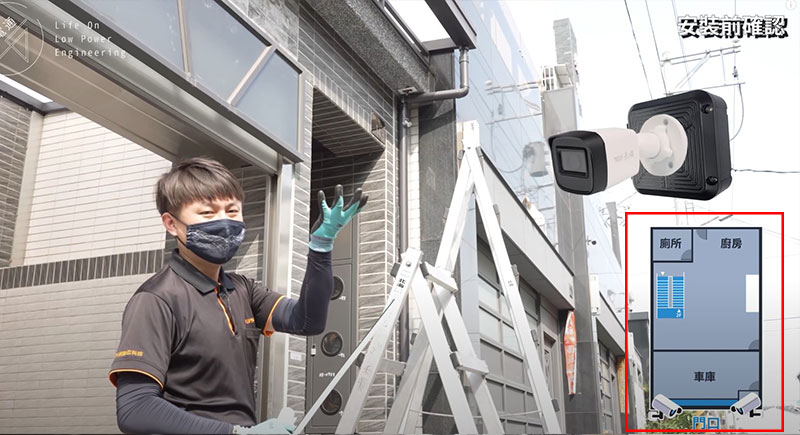

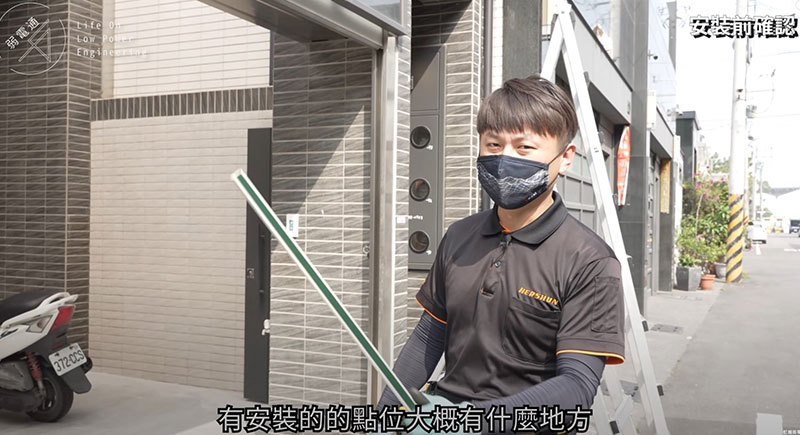

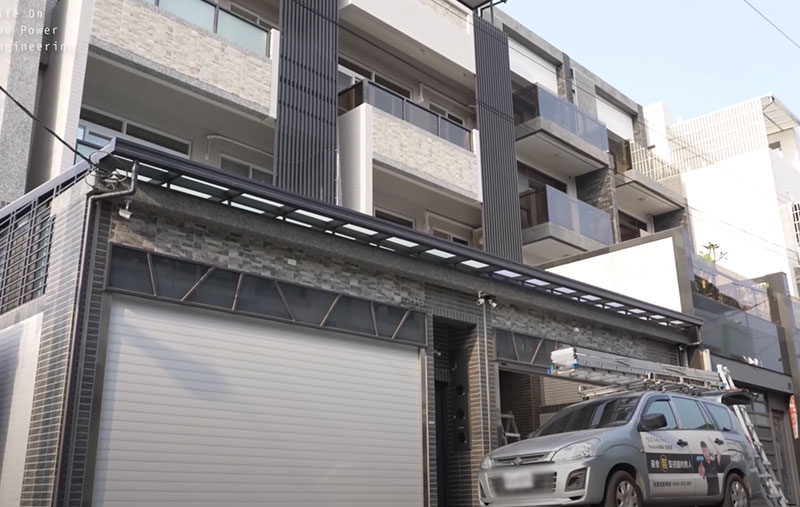

那這邊也先跟大家說明現場情況,以及監視器攝影機安裝點位有哪些地方,預計會怎麼做監視器安裝。

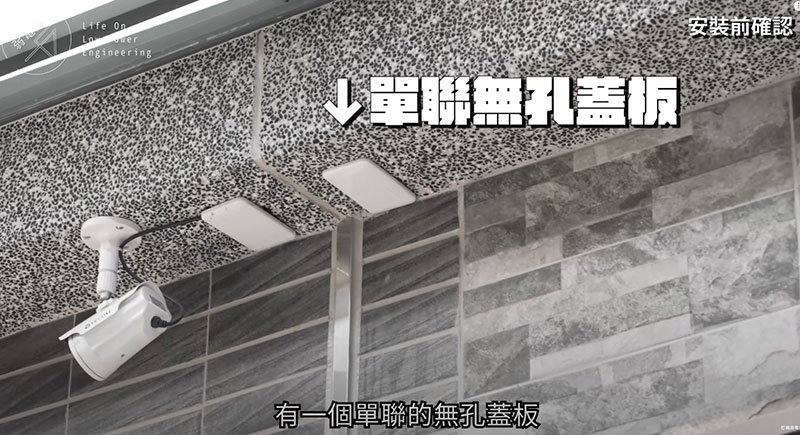

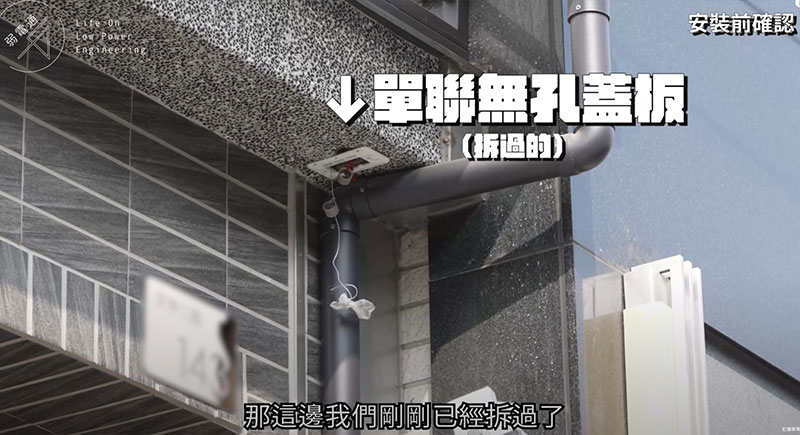

首先我們看到房子門口,門口兩側皆有一個單聯無孔蓋板,那拆開來會看到裡面有預埋管線,並且有留好水線
這裡可以推斷是房屋建造時留給監視器拉線的管路位置,那我們會在這裡安裝兩支監視器攝影機。

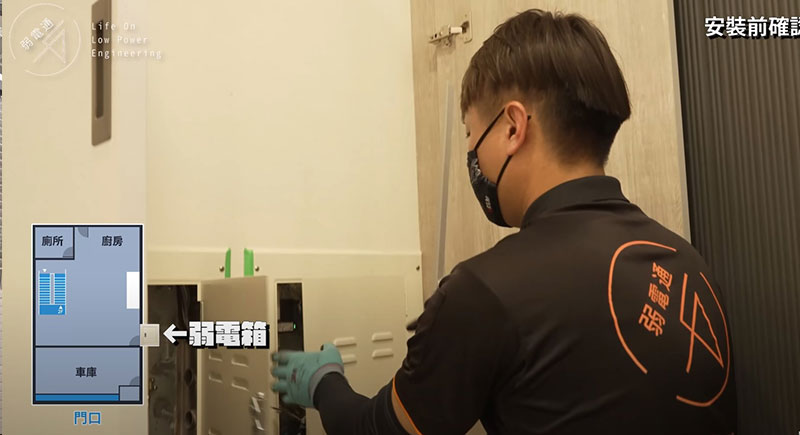

接下來我們屋內看一下,一進門就會看到客戶家中的弱電箱,我們講正常的情況下,它房子外面的管路不管怎麼走怎麼繞,最終都會回到弱電箱(絕大多數的情況下)

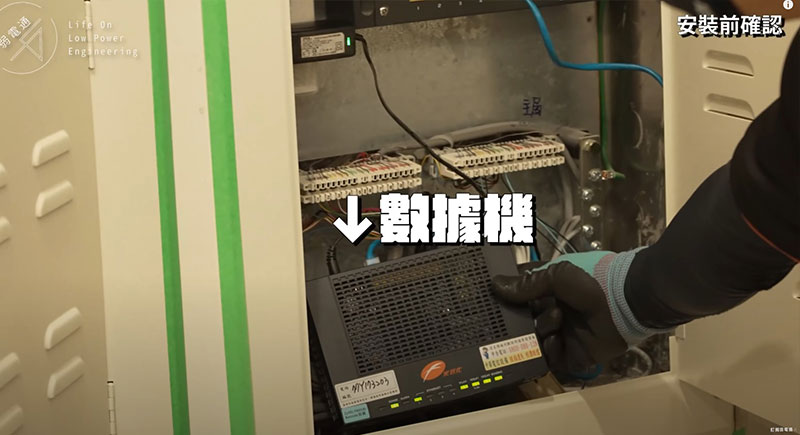

我們會在弱電箱的位置做一個接線跟過線,各位可以看到該客戶的數據機就放置在弱電箱中。

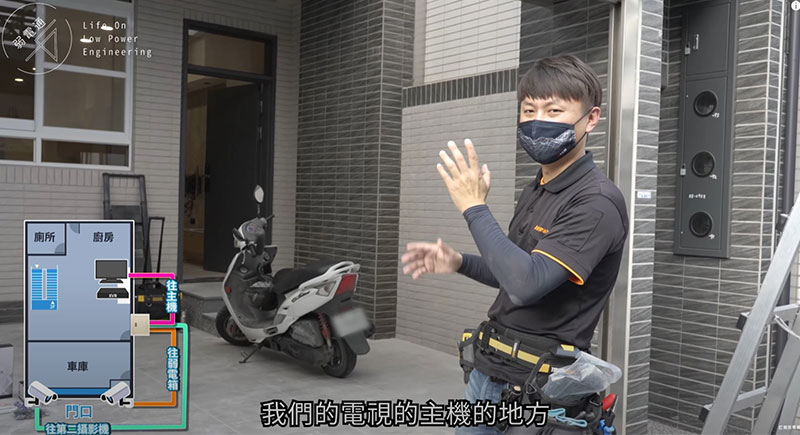

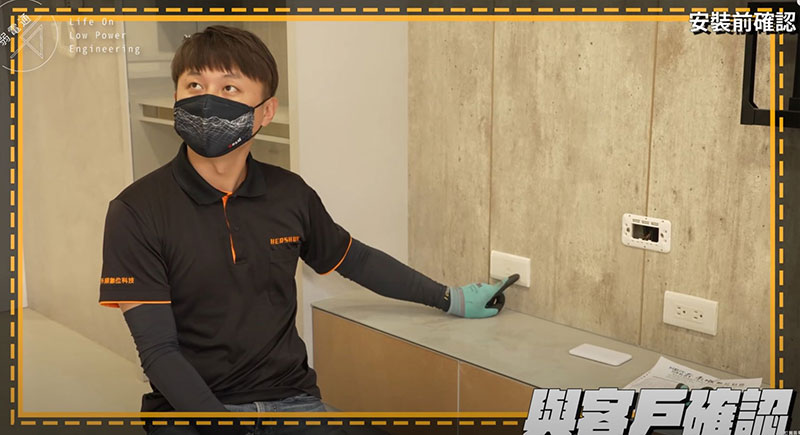

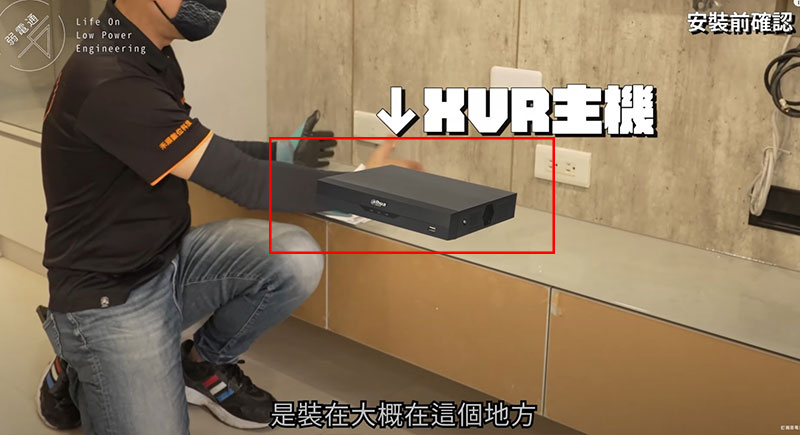

那剛剛與客戶事前確認時,也確認了家中監視器主機要擺放的位置,會將監視器主機擺放至電視櫃,位置請看下圖。
相關文章:監視器安裝主機散熱要注意!監視器主機過熱的3大原因

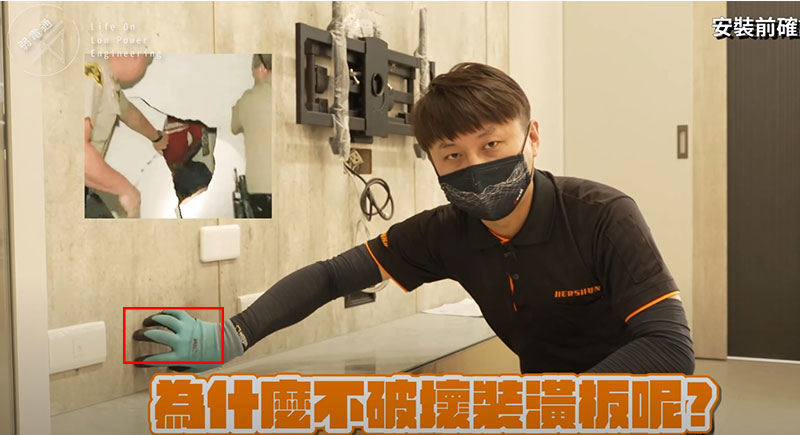

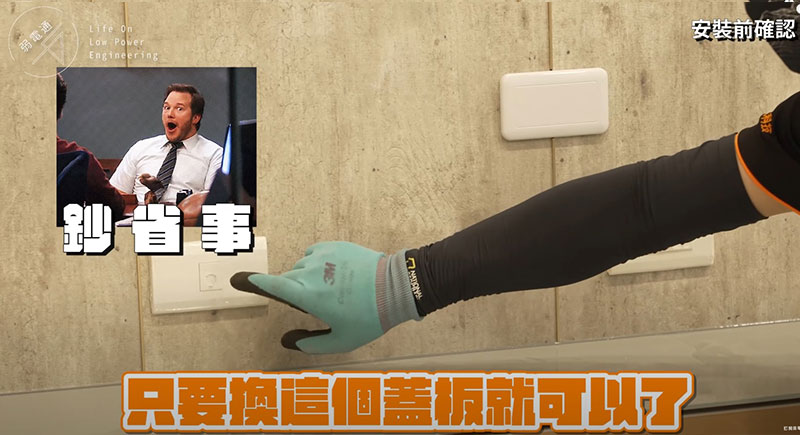

那監視器主機端這邊跑線,我們會希望能從蓋板挖孔去出線,而不是破壞裝潢板

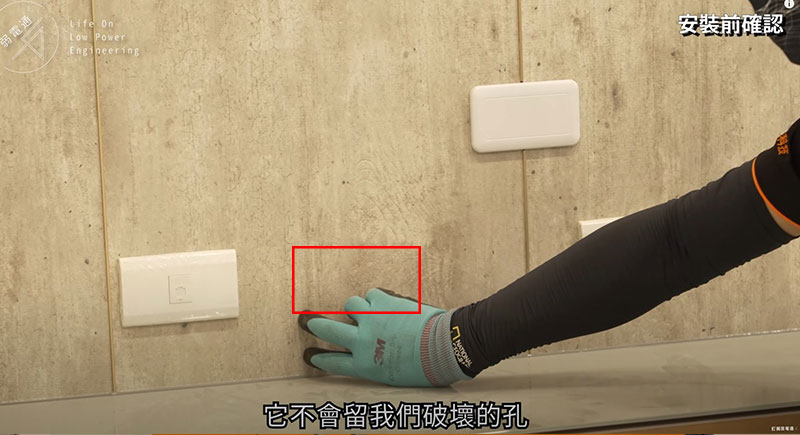

因為不破壞裝潢板的話,假設以後監視器沒有要用了,線要抽掉,屆時它裝潢板上面不會留下我們破壞的孔,只要更換蓋板就好。
那以上就是安裝前的規劃確認,讓我們進入拉線階段吧,GOGO!

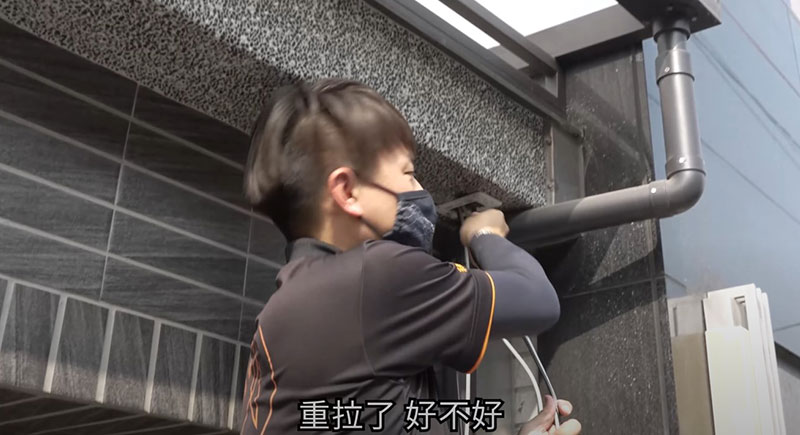

監視器安裝步驟1【門口監視器攝影機位置拉線】

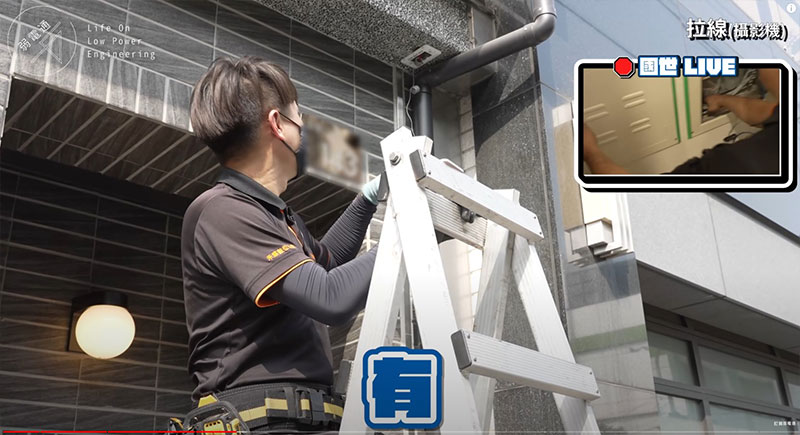

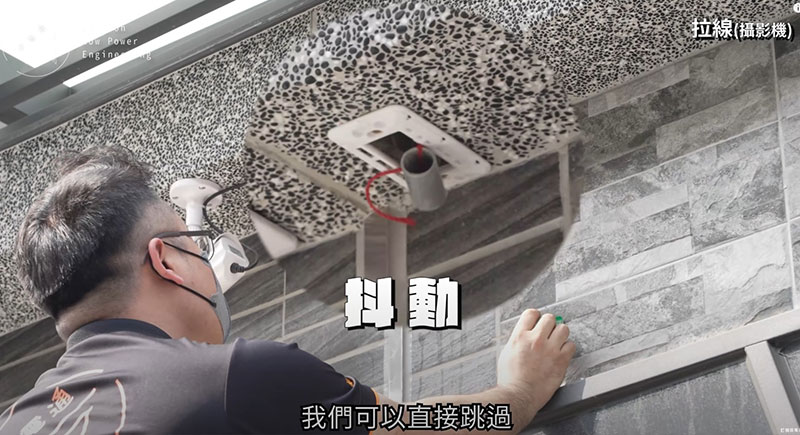

首先我們先確認客戶家門口預留的水線到底有沒有通,這邊就是看戶外的水線有沒有互通
跟是否是拉回弱電箱內↓

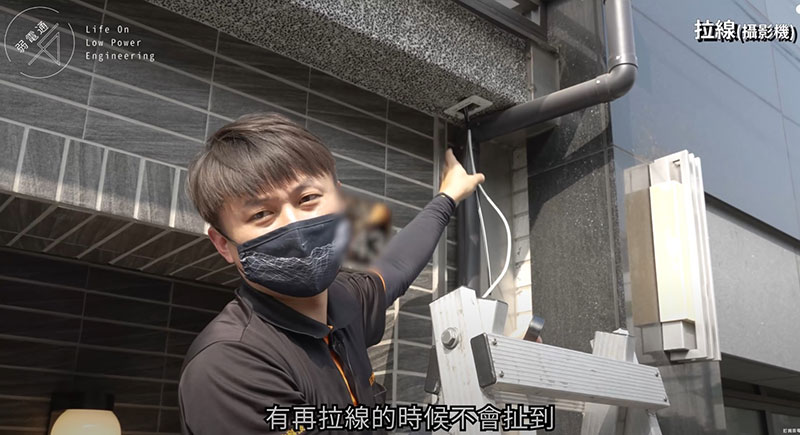

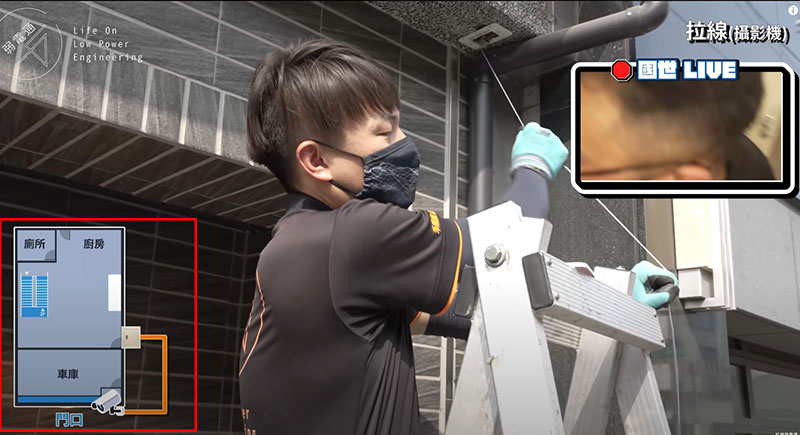

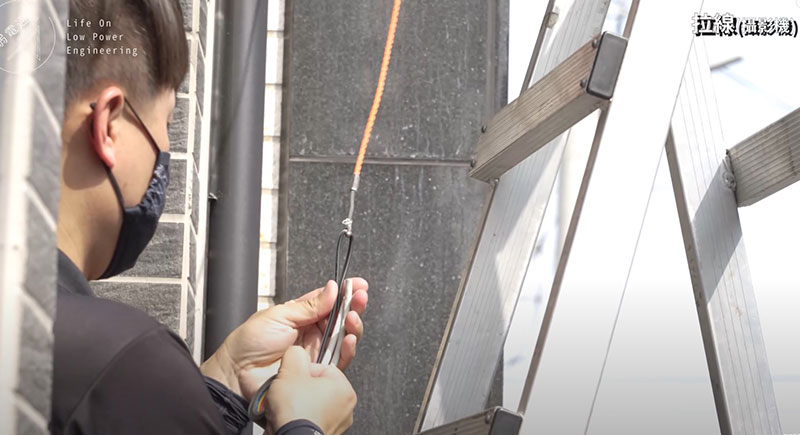

確認完畢後,就可以拿我們的通條綁原來的水線來過線,過完線再綁線回拉,
弱電箱的通條綁上水線,在外面的人就負責將水線抽回來,抽到通條出現為止。

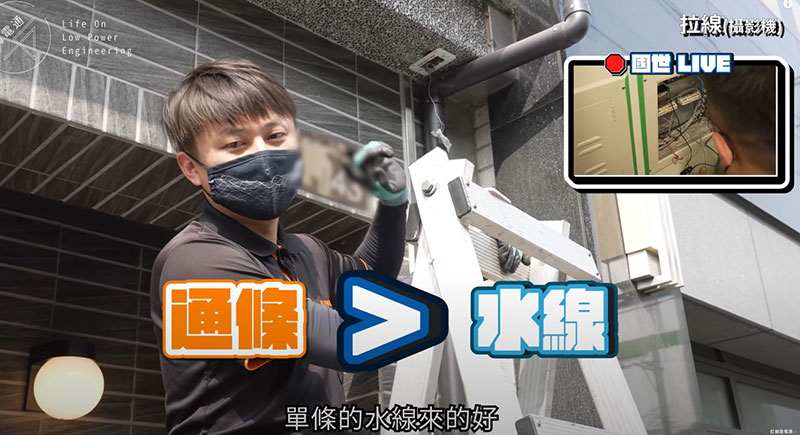

不直接使用水線拉線的原因是通條本身的耐拉性還是高於水線很多,這樣做也比較保險。

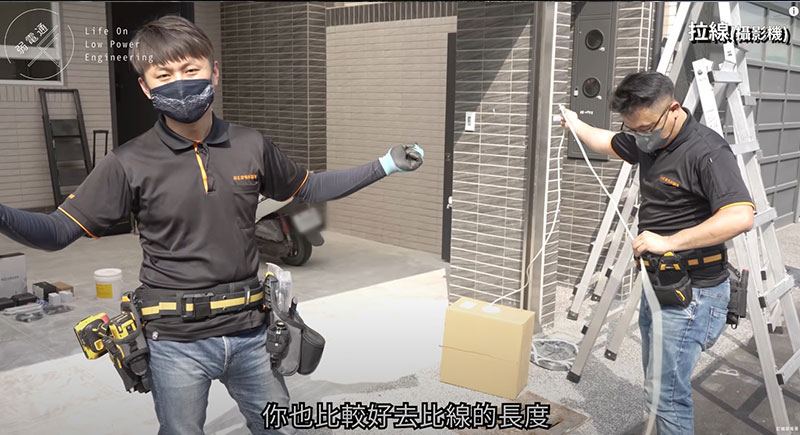

將水線拉出來後,我們就可以用水線去跟要拉的網路線比長度,這樣就知道這支管需要的線有多長。
接下來將要拉的線路綁上通條,進行拉線作業。

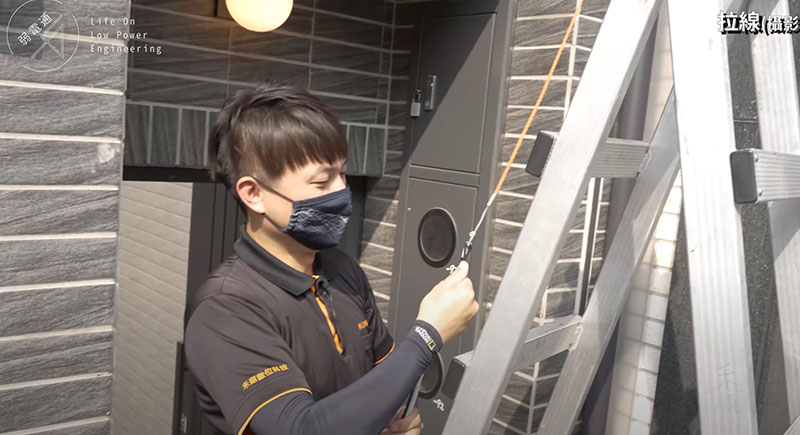

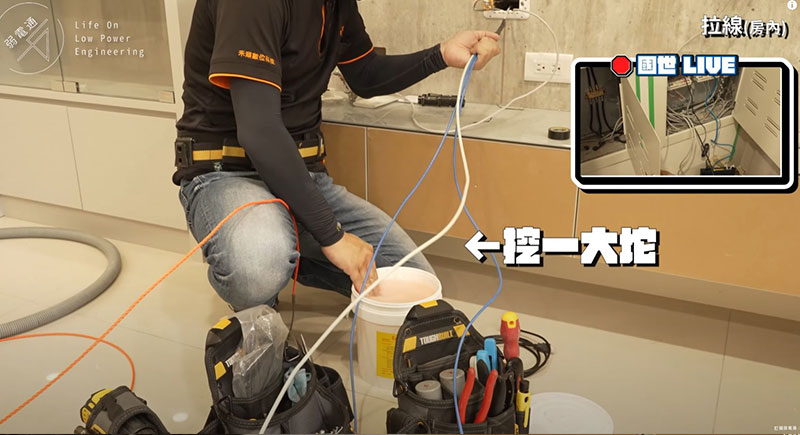

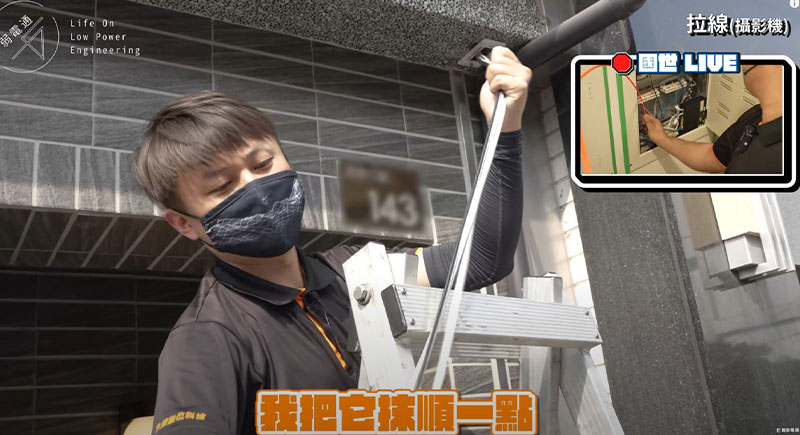

那這邊提醒大家一件事,拉線時拉線膏絕對不要客氣的抹
每一次演練都是同實際作戰!
尤其是前端的部分,一定要抹順一點。

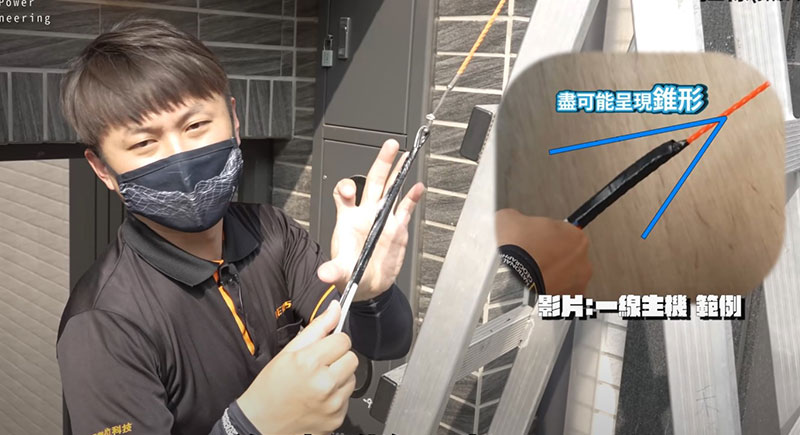

然後線的前端盡量綁細一點。

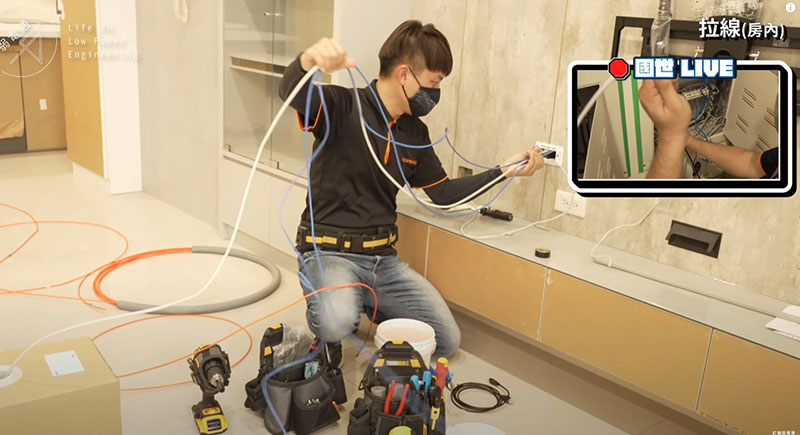

那拉線可以的話就兩個人一起作業會比較順,在外面放線的小羅就會隨時把線用順,讓屋內的國世拉線更順暢。
那屋外這邊比較短,頂多4~5米,我們就直接將線路綁在水線上進行拉線,一樣建議要抹上拉線膏,別因為此段距離較短就鬆懈了!!

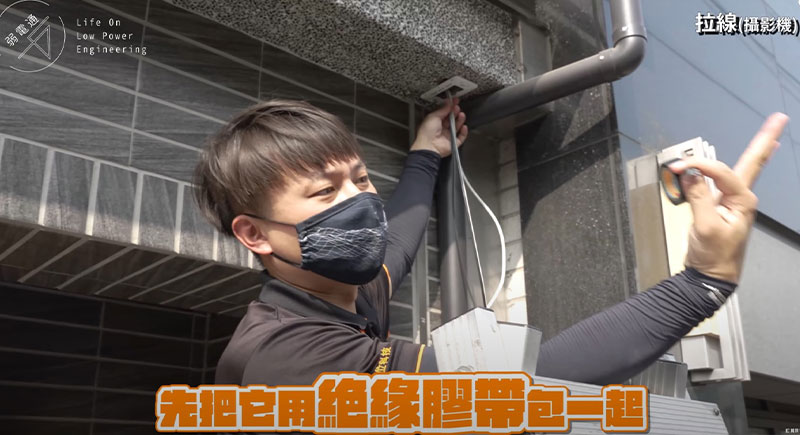

拉完線之後,在還沒裝機前,小羅會建議您這個線先用絕緣膠帶(貼布)綁在一起,為什麼呢?
因為你可能等一下在裝設備時或在拉線時,不小心發生將此線抽掉的狀況,是有可能發生的。所以先把它用貼布包在一起固定住,以防上述的狀況發生。
監視器安裝步驟2【監視器主機端拉線前確認孔位】

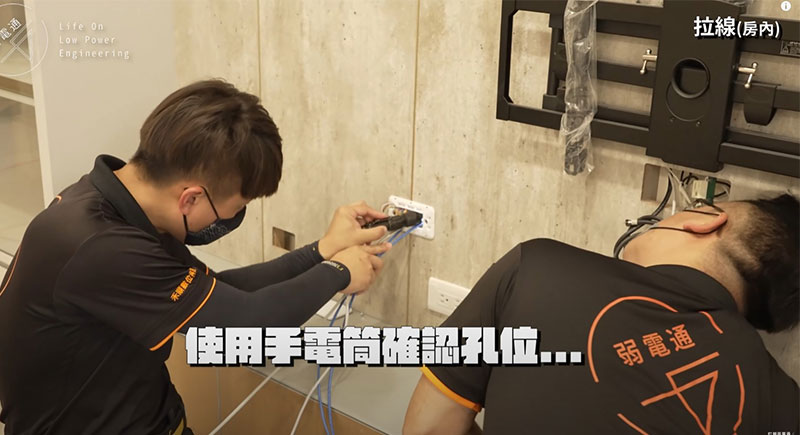

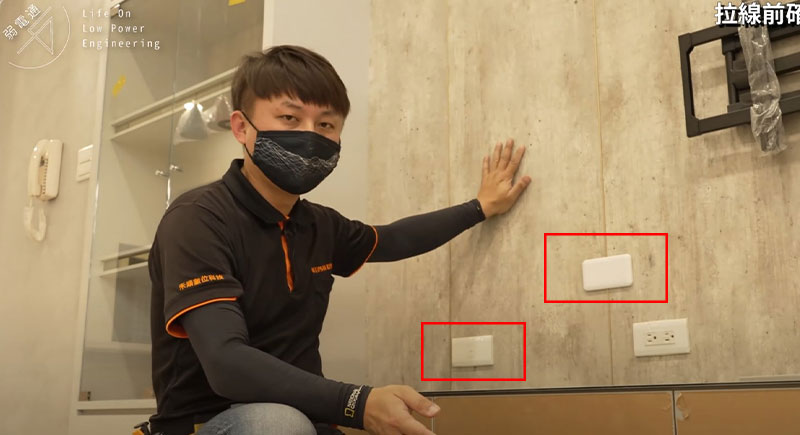

我們目前來到客戶客廳電視牆的位置,鎖定了2個孔的位置,那我們要確認一下這2個孔的狀態。

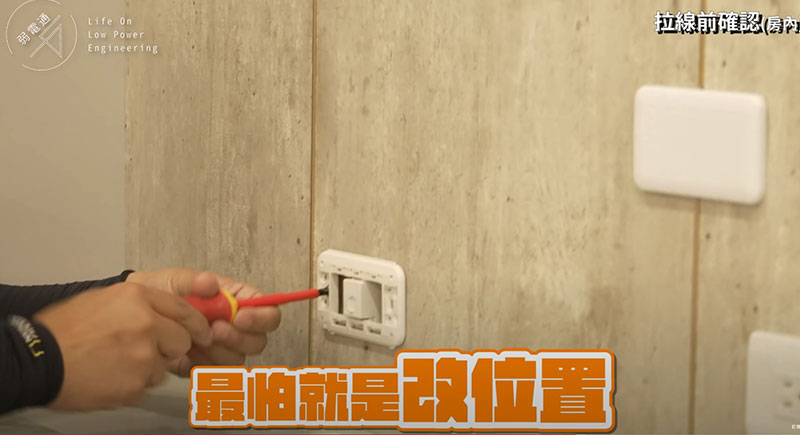

這種電視牆裝潢,最怕遇到的是”改位置”
就是你現在(裝潢後)看到的孔已經不是原來牆壁的電視網路的那個孔。

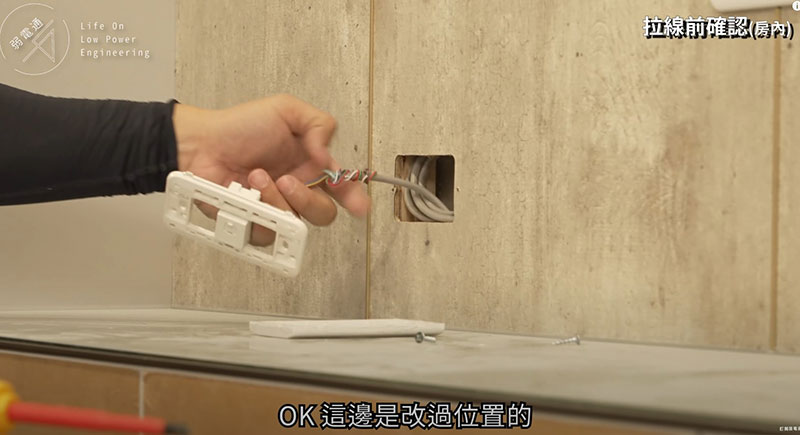

那我們看到第一個孔位是改過位置的…。

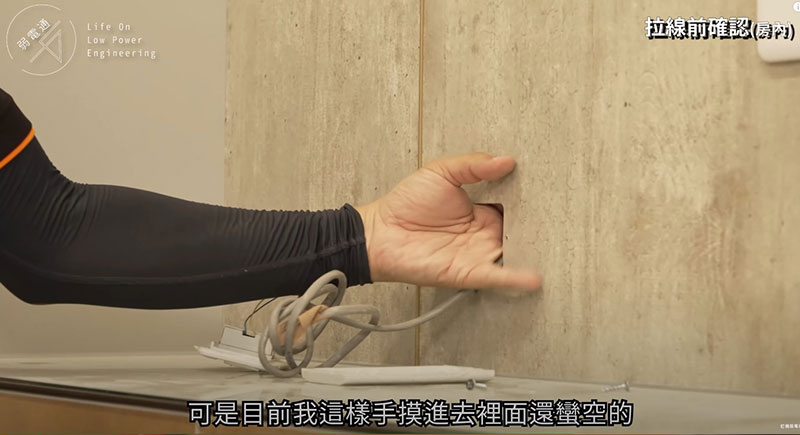

但目前小羅手摸進去空間還挺多的,也許有機會拉線。

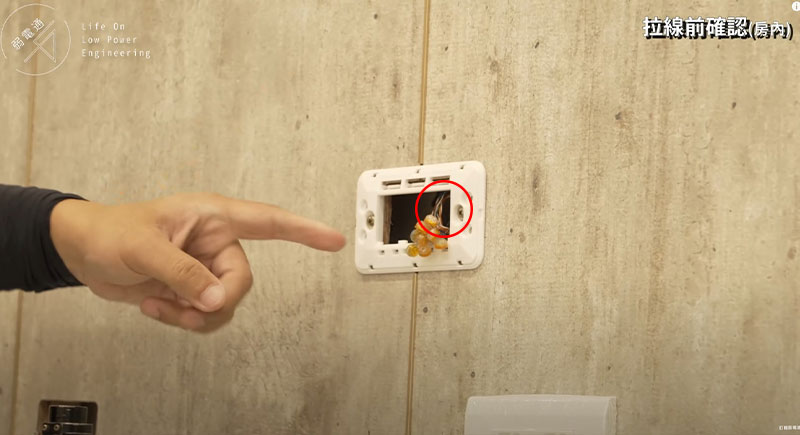

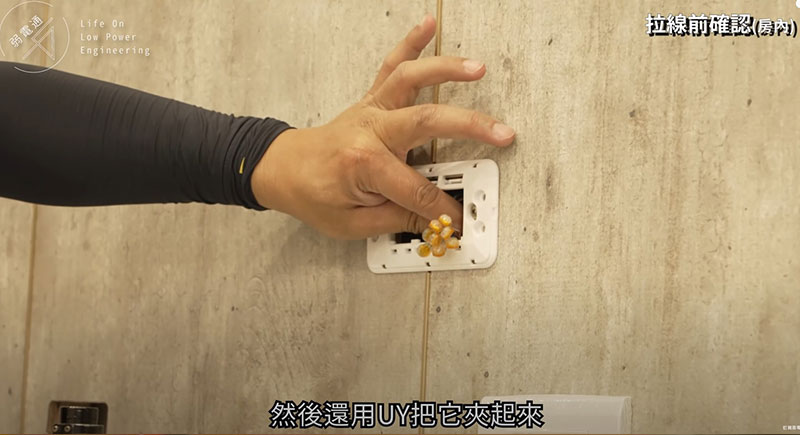

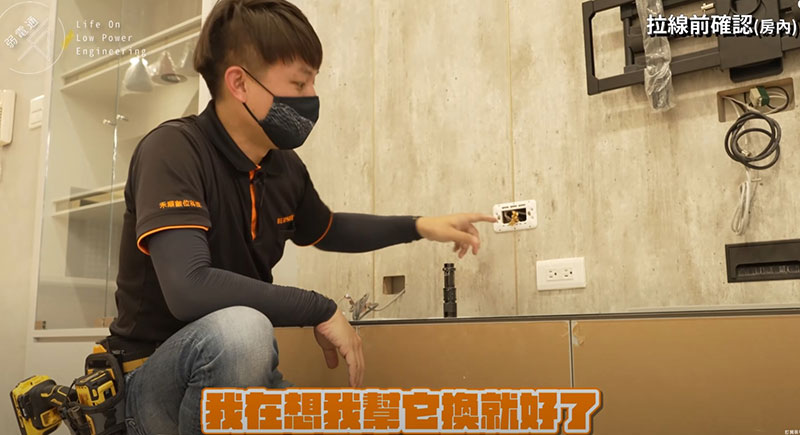

再來看第二個孔,孔位本身沒有問題,但這條網路線的接線方式……就像弱電通常常說的不要留過長的線路,且它還是用UY端子夾起來。所以小羅決定幫忙客戶把這條網路線換掉,不然真的看不下去。若今天是電話線路還比較沒關係,但網路線真的非常不建議這樣做,真的!
那電視牆這邊,我們會把原來這條網路線抽掉

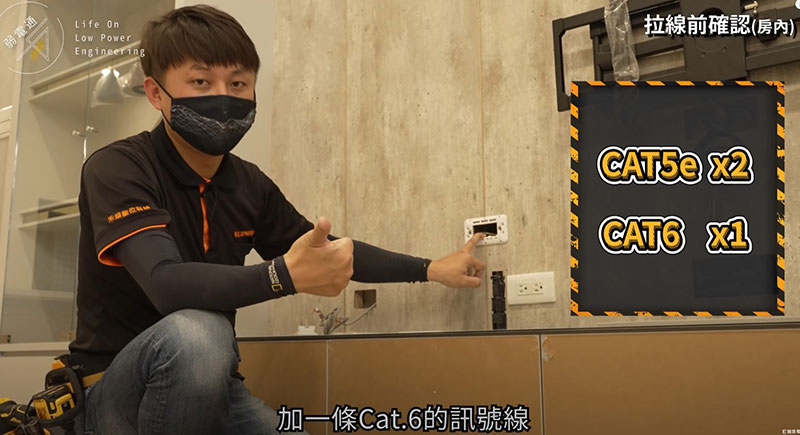

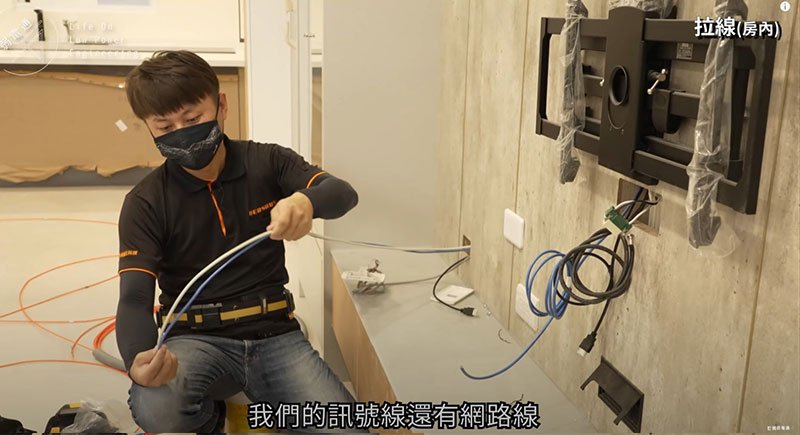

然後補三條線,Cat.5e兩條,Cat.6網路線一條。
監視器安裝步驟3【弱電箱至主機端(電視牆)拉線】

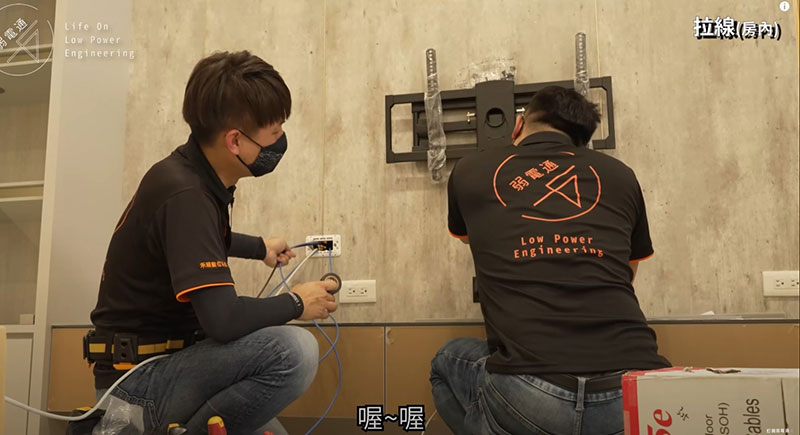

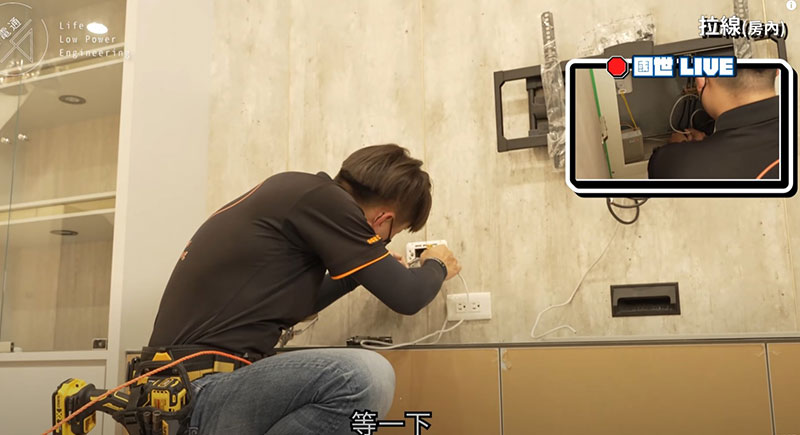

首先我們先把原先的線路抽掉,這裡要先在弱電箱找到線的源頭。

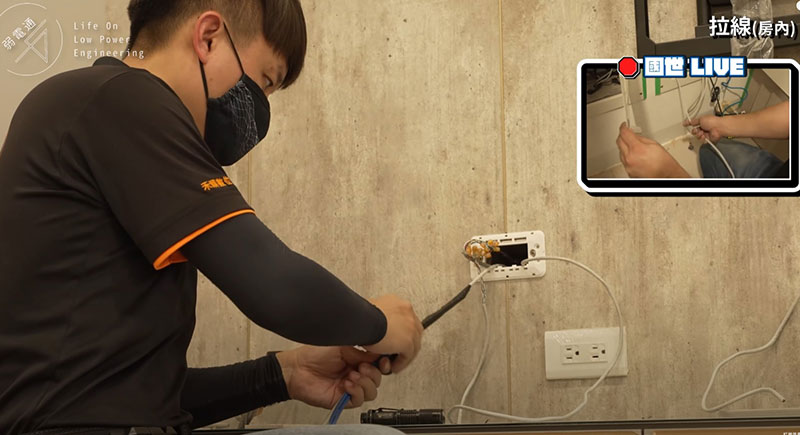

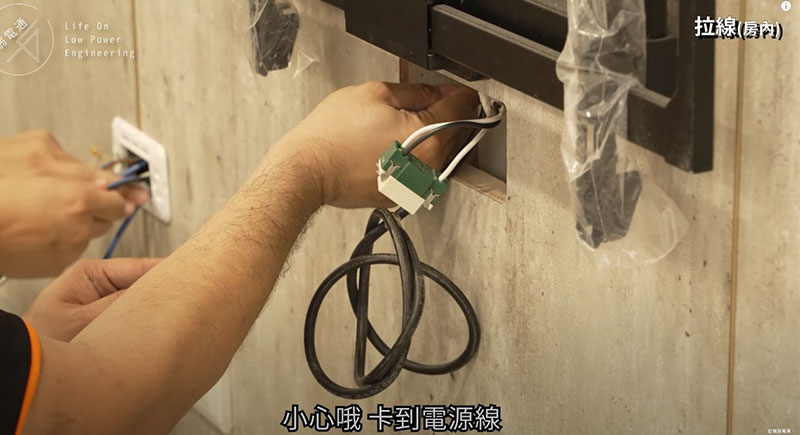

那我們直接在舊線往回抽時,在舊線上新線,一個動作,完成兩件事情!
那要記得拉線膏一樣不要省,可以抹就給它抹下去!
接下來是替客戶將原本的網路線路做更換。

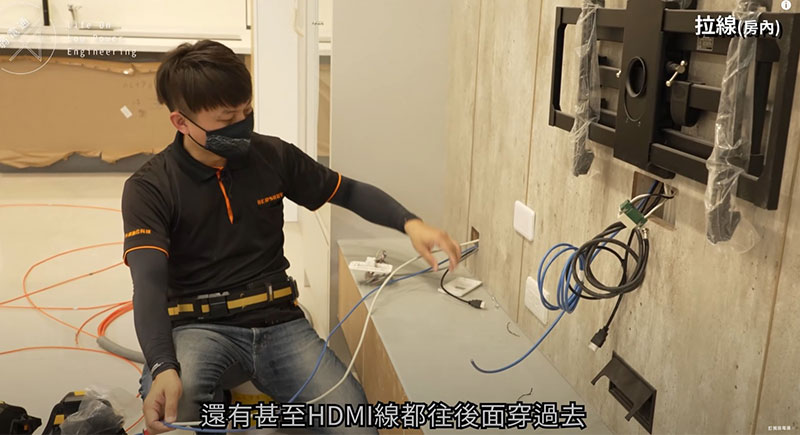

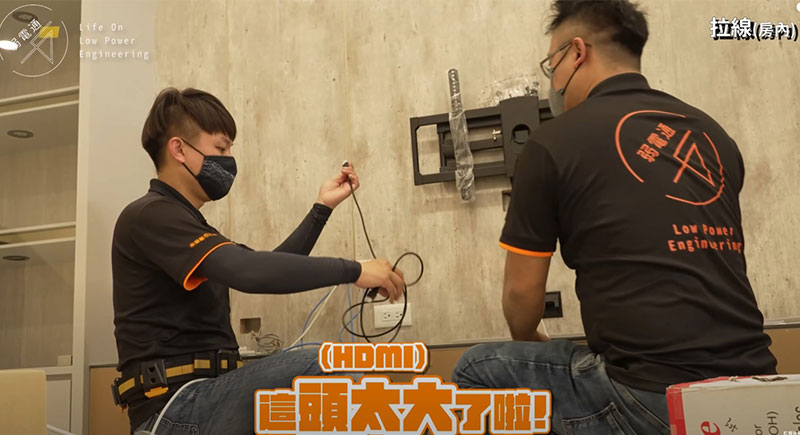

那我們也想試試看拉HDMI的線,將它藏在裝潢板後面。但有點難度,因為HDMI頭有點大,所以要挑戰看看。
最後挑戰成功!
這就是弱電通的精神,永不放棄,一定要給客戶最好的❤
(而且挑戰成功心中真的會有滿滿的成就感耶…小編邊記錄邊看也覺得好開心)

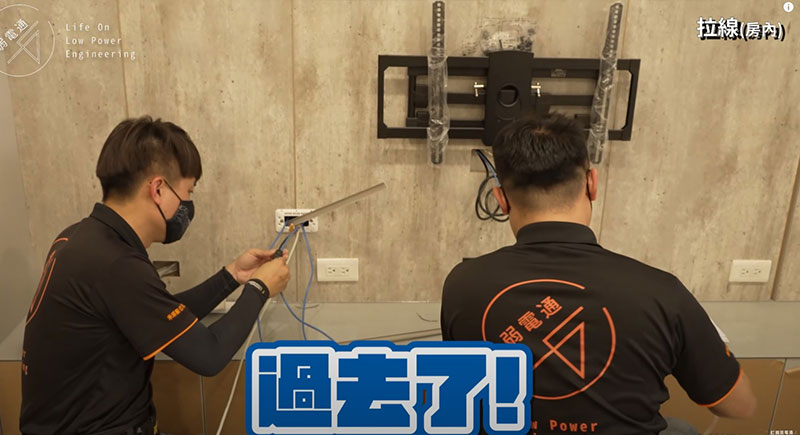

那經過一番努力後,我們順利的把電視牆監視器主機需要的用的訊號線、網路線和HDMI線都拉到定位。

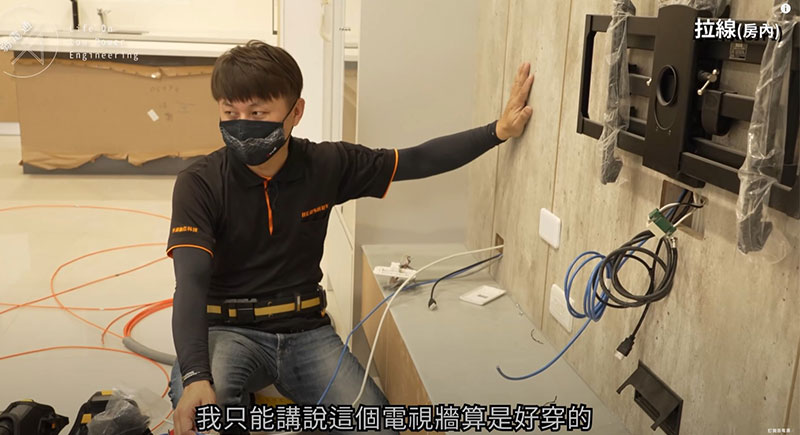

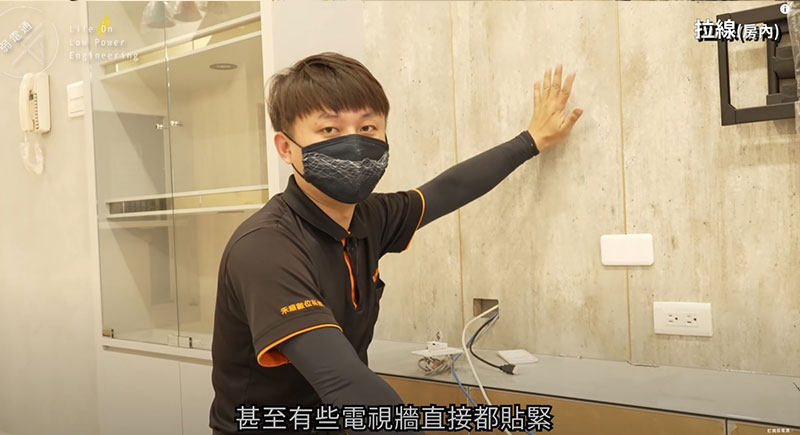

那小羅只能說這個電視牆真的是算好穿的(有保佑),因為小羅自己也有遇到電視牆直接都貼緊

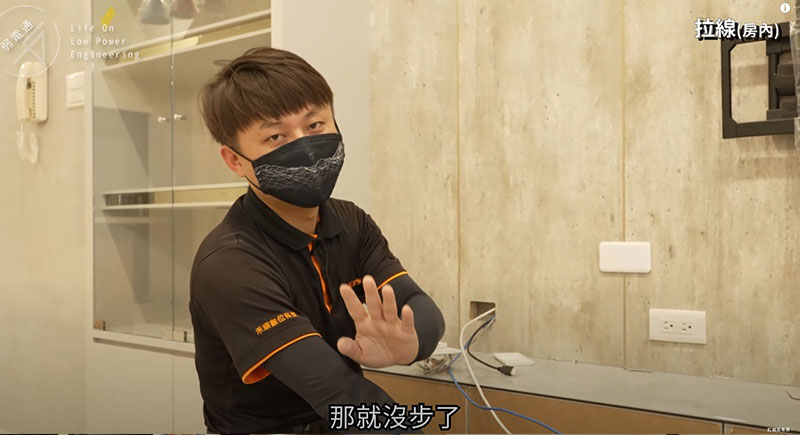

貼緊的情況下線幾乎是沒辦法過去,那就真的沒辦法了,剛好今天遇到的電視牆後還有空間,所以我們還能把線穿得過去,真的很幸運。
但這邊還是建議走線拉線這件事,在裝潢前就先完成
不然很有可能裝潢完就只剩下走明線這條路而已。
相關影片:過了就不能重來,裝潢前必看弱電拉線須知
那今天拉線工程就在這告一段落,這邊在這裡跟大家做個小總結。

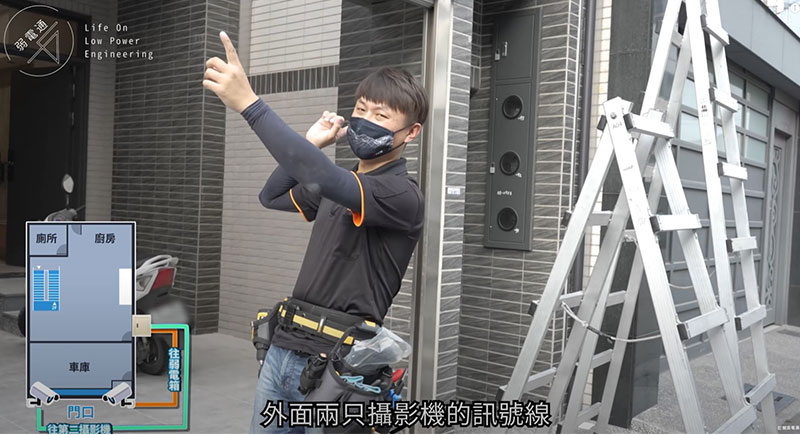

首先,門口安裝的兩支監視器攝影機訊號線,我們單獨拉回去弱電箱,並且有一條電源線是經過兩支攝影機再回去弱電箱,那再從弱電箱那邊呢,再拉網路線到電視牆也就是擺放主機的地方。

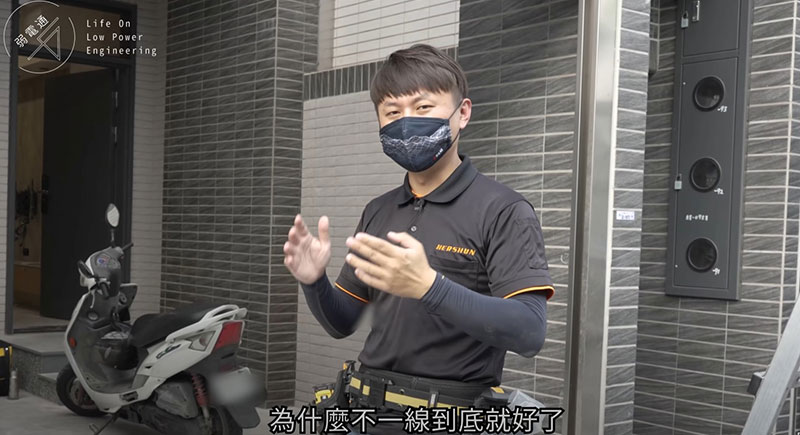

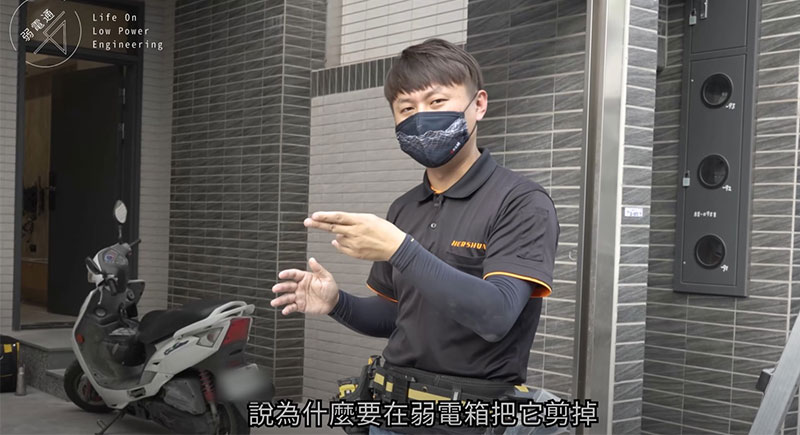

到這邊大家可能會比較疑惑說,為什麼弱電箱到電視牆的位置把線剪掉,而不是一線到底就好呢?

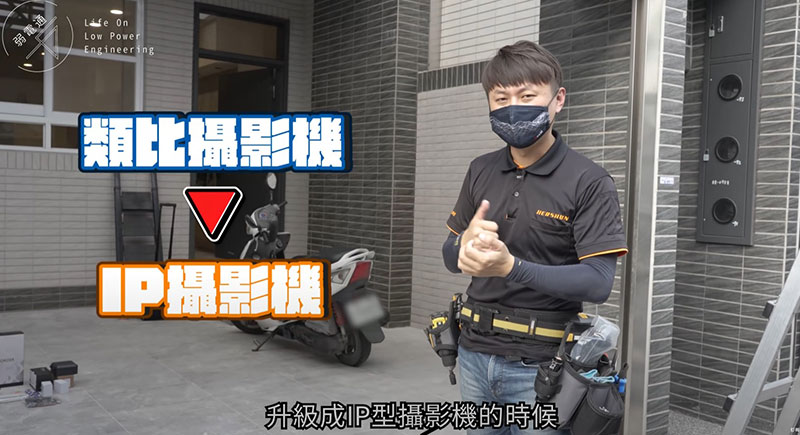

前面有跟各位解釋到,小羅是考慮到未來客人要把類比攝影機升級為網路型攝影機的時候
基本上這兩條網路線直接到弱電箱,它在弱電箱原來的線剪開之後直接做RJ45的網路接孔,到時候再加上Giga Switch,它就可以串成一個網路架構了!看更多:多線路網路攝影機監視器架設規劃|IP CAM架構|POE SWITCH應用小技巧|網路攝影機的優缺點
所以基於以上的想法,小羅才採取以上方式作配線!那接下來安裝監視器設備的部分,就留到下篇文章﹔住家監視器安裝全紀錄(下)|監視器鏡頭.主機安裝|,那也感謝您的觀看,若有監視器安裝的相關需求歡迎來信留言或撥打0800-555-968。
瞭解更多:監視器安裝推薦專業服務介紹
