延續前次的通乙術科第1站實測,這次來到乙級通信技術電信線路檢定考第2站【光纖】,實作給大家看,同樣請監評委員范崇信老師來做光纖熔接教學,了解熔接光纖的題目要注意哪些重點,以下提供我們弱電通頻道的實測影片,以及相關的圖文說明。
※弱電通-光纖熔接教學影片分享:
※還沒看過上集第1站實測的,可以點此重溫:評委親自指導!乙級通信技術電信線路技術士術科第1站【銅纜】
為什麼乙級通信技術電信線路檢定考要考光纖熔接?
有些人會好奇在丙級技術士考試中基本只有考銅纜,為什麼到了乙級考試就要把光纖納入呢?
因為政府為了提高未來競爭力,行政院通過「數位匯流發展方案」,開始推動打造台灣數位匯流產業的良好發展環境。因此政策希望把光纖到戶(FTTH)納入為建築物必要的一個項目,國家通信傳播委員會也一再宣導,請縣市地方政府必須建置FTTH達到一定的普及率。(參見:國家通訊傳播委員會之「光纖入戶」相關公告)
至於光纖裝設的成果程度以什麼標準檢測,除了施工規範以外,具有合格證照的技術士也扮演著為起造人做品質把關的角色,所以,自然會將光纖操作的部分納入技術士考試中,確保技術士都有足夠的知識認知。
補充:光纖到戶(FTTH)是什麼?
光纖到戶(FTTH),顧名思義就是把光纖直接接到用戶家中使用。光纖到戶可以突破過去寬頻技術的瓶頸,達到超快網速,大幅提高效率及效能,無論是人們工作或生活的網路環境都能獲得升級。
乙級通信技術電信線路術科第2站第1題
1.測試材料表:
項次 | 設 備 名 稱 | 規 格 |
1 | 單模跳接線 | SC1-SC1(10 公尺以下) |
2 | 單模光纖引線 | SC1(1 公尺以上) |
3 | 光纖連接轉接頭(Adapter) | SC1-SC1(損失≦0.3dB) |
4 | PVC 膠帶 | #2 |
5 | 熱縮套管 | 單心光纖(6 公分) |
6 | 酒精壓觸瓶 | 內裝酒精,濃度 95 度以上 |
7 | 擦拭紙 | 光纖擦拭用 |
8 | 棉花棒 | 清潔連接器插座 |
9 | 計算紙 | A4 |
10 | 標籤貼紙 | (2 公分)1 張 15 小片以上 |
11 | 原子筆 | 藍或黑 |

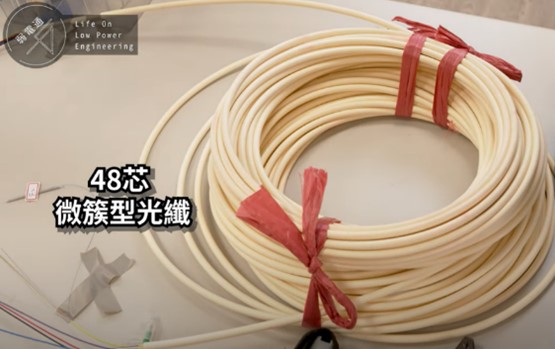

12 | 單模 48 心微簇型光纜 | SM-(損失≦0.4 dB/Km) |
13 | 收容盒 | A 型 |
14 | 固定型光衰減器 | 符合題目數值 |
15 | 光模擬配線箱 | 8 進 8 出 SC 光纖連接轉接頭 SC1-SC1(損失≦0.3dB)箱內空間可收容題意需求 |
2.考題說明
完整考題可點此下載:
【光鏈路鏈結施作示意圖】
重點1 (圖一)
監評人員會指定48心裡面的6個芯數,請考生依照B 端→R1→R2→R3→R4→R5→R6→A 端的順序連接起來。串聯起來後會有A端和B端,形成要測試光損失的方向。
重點2 (圖二)
R1到R6連接起來,中間經過8個熔接點(F1~F8),鏈路裡面總共會使用3個連接器(C1~C3)。這裡會有光纖收容盤,要將光纖熔接點放在收容盤裡面,這是為了測試考生會不會對光纖的收納不熟,在評分上很重要。
為什麼題目裡要測試光纖的收納呢?
因為光纖的收納不好會產生損耗,就會影響光纖傳輸效果。會導致損耗的情況包括:(1)清潔不確實。(2)彎曲不確實。(3)熔接不好。(4)連接器插拔沒有定位、接合不完全。
【光纖收容盤示範照片參考】:

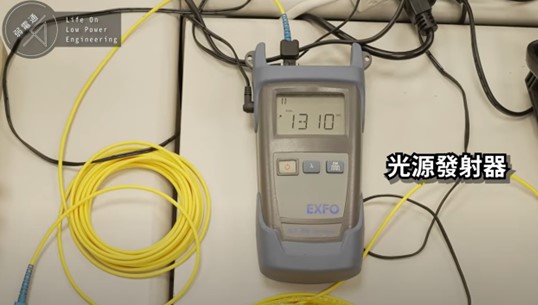

連接完成後,會用光源發射器、光源功率計去做一個校正,就能檢測這個鏈路成品的測試值是多少,計算出損失值。
重點3
建議考生可以自備光筆,因為光筆可以快速檢查鏈路是不是有接錯,一般在做光鏈路查測的時候可以很快知道斷點在哪裡。
乙級通信技術電信線路術科第2站第2題
1.測試材料表:
項次 | 設 備 名 稱 | 規 格 |

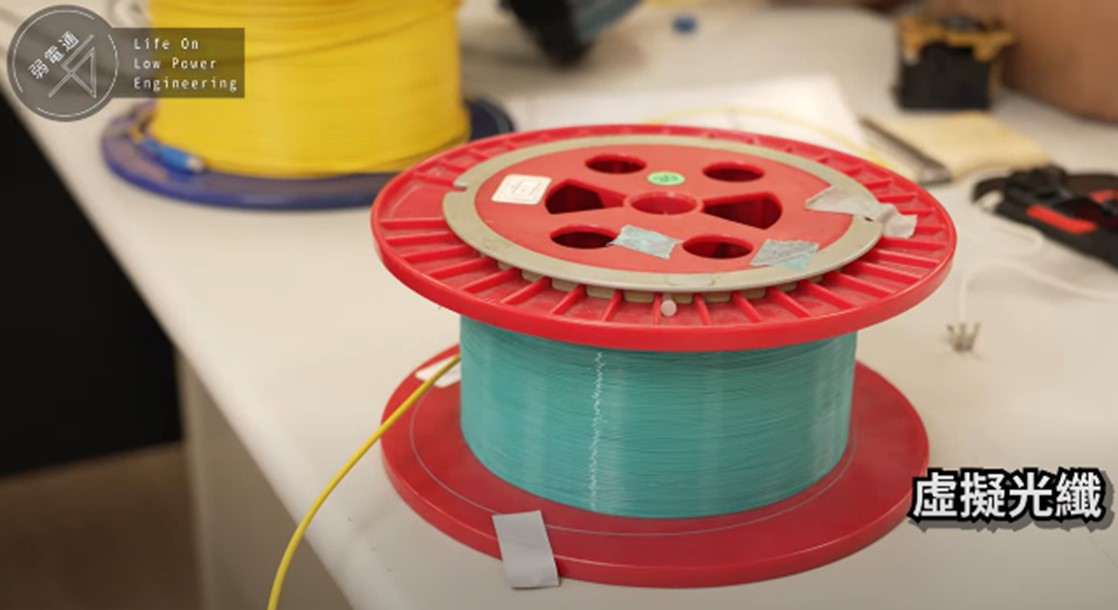

1 | 單模虛擬光纖(或光纜) | SM-(損失≦0.4 dB/Km) |
2 | 光模擬配線箱 | 8 進 8 出 SC 光纖連接轉接頭 SC1-SC1(損失≦0.3dB)箱內空間可收容題意需求 |
3 | 測驗用單模光纖 | 20~400m(每段相差 20m
以上)二端已連結 SC 接頭 |
4 | 單模光纖引線 | SC1(60 公尺以上) |
5 | 光纖連接轉接頭(Adapter) | SC1-SC1(損失≦0.3dB) |
6 | PVC 膠帶 | #2 |
7 | 1:8 光分歧器 | 1 進 8 出(均分型)SC 接頭 |
8 | 機械接續子 | 單心光纖 |
9 | 酒精壓觸瓶 | 內裝酒精,濃度 95 度以上 |
10 | 擦拭紙 | 光纖擦拭用 |
11 | 計算紙 | A4 |
12 | 標籤貼紙 | (2 公分)1 張 15 小片以上 |
13 | 棉花棒 | 清潔連接器插座 |
14 | 原子筆 | 藍或黑 |
2.考題說明
完整考題可點此下載:
重點1
這題必須要用”冷熔接”,也就是用”光纖機械接續子”來做。光纖機械接續子兩邊會有兩個光纖穿入孔,裡面有光纖匹配液。匹配液的折射率就跟光纖的核心差不多,切割好的光纖從兩邊穿入頂在一起,耗損仍然大,所以會用匹配液沾黏以便引導光的信號傳輸。
考生如果不小心做錯,匹配液是可以反覆重插的,但有一定的次數極限,因為反覆抽了幾次會消耗掉匹配液,這部分要注意。
重點2
光纖機械接續子接好後,考場會有一個1:8的光分歧器,考生須依照考場的鏈路掃描判讀示意圖(如下圖)進行光模擬測試。一共有8個長度不同的終端,每一個port都要做掃描,這個部分要特別熟練對軌跡圖的事件種類的判斷。
考試的時候,正向測試有1張、反向測試有8張,共9張軌跡圖,記錄表要依照軌跡圖的數據填寫。這個題目最重要的在於判斷順序,只要一個順序不對,就會整個都不對,要特別注意。
【各事件點的軌跡符號表示】
結語與相關資料
測驗的評分細節在影片中有更詳細的說明,透過實際練習過一次題目,可以發現其中有很多小眉角,即使已經有一些從業經驗,但沒有認真學習和練習的話,想通過測驗考取證照還是有難度的,建議從業人員保持進修精進技術,未來面對裝設光纖的廣大需求更能得心應手!
特別感謝臺灣區電信工程工業同業公會、樹德科技大學范崇信教授親自指導。
